Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 10m 533131

Przewód połączeniowy M8 4-pin z końcówką niezarobioną do zastosowań w prowadnicach łańcuchowych

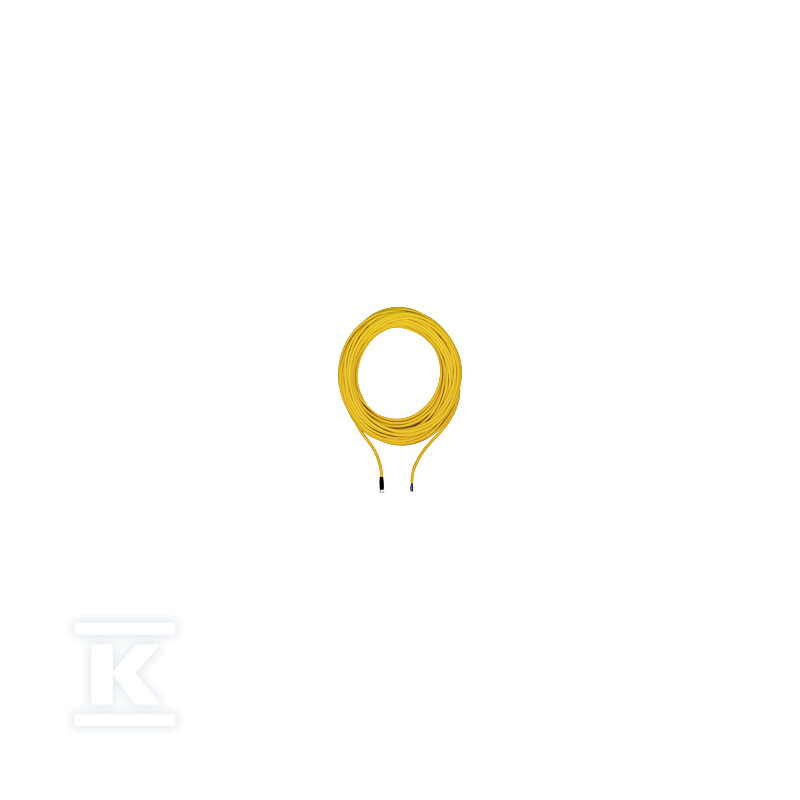

Dziesięciometrowy przewód z prostym żeńskim gniazdem M8 4-pin kodowanie A i wolnym końcem niezarobionym, przeznaczony do połączeń sygnałowych i zasilających w automatyce przemysłowej. Żółta izolacja zbliżona do RAL 1003 ułatwia identyfikację w wiązkach, a osłona z poliuretanu PUR zapewnia elastyczność przy zachowaniu odporności mechanicznej. Konstrukcja jest bezhalogenowa i przystosowana do pracy w prowadnicach łańcuchowych.

Konstrukcja i materiały

Przewód ma 4 żyły miedziane o przekroju 0,25 mm2, AWG 24, z izolacją PP i zewnętrzną osłoną TPU / TPE-U PUR. Średnica zewnętrzna wynosi 4,7 mm, a budowa jest nieekranowana. Złącze po stronie zewnętrznej jest proste, żeńskie M8 4-pin, z obudową z PUR w kolorze czarnym i pierścieniem gwintowanym CuZn niklowanym. Styki wykonano z CuSn z powierzchnią pokrytą złotem Au, co ogranicza opór stykowy i poprawia trwałość połączeń. Końcówka po stronie wewnętrznej to niezarobiony wolny koniec przewodu, gotowy do indywidualnego docięcia i zakończenia. Materiał osłony przewodu to poliuretan PUR, a całość jest bezhalogenowa, odporna na olej oraz o klasie odporności ogniowej UL VW1.

Zastosowanie i warunki pracy

Przewód jest deklarowany jako trailing capable, czyli odpowiedni do ciągłego ruchu w prowadnicach łańcuchowych. Zalecany promień gięcia przy układaniu to 5 x O. Dopuszczalna temperatura otoczenia po montażu bez wibracji to -25 ... 80 °C. Stopień ochrony złącza to IP67, a klasa zanieczyszczeń to 3. Dzięki elastycznej osłonie PUR i odporności na olej przewód sprawdza się w środowiskach maszynowych, gdzie wymagana jest trwałość mechaniczna i odporność na zabrudzenia.

Parametry elektryczne i mechaniczne

Napięcie znamionowe wynosi 30 V, a prąd znamionowy In to 4 A przy 4 biegunach. Typowa rezystancja przewodowa to 79 Ohm/km, a specyficzna pojemność przewodu to 64,6 pF/m. Specyficzna rezystancja stykowa jest >= 7E+15 Ohm*cm. Masa netto to 273 g, masa brutto 283 g. Przewód nie jest ekranowany, a liczba żył to 4.

Zgodność i certyfikaty

Złącze i przewód posiadają aprobaty CE, UKCA oraz cULus Listed. Przewód jest dopuszczony jako UL AWM-Style 20233 UL/CSA, a złącze spełnia UL 94 HB. Produkt jest zgodny z dyrektywą RoHS 2011/65/EU 2015/863/EU, z deklarowaną zgodnością RoHS i bez wyjątków. Informacja REACH wskazuje brak substancji SVHC, przy jednoczesnym wykazaniu zawartości ołowiu > 0,1 % CAS 7439-92-1.
