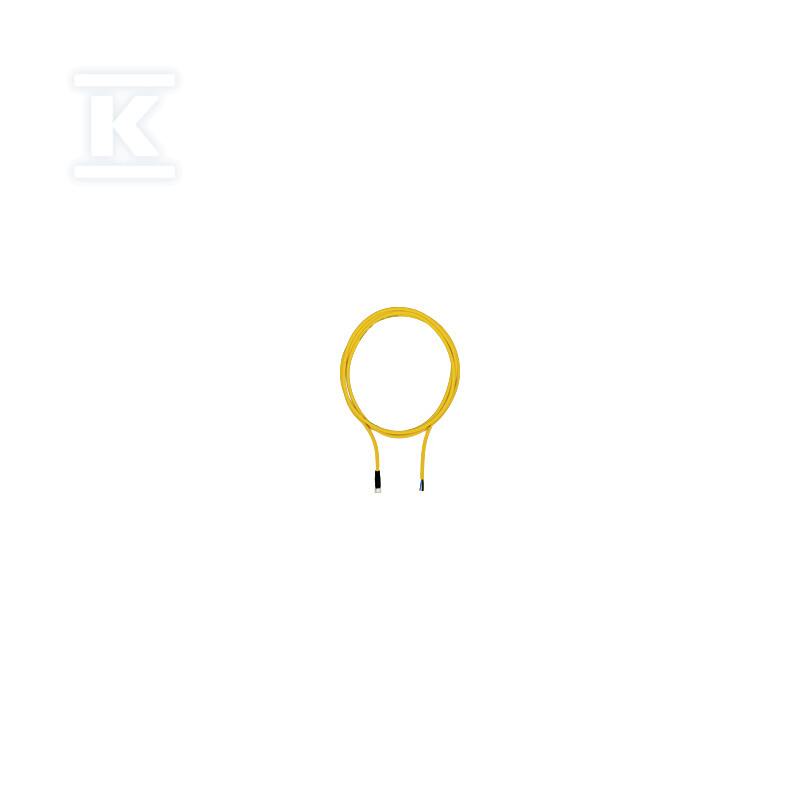

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 2m 533111

Przewód połączeniowy M8 4-pin z niezarobionym końcem do zastosowań mobilnych

Żółty przewód PUR o długości 2 m z prostym 4-pinowym gniazdem M8 i wolnym końcem do zarobienia łączy urządzenia w instalacjach wymagających ruchu i gięcia. Kodowanie A oraz kolor izolacji zbliżony do RAL 1003 ułatwiają identyfikację na stanowisku, a konstrukcja przeznaczona do pracy w prowadnicach łańcuchowych.

Konstrukcja i materiały

Osłona wykonana jest z poliuretanu PUR, bezhalogenowa, odporna na olej i ognioodporna zgodnie z UL VW1. Rdzeń miedziany z izolacją PP / TPU-TPE-U PUR tworzy kabel typu LiF9Y11Y o średnicy zewnętrznej 4,7 mm i przekroju żył 0,25 mm2, AWG 24, 4-żyłowy. Promień gięcia przy układaniu to 5 x O, a kabel deklaruje zdolność do ciągnięcia w prowadnicach łańcuchowych.

Złącze proste M8 ma obudowę z PUR w kolorze czarnym, pierścień gwintowany CuZn niklowany oraz styki z CuSn z powierzchnią styku Au. Stopień ochrony IP67 zapewnia szczelność w warunkach zapylonych i wilgotnych. Brak ekranu upraszcza montaż, a masa netto 57 g utrzymuje niską bezwładność w ruchomych odcinkach.

Parametry elektryczne i warunki pracy

Napięcie znamionowe 30 V i prąd znamionowy 4 A przy 4 biegunach pokrywają typowe obwody sygnałowe i zasilające czujników. Temperatura pracy po montażu bez wibracji to -25 ... 80 °C, klasa zanieczyszczeń 3. Rezystancja żyły ok. 79 Ohm/km, pojemność właściwa 64,6 pF/m, rezystancja stykowa >= 7E+15 Ohm*cm.

Kabel nie jest ekranowany, co ogranicza zastosowanie w silnie zakłóconych środowiskach, ale ułatwia gięcie i zmniejsza sztywność. Bezhalogenowa budowa ogranicza emisję gazów w razie przegrzania.

Montaż i zastosowanie w prowadnicach łańcuchowych

Wolny koniec niezarobiony pozwala na dopasowanie zakończenia do konkretnej obudowy lub złącza w rozdzielnicy. Prosty wtyk M8 ułatwia szybkie podłączenie do czujników, wyłączników bezpieczeństwa i modułów PSEN bez konieczności demontażu osłon.

Przewód nadaje się do ciągłego ruchu w prowadnicach łańcuchowych dzięki deklarowanej zdolności do ciągnięcia. Żółta izolacja poprawia widoczność tras kablowych, a kompaktowa średnica 4,7 mm ogranicza zapotrzebowanie na miejsce w łańcuchu.

Zgodności potwierdzają aprobaty CE, UKCA, cULus Listed oraz UL AWM-Style 20233 UL/CSA dla kabla i UL 94 HB dla złącza. Zgodność z dyrektywą RoHS 2011/65/EU i 2015/863/EU.
