Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 30m 533141

Przewód połączeniowy PUR 30 m z prostym gniazdem M8 4-pin do prowadnic łańcuchowych

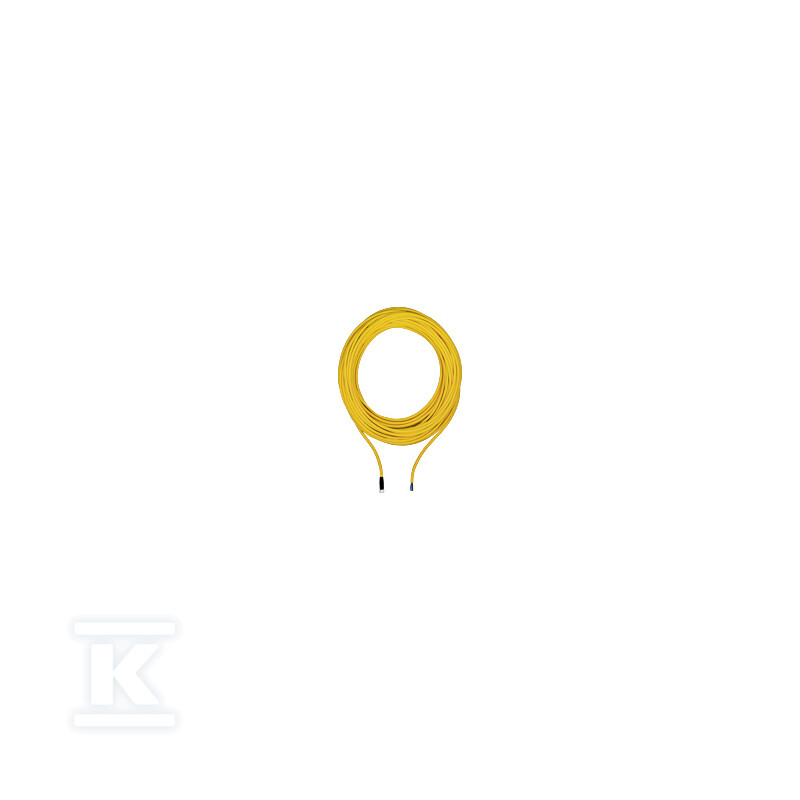

Przewód połączeniowy o długości 30 m z żółtą izolacją zbliżoną do RAL 1003 i prostym gniazdem M8 4-pin na jednym końcu, zakończony po stronie drugiej niezarobioną końcówką do indywidualnego podłączenia. Kodowanie A, konstrukcja przeznaczona do pracy w prowadnicach łańcuchowych, z osłoną z poliuretanu i klasą szczelności IP67. Kolor obudowy złącza czarny, kolor powłoki kabla żółty.

Konstrukcja kabla i złącza

Rdzeń stanowi 4-żyłowy przewód miedziany o przekroju 0,25 mm2, AWG 24, z izolacją PP i osłoną z TPU / TPE-U PUR. Typ kabla LiF9Y11Y, średnica zewnętrzna ok. 4,7 mm. Przewód jest bezhalogenowy, odporny na olej oraz ognioodporny wg UL VW1. Dopuszczalny promień gięcia przy układaniu to 5 x średnicy, a konstrukcja umożliwia ciągłe prowadzenie w łańcuchach kablowych.

Złącze po stronie zewnętrznej to proste gniazdo żeńskie M8 4-pin. Obudowa złącza wykonana jest z PUR, pierścień gwintowany z CuZn niklowanego. Styki wykonane z CuSn z powierzchnią pokrytą złotem Au. Stopień ochrony IP67 i stopień zanieczyszczenia 3 pozwalają na pracę w zapylonych i wilgotnych warunkach przemysłowych.

Parametry elektryczne i warunki pracy

Napięcie znamionowe 30 V przy prądzie znamionowym 4 A. Przewód nie jest ekranowany. Zakres temperatury pracy po montażu bez wibracji od -25 °C do 80 °C. Rezystancja żyły typowo 79 Ohm/km, pojemność właściwa 64,6 pF/m, rezystancja izolacji >= 7E+15 Ohm*cm.

Dzięki elastycznej osłonie PUR i odporności mechanicznej kabel nadaje się do aplikacji z częstym zginaniem i ruchem w prowadnicach. Otwarty koniec przewodu umożliwia dopasowanie zakończenia do konkretnego urządzenia na miejscu instalacji.

Zastosowanie i zgodność

Rozwiązanie przeznaczone do zastosowań z prowadnicami łańcuchowymi, z prostym gniazdem M8 4-pin. Niezarobiony koniec ułatwia integrację z instalacją elektryczną zgodnie z projektem.

Złącze i kabel posiadają aprobaty CE, UKCA, cULus Listed. Kabel zatwierdzony jako UL AWM-Style 20233 UL/CSA, złącze spełnia UL 94 HB. Zgodność z RoHS 2011/65/EU 2015/863/EU, deklarowana zgodność REACH bez substancji SVHC. Masa netto ok. 805 g.
