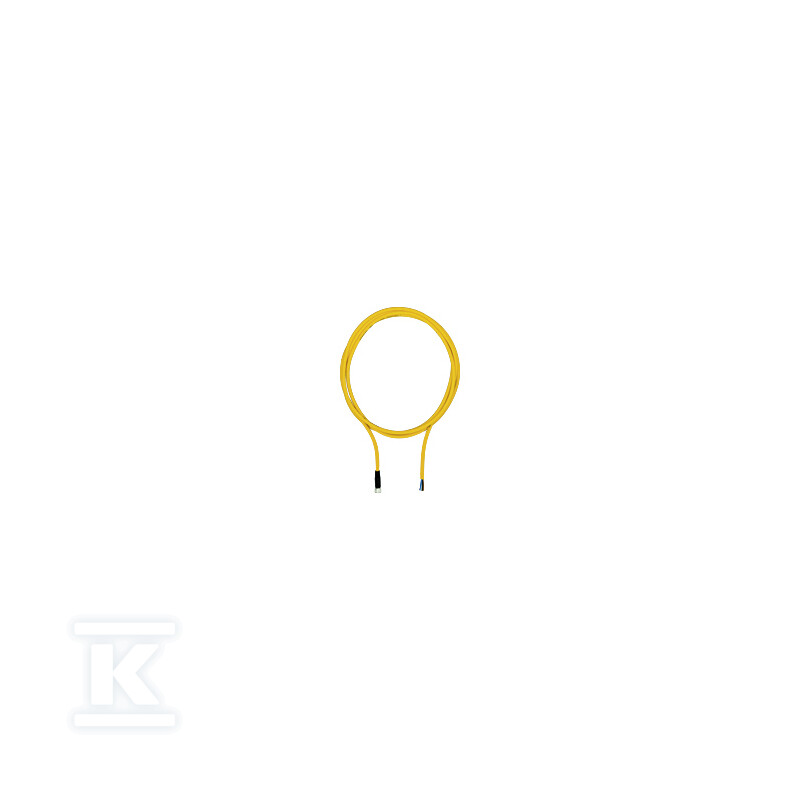

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 5m 533121

Przewód połączeniowy PUR z prostym gniazdem M8 4-pin do systemów bezpieczeństwa

Przewód o długości 5 m przeznaczony do łączenia czujników bezpieczeństwa i urządzeń automatyki z jednostkami sterującymi. Wykonany jest z żółtej powłoki poliuretanowej w kolorze zbliżonym do RAL 1003, z prostym gniazdem M8 4-pin A-kodowanym po stronie złącza i niezarobionym końcem przewodu po stronie otwartej. Konstrukcja jest przystosowana do pracy w prowadnicach łańcuchowych i w instalacjach wymagających częstych ruchów.

Budowa kabla i złącza

Rdzeń tworzy 4-żyłowy przewód o przekroju 0,25 mm2, z izolacją PP i żyłami w kolorach brązowym, białym, niebieskim i czarnym. Osłona zewnętrzna z poliuretanu PUR jest bezhalogenowa, odporna na olej i spełnia wymóg odporności palnej UL VW1. Średnica zewnętrzna kabla wynosi ok. 4,6 mm, a masa netto ok. 140 g. Złącze M8 żeńskie proste ma obudowę z PUR w kolorze czarnym, pierścień gwintowany z CuZn niklowanego oraz styki z CuSn pokryte złotem. Stopień ochrony złącza to IP67, co zapewnia szczelność w warunkach zapylonych i wilgotnych. Przewód jest nieekranowany, bez diody LED.

Warunki pracy i odporność mechaniczna

Po montażu kabel pracuje w zakresie temperatur od -25 °C do 80 °C bez wibracji. Przystosowanie do prowadnic łańcuchowych wynika z elastycznej osłony PUR i dopuszczalnego promienia gięcia 5 x O podczas układania. Napięcie znamionowe wynosi 30 V, a prąd znamionowy 4 A. Złącze A-kodowane 4-biegunowe zapewnia jednoznaczne połączenie z urządzeniami serii PSEN i innymi elementami z gniazdem M8. Otwarty koniec przewodu umożliwia indywidualne docięcie i zakończenie w zależności od potrzeb instalacji.

Zastosowanie w automatyce i prowadnicach łańcuchowych

Rozwiązanie sprawdza się w maszynach, gdzie wymagane jest elastyczne połączenie czujników bezpieczeństwa, wyłączników krańcowych i modułów PSEN. Proste wyjście złącza ułatwia montaż w ciasnych przestrzeniach obudów, a odporność mechaniczna PUR pozwala na ciągłe ruchy w łańcuchach transportowych i portalach. Brak ekranu upraszcza okablowanie w instalacjach niskonapięciowych do 30 V, a złącze IP67 chroni przed zachlapaniem i pyłem na hali produkcyjnej. Certyfikaty cULus Listed, CE, UKCA oraz dopuszczenie UL AWM-Style 20233 dla przewodu potwierdzają zgodność z wymaganiami przemysłowymi.
