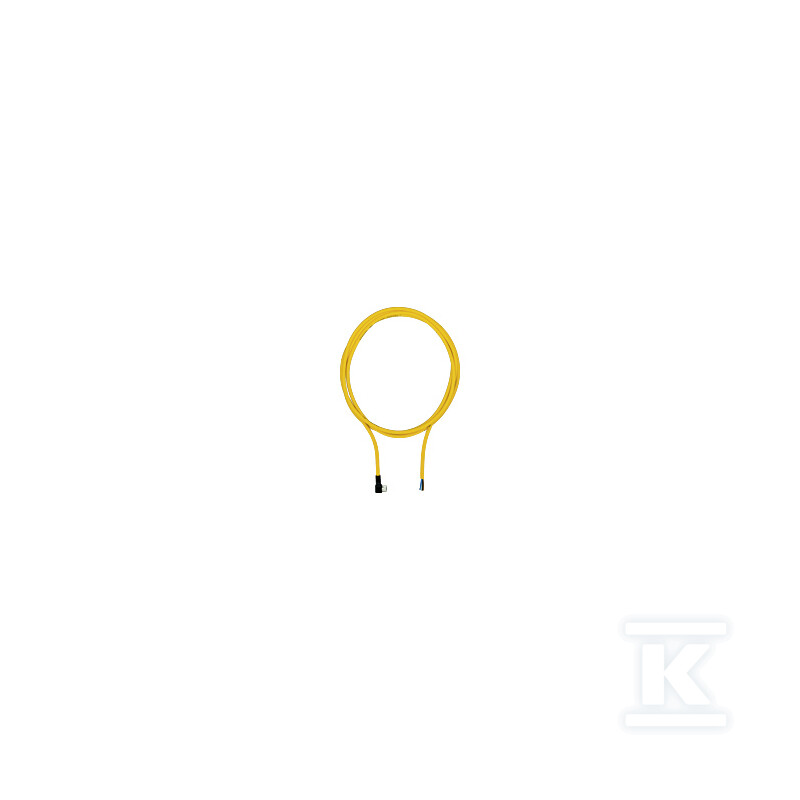

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo kątowe M8, niezarobiony, kodowanie A, długość przewodu: 10m 533130

Uniwersalne połączenie czujników i aktuatorów w ruchomych instalacjach

Przewód o długości 10 m łączy kątowe 4-pinowe gniazdo M8 z otwartym końcem niezarobionym, co pozwala na dopasowanie do własnej instalacji po stronie urządzenia. Żółta powłoka w kolorze zbliżonym do RAL 1003 i osłona z poliuretanu PUR sprawiają, że kabel jest dobrze widoczny i odporny mechanicznie, a jednocześnie przeznaczony do pracy w prowadnicach łańcuchowych. Kodowanie A oraz stopień ochrony IP67 zapewniają pewność połączenia w warunkach przemysłowych.

Konstrukcja i materiały

Rdzeń wykonano z miedzi o przekroju 0,25 mm2, AWG 24, w czterech żyłach, bez ekranu. Izolacja żył to PP, a zewnętrzna osłona to poliuretan PUR, bezhalogenowy i odporny na olej. Kabel typu LiF9Y11Y ma maksymalną średnicę zewnętrzną 4,7 mm i promień gięcia przy układaniu 5 x O, co ułatwia prowadzenie w ciasnych trasach. Producent deklaruje przydatność do ciągnięcia, zakres temperatur pracy po montażu od -25 °C do 80 °C oraz odporność ogniową UL VW1. Obudowa złącza jest czarna, wykonana z PUR, z pierścieniem gwintowanym CuZn niklowanym. Styki z CuSn pokryto złotem, co ogranicza opory stykowe i poprawia trwałość połączeń.

Złącze i parametry elektryczne

Po stronie złącza znajduje się 4-pinowe gniazdo M8 żeńskie w wersji kątowej, z kodowaniem A. Napięcie znamionowe wynosi 30 V, prąd znamionowy 4 A. Końcówka po stronie urządzenia jest niezarobiona, co daje swobodę wykonania połączenia na miejscu. Stopień ochrony IP67 chroni przed pyłem i zachlapaniem wodą. Złącze spełnia wymagania UL 94 HB, a cały przewód posiada aprobaty CE, UKCA i cULus Listed. Kabel ma aprobatę UL AWM-Style 20233 UL/CSA. Klasa zanieczyszczeń 3 jest uwzględniona w parametrach.

Zastosowanie i warunki pracy

Dzięki odporności na olej, braku halogenów i możliwości pracy w prowadnicach łańcuchowych przewód sprawdza się w:

• automatyce i robotyce z ruchomymi sekcjami
• maszynach z prowadnicami łańcuchowymi
• instalacjach czujników i aktuatorów wymagających widocznego oznakowania

Zakres temperatur -25 °C do 80 °C pozwala na montaż w chłodnych halach i w miejscach o podwyższonej temperaturze pracy. Żółty kolor ułatwia identyfikację trasy, a kątowe wykonanie złącza ogranicza gabaryty w ciasnych obudowach. Niskie opory styków i złocone powierzchnie zwiększają niezawodność sygnału w instalacjach czujników i aktuatorów.
