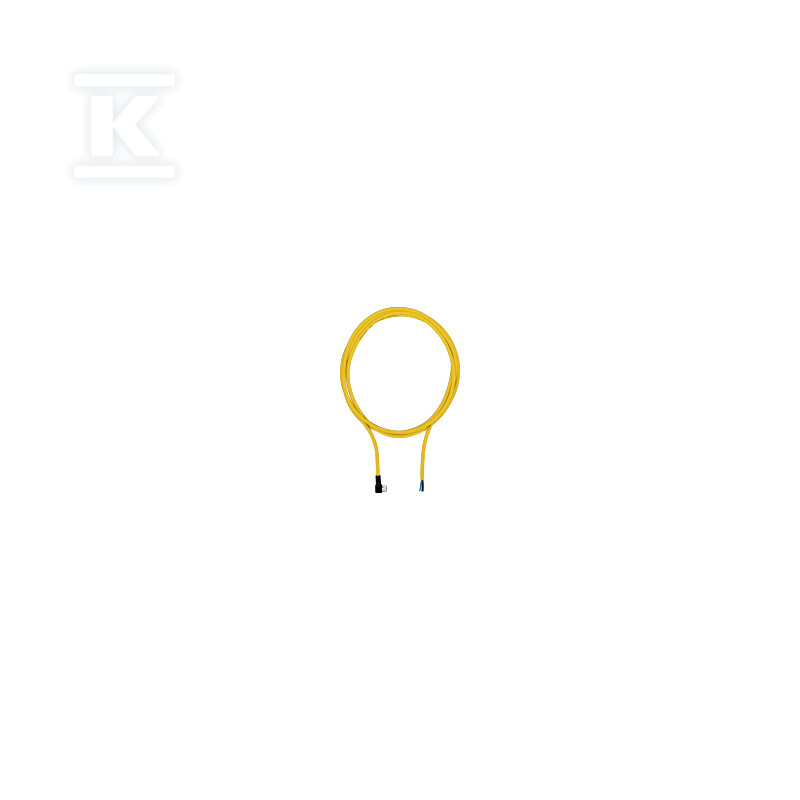

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo kątowe M8, niezarobiony, kodowanie A, długość przewodu: 2m 533110

Przewód połączeniowy PUR do prowadnic łańcuchowych z kątowym gniazdem M8

Przewód przeznaczony do łączenia czujników, urządzeń bezpieczeństwa i innych elementów z systemami sterowania w warunkach przemysłowych. Żółta powłoka PUR w kolorze zbliżonym do RAL1003 ułatwia identyfikację instalacji, a kątowe gniazdo M8 4-pinowe z kodowaniem A i otwartym końcem przewodu pozwala na szybkie podłączenie po stronie urządzenia oraz dopasowanie instalacji po stronie sterowniczej. Konstrukcja bez ekranu i z niezarobionym zakończeniem jest typowa dla połączeń sygnałowych w obwodach niskonapięciowych.

Konstrukcja i materiały

Osłona przewodu wykonana jest z poliuretanu PUR, bezhalogenowego i odpornego na olej. Przewód jest przystosowany do pracy w prowadnicach łańcuchowych, z promieniem gięcia przy układaniu 5 x O i maksymalną średnicą zewnętrzną ok. 4,7 mm. Wewnątrz znajduje się 4 żyły o przekroju 0,25 mm2, skręcone w wiązkę typu LiF9Y11Y, z izolacją PP. Złącze po stronie zewnętrznej to kątowa, żeńska wtyczka M8 4-biegunowa, z obudową z PUR w kolorze czarnym i pierścieniem gwintowanym CuZn niklowanym. Styki wykonane są z CuSn z pokryciem z złota, co ogranicza opory stykowe i poprawia trwałość połączenia w środowisku przemysłowym. Materiał styków i złocenie są zgodne z wymaganiami dla sygnałowych obwodów bezpieczeństwa.

Zastosowanie i warunki pracy

Stopień ochrony IP67 zapewnia szczelność złącza na pył i zanurzenie czasowe, co sprawdza się w halach produkcyjnych, na liniach montażowych i w miejscach narażonych na zachlapanie. Zakres temperatury otoczenia po montażu bez wibracji to -25 ... 80 °C, a klasa zanieczyszczeń 3 pozwala na pracę w typowym środowisku przemysłowym. Przewód zachowuje elastyczność w niskich temperaturach i jest odporny na ścieranie podczas ciągłego ruchu w prowadnicy łańcuchowej. Brak halogenów ogranicza emisję dymu w razie przegrzania, a odporność ogniowa UL VW1 wspiera bezpieczeństwo instalacji.

Parametry elektryczne i mechaniczne

Napięcie znamionowe wynosi 30 V, a prąd znamionowy In to 4 A, co jest wystarczające dla sygnałowych obwodów czujników i urządzeń bezpieczeństwa. Długość kabla to 2 m z tolerancją +/- 40 mm, co ułatwia planowanie tras bez konieczności dodatkowego cięcia na miejscu. Przewód jest nieekranowany, przeznaczony do zastosowań, w których nie wymagana jest ochrona przed zakłóceniami elektromagnetycznymi. Oznaczenia aprobujące obejmują CE, UKCA oraz cULus Listed, a kabel posiada aprobatę UL AWM-Style 20233, UL/CSA.
