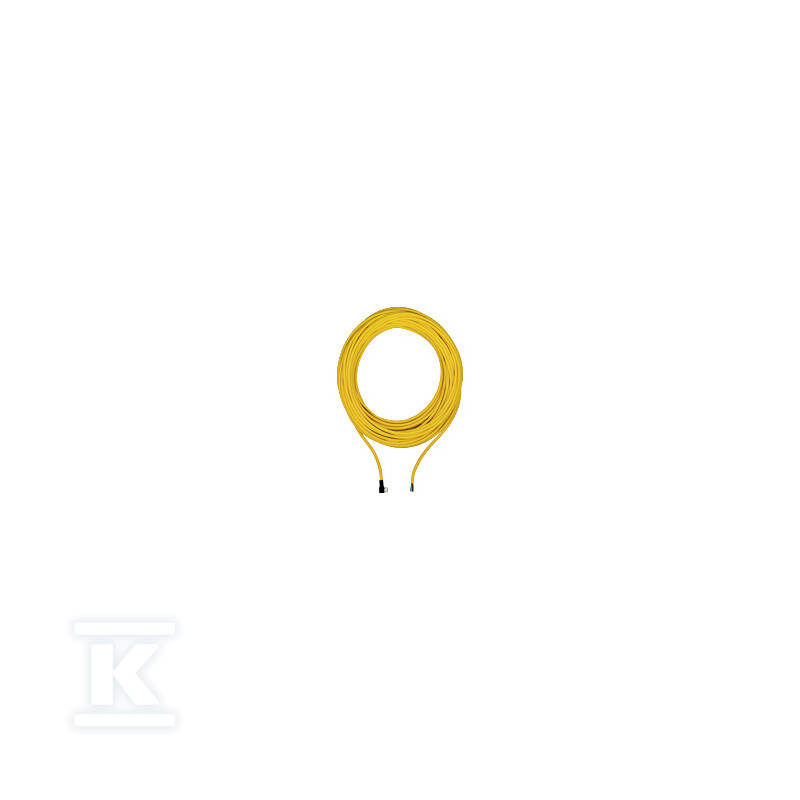

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo kątowe M8, niezarobiony, kodowanie A, długość przewodu: 30m 533140

Przewód połączeniowy PUR 30 m z kątowym gniazdem M8 do prowadnic łańcuchowych

Przewód połączeniowy o długości 30 m z żółtą powłoką PUR w kolorze zbliżonym do RAL 1003 łączy kątowe 4-pinowe gniazdo M8 A-kodowane z niezarobionym końcem przewodu. Konstrukcja przeznaczona jest do zastosowań przemysłowych, w których liczy się trwałość mechaniczna, odporność na czynniki środowiskowe i dobra widoczność instalacji. Żółte oznakowanie ułatwia identyfikację w złożonych okablowaniach, a kątowe wyjście złącza pozwala na oszczędność miejsca przy montażu w obudowach i na maszynach.

Konstrukcja i materiały

Osłona przewodu wykonana jest z poliuretanu PUR, bezhalogenowego i odpornego na olej. Rdzeń to 4 żyły miedziane o przekroju 0,25 mm2, AWG 24, z izolacją PP, w typie LiF9Y11Y. Całość ma średnicę zewnętrzną ok. 4,7 mm i zachowuje zdolność do pracy w prowadnicach łańcuchowych. Minimalny promień gięcia przy układaniu to 5 x O, co wspiera elastyczne prowadzenie bez uszkodzeń mechanicznych.

Złącze M8 ma obudowę z PUR w kolorze czarnym, pierścień gwintowany CuZn niklowany oraz styki z CuSn z pokryciem Au. Materiał styków i złocenie zwiększają odporność na korozję i stabilność połączenia w warunkach przemysłowych. Stopień ochrony IP67 zapewnia szczelność przed pyłem i wodą, a klasa palności UL VW1 oraz brak halogenów ograniczają emisję toksycznych gazów w razie przegrzania. Kabel posiada aprobaty UL AWM-Style 20233 UL/CSA, a złącze UL 94 HB.

Zastosowanie i warunki pracy

Przewód nadaje się do stałego montażu w obwodach sterowniczych i sygnałowych, gdzie wymagana jest odporność na ciągłe ruchy i prowadzenie w łańcuchach. Dopuszczalna temperatura otoczenia po montażu bez wibracji wynosi od -25 °C do 80 °C, a stopień zanieczyszczenia 3 potwierdza przydatność w typowych środowiskach produkcyjnych. Brak ekranu upraszcza okablowanie w instalacjach niskonapięciowych, a niezarobiony koniec umożliwia dopasowanie do konkretnego urządzenia po stronie instalacji.

Kątowe ułożenie gniazda M8 ogranicza naprężenia na złączu przy ciasnych przejściach kablowych, a widoczny żółty kolor RAL 1003 ułatwia szybką kontrolę tras kablowych i serwis. Przewód jest odporny na działanie olejów i zachowuje właściwości mechaniczne przy wielokrotnym zginaniu, co sprawdza się w robotyce, automatyce maszyn i systemach bezpieczeństwa.

Parametry elektryczne i kompatybilność

Złącze 4-pinowe M8 żeńskie A-kodowane współpracuje ze standardowymi wtykami męskimi M8 w tej samej kodacji. Napięcie znamionowe wynosi 30 V, a prąd znamionowy In 4 A. Rezystancja żyły to ok. 79 ?/km, pojemność właściwa ok. 64,6 pF/m, a rezystancja stykowa >= 7E+15 ?·cm.

Brak ekranowania oznacza zastosowanie w obwodach sygnałowych i zasilających niskiego napięcia, gdzie nie jest wymagana ochrona przed zakłóceniami elektromagnetycznymi. Produkt spełnia wymagania CE, UKCA oraz cULus Listed. Waga netto ok. 922 g pozwala na swobodne manipulowanie długim odcinkiem bez nadmiernego obciążenia konstrukcji wsporczych.
