Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 4-pinowe gniazdo kątowe M8, niezarobiony, kodowanie A, długość przewodu: 5m 533120

Przewód połączeniowy PUR z kątowym gniazdem M8 do zastosowań mobilnych

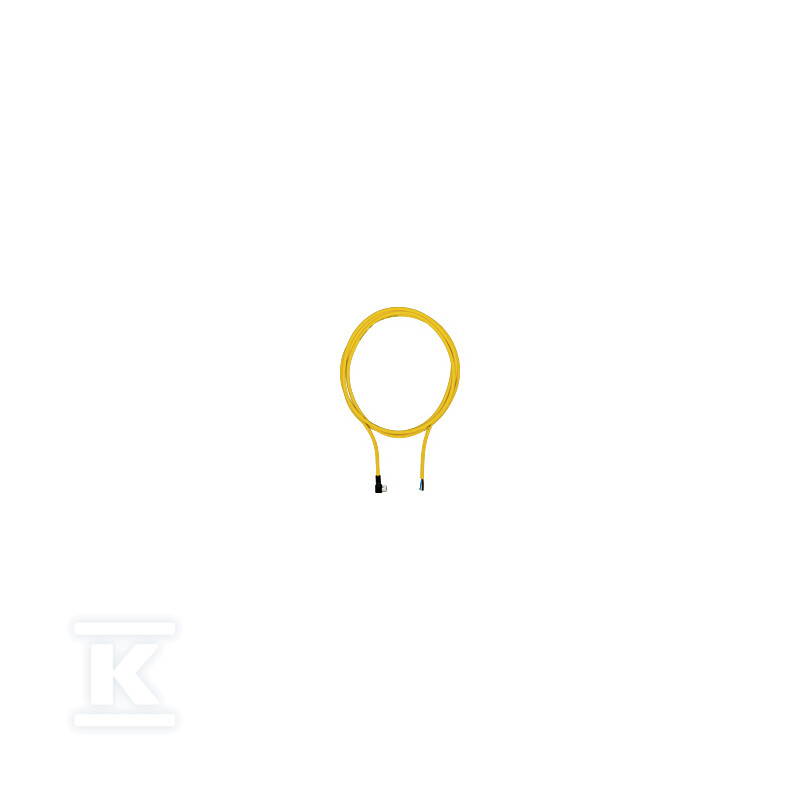

Pięciometrowy przewód z żółtą izolacją RAL1003 łączy kątowe 4-pinowe gniazdo M8 z otwartym końcem przewodu. Wykonanie z poliuretanu PUR i przeznaczenie do pracy w prowadnicach łańcuchowych sprawia, że sprawdza się w instalacjach mobilnych i tam, gdzie liczy się trwałość mechaniczna oraz dobra widoczność okablowania. Kodowanie A i niezarobiony koniec pozwalają na dopasowanie do własnej instalacji po stronie urządzenia.

Konstrukcja i materiały

Osłona przewodu to poliuretan PUR, bezhalogenowy i odporny na olej. Kabel jest przeznaczony do ciągłego prowadzenia, z promieniem gięcia 5 x O przy układaniu. Średnica zewnętrzna wynosi ok. 4,7 mm, a żyły o przekroju 0,25 mm2 AWG 24 tworzą 4-żyłowy wiązek bez ekranu. Zakres pracy po montażu bez wibracji to -25 ... 80 °C.

Złącze M8 ma obudowę z PUR w kolorze czarnym, pierścień gwintowany CuZn niklowany oraz styki z CuSn z pokryciem złota. Materiał styków i złote pokrycie ograniczają rezystancję styku i wspierają stabilność połączenia w warunkach przemysłowych. Kolor żółty RAL1003 ułatwia identyfikację przewodu w złożonych okablowaniach.

Parametry elektryczne i ochrona

Napięcie znamionowe wynosi 30 V, a prąd znamionowy In to 4 A. Stopień ochrony IP67 zapewnia szczelność obudowy złącza, a klasa zanieczyszczeń 3 odpowiada typowym warunkom przemysłowym. Kabel nie jest ekranowany.

Produkt posiada aprobaty CE, UKCA oraz cULus Listed. Przewód spełnia wymagania UL AWM-Style 20233 UL/CSA, a złącze UL 94 HB. Odporność na płomień potwierdzona jest klasą UL VW1. Masa netto to 161 g, brutto 167 g.

Zastosowanie i montaż

Kątowy kształt gniazda M8 pozwala na montaż w ciasnych przestrzeniach i ogranicza naprężenia mechaniczne przy wejściu do obudowy. Dzięki właściwościom PUR i deklarowanej zdolności do pracy w prowadnicach łańcuchowych przewód nadaje się do aplikacji z ruchem ciągłym. Otwarty koniec przewodu umożliwia indywidualne zarobienie zgodnie z potrzebą instalacji.
