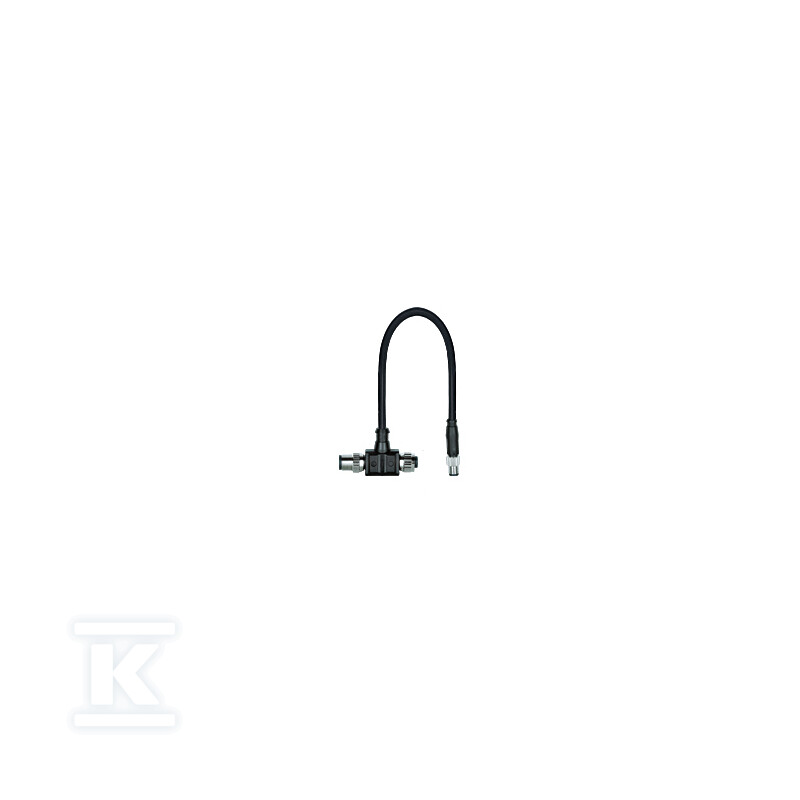

Kabel adapter Y (T-splitter) PSENcode/PSENslock, M12 8-pin / M12 8-pin / M8 4-pin, IP67, PUR, 0,25 m, do odłączenia sygnałów pomocniczych 540331

Rozdzielenie sygnału czujnika i sygnału pomocniczego w jednym przewodzie

Adapter w formie rozgałęzienia typu T pozwala podłączyć czujnik PSENcode lub PSENslock do urządzenia sterującego i jednocześnie wyprowadzić sygnały pomocnicze na osobne złącze. Dzięki temu instalacja zachowuje ciągłość komunikacji 8-stykowej M12 między czujnikiem a kontrolerem, a sygnały blokady/odblokowania lub wyjścia pomocnicze są dostępne na dedykowanym złączu M8 bez dodatkowego okablowania.

Budowa i materiały przewodu

Przewód ma długość 0,25 m, jest czarny i wykonany z 4 żył o przekroju 0,25 mm2, bez ekranu. Rdzeń miedziany z izolacją PP w typie Li9Y11Y, zewnętrzna powłoka z TPU/TPE-U w kolorze jet black RAL 9005, średnica zewnętrzna ok. 4,55 mm. Minimalny promień gięcia przy układaniu to 6-krotność średnicy. Obudowy złączy są czarne, wykonane z TPU klasy UL94, pierścienie gwintowane z GD-Zn, Ni, uszczelki z FPM. Styki wykonane z CuZn, powierzchnie stykowe niklowane z powłoką Au. Przewód jest bezhalogenowy, odporny na olej i spełnia wymagania palności cULus 20549. Aprobata dla przewodu UL AWM-Style 20549.

Złącza i kodowanie

Rozgałęzienie ma trzy końcówki:

• złącze zewnętrzne M12 wtyk męskie X2, 8-stykowe, kodowanie A, do urządzenia kontrolnego,
• złącze wewnętrzne M12 gniazdo X1, 8-stykowe, kodowanie A, do czujnika,
• złącze M8 4-stykowe, kodowanie A, proste, czarne, do wyjścia sygnału / blokada-odblokowanie.

Układ T umożliwia podłączenie czujnika do kontrolera przez magistralę M12, a jednocześnie odprowadzenie sygnałów pomocniczych na złącze M8. Opór przewodu ok. 58 Ohm/km, rezystancja stykowa >= 1E+16 Ohm*cm.

Parametry pracy i odporność środowiskowa

Prąd znamionowy wynosi 2 A. Zakres temperatury pracy od -25 °C do 80 °C. Stopień ochrony obudowy IP67, stopień zanieczyszczenia 3. Złącza spełniają aprobaty UL94, całość urządzenia ma oznaczenia CE i UKCA. Masa netto ok. 34 g, masa brutto ok. 42 g.

Zastosowanie z PSENcode i PSENslock

Przewód przeznaczony jest do odłączania sygnałów pomocniczych podczas podłączania PSENcode i PSENslock. Pozwala zachować estetykę i porządek instalacji, ogranicza liczbę przewodów w szafie sterowniczej i ułatwia serwis. Dzięki kodowaniu A i zgodności mechanicznej z M12 8-pin oraz M8 4-pin montaż jest jednoznaczny i chroni przed błędnym podłączeniem.
