Kabel adapter Y (T-splitter) PSENcode/PSENslock, M12 8-pin / M12 8-pin / M12 8-pin, IP67, PUR, 0,25 m, eliminacja błędnych połączeń 540328

Rozgałęziacz Y M12 8-pin do PSENcode i PSENslock z eliminacją błędnych połączeń

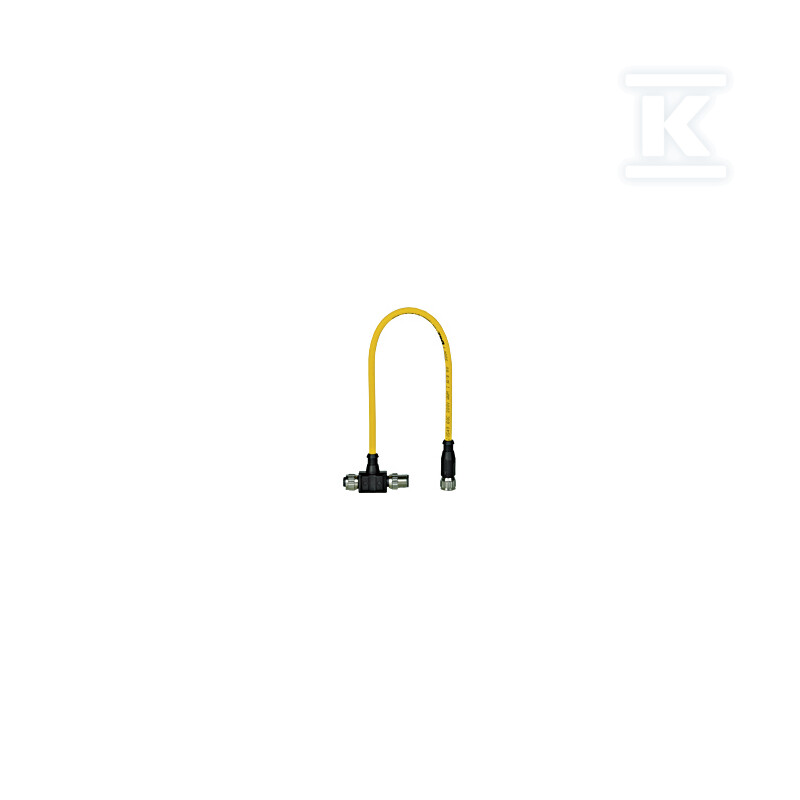

Rozgałęziacz w formie T-splittera łączy jedno gniazdo urządzenia ewaluacyjnego z dwoma czujnikami PSENcode lub PSENslock bez potrzeby dodatkowych puszek rozdzielczych. Wyjście męskie M12 8-pin A-kodowane X2 przeznaczono do podłączenia do sterownika, a dwa gniazda żeńskie M12 8-pin A-kodowane X1 i X3 przyjmują sygnał z kolejnych czujników. Konstrukcja z mechanizmem eliminującym błędne połączenia ogranicza ryzyko pomyłki przy montażu w polu.

Budowa i odporność na warunki przemysłowe

Obudowa wykonana z TPU klasy UL94 zapewnia odporność mechaniczną, a pierścienie gwintowane z GD-Zn Ni utrzymują szczelność złączy. Uszczelka FPM i klasa szczelności IP67 dla każdego złącza po dociśnięciu oraz dla całej obudowy pozwalają na pracę w zapylonych i wilgotnych środowiskach. Zakres temperatury pracy od -25 °C do 80 °C pokrywa typowe warunki hali produkcyjnej.

Przewód o długości 0,25 m ma zewnętrzną izolację z TPU/TPE-U w kolorze sygnałowym żółtym RAL1003, co ułatwia identyfikację w wiązce. Średnica zewnętrzna ok. 6,2 mm i promień gięcia 6 x O pozwalają na prowadzenie kabla w ciasnych przestrzeniach szafy lub przy maszynie bez nadmiernego naprężenia. Materiał żył miedzianych Cu z izolacją PP 9Y i typ Li9Y11Y zapewnia stabilność parametrów elektrycznych, a brak ekranowania upraszcza instalację w układach niskonapięciowych.

Dane elektryczne i mechaniczne

Przekrój żył 0,25 mm2, odpowiadający AWG 24, przy ośmiu rdzeniach umożliwia przesył sygnałów i zasilania w jednym przewodzie. Znamionowy prąd 2 A i napięcie znamionowe 30 V są wystarczające dla komunikacji z urządzeniami PSEN. Rezystancja przewodu 78 Ohm/km oraz rezystancja izolacji 100 MOhm przy specyficznej rezystancji objętościowej >= 1E+16 Ohm*cm utrzymują integralność sygnału.

Powierzchnie stykowe Ni z galwanicznym pokryciem Au oraz szpilki i gniazda z CuZn minimalizują opory przejścia. Stopień zanieczyszczenia 3 i test napięciowy 3 000 V potwierdzają przydatność w instalacjach przemysłowych. Waga netto 45 g i waga brutto 50 g ułatwiają montaż bez dodatkowego obciążenia konstrukcji.

Montaż i zastosowanie w praktyce

Rozgałęziacz przeznaczono do szybkiego podłączenia dwóch czujników do jednego wejścia urządzenia ewaluacyjnego w systemach bezpieczeństwa. Krótki odcinek 0,25 m ogranicza bałagan kablowy przy bezpośrednim montażu na obudowie maszyny, a proste wtyki ułatwiają dostęp kluczem SW13. Cykl łączeniowy 100 dla złączy X1 gwarantuje trwałość przy okresowych przeglądach.

Zgodność z dyrektywą RoHS 2011/65/EU 2015/863/EU oraz oznaczenia CE i UKCA, a także aprobaty UL AWM-Style 20549 dla przewodu i UL94 dla złączy, upraszczają dokumentację instalacji. Producent PILZ deklaruje przeznaczenie wyłącznie do PSENcode i PSENslock, co zapewnia poprawną polaryzację i kodowanie A w każdym z trzech złączy M12.
