Kabel adapter Y (T-splitter) PSENcode/PSENslock, M12 8-pin / M12 8-pin / M8 8-pin, IP67, PUR, 0,25 m, eliminacja błędnych połączeń 540327

Rozgałęźnik Y dla PSENcode i PSENslock z eliminacją błędnych połączeń

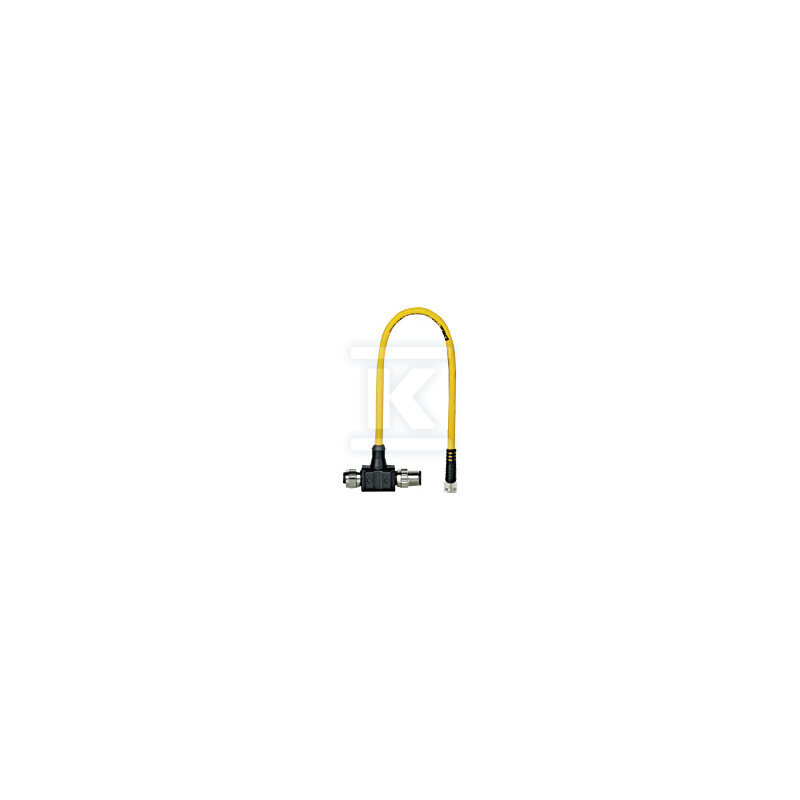

Rozgałęźnik w formie T-splittera łączy magistralę bezpieczeństwa z dwoma punktami podłączenia, utrzymując ciągłość sygnału w systemach PSENcode i PSENslock. Kabel o długości 0,25 m zakończony jest gniazdem M12 8-pin żeńskim X1, wtykiem M12 8-pin męskim X2 oraz gniazdem M8 8-pin żeńskim X3. Trzy złącza pracują w klasie szczelności IP67 po wpięciu, a obudowa również zapewnia IP67, co pozwala na montaż w warunkach przemysłowych z pyłem i zachlapaniami.

Konstrukcja i materiały

Obudowa wykonana jest z czarnego TPU GF z klasą palności UL94, a nakrętki z GD-Zn Ni zapewniają pewny chwyt i odporność mechaniczną. Powierzchnie stykowe pokryte są Ni z galwanicznym Au, uszczelki to FPM, a piny i gniazda wykonano z CuZn. Przewód LiF9Y11Y o średnicy 5,55 mm ma izolację zewnętrzną w kolorze żółtym zbliżonym do RAL1003 i żyły miedziane o przekroju 0,14 mm2 AWG26 w osłonie PP. Izolacja kabla PUR, TPU / TPE-U umożliwia promień gięcia 5 x O przy montażu stałym i 10 x O w ruchu. Złącza tolerują 100 cykli łączeniowych, a masa całego adaptera wynosi 33 g.

Parametry elektryczne i warunki pracy

Urządzenie pracuje przy napięciu znamionowym 30 V DC i prądzie znamionowym 1,5 A. Rezystancja izolacji wynosi 100 MOhm, a rezystancja żył 138 Ohm/km przy objętościowym oporze izolacji ? 7E+15 Ohm*cm. Przetestowano je napięciem 3 000 V. Zakres temperatury otoczenia to -25 - 80 °C, a w łańcuchu ciągłym -25 - 60 °C przy stopniu zanieczyszczenia 3. Przewód posiada aprobatę UL AWM-Style 20233 UL/CSA, a złącza UL94.

Montaż, przypisanie pinów i bezpieczeństwo połączeń

X1 to gniazdo M12 8-pin żeńskie zgodne z EN 61076-2-101, X2 to wtyk M12 8-pin męski zgodny z EN 61076-2-101, a X3 to gniazdo M8 8-pin żeńskie zgodne z EN 61076-2-104. Układ 8-pin przenosi wejścia S11/S21, wyjścia 12/22, sygnał Y32, zasilanie 24 VDC i 0 V. Konstrukcja eliminuje błędne połączenia w łańcuchu rozgałęźników. Podłączenie gniazda X3 do gniazda X1 kolejnego separatora powoduje utratę funkcji bezpieczeństwa i błędną ocenę czujników. Poprawne jest wyłącznie połączenie wtyku X2 z gniazdem X1 następnego elementu, zgodnie z diagramem producenta.
