Przekaźnik bezpieczeństwa PSEN b5 540015

Mechaniczny zamek bezpieczeństwa do bram zawiasowych

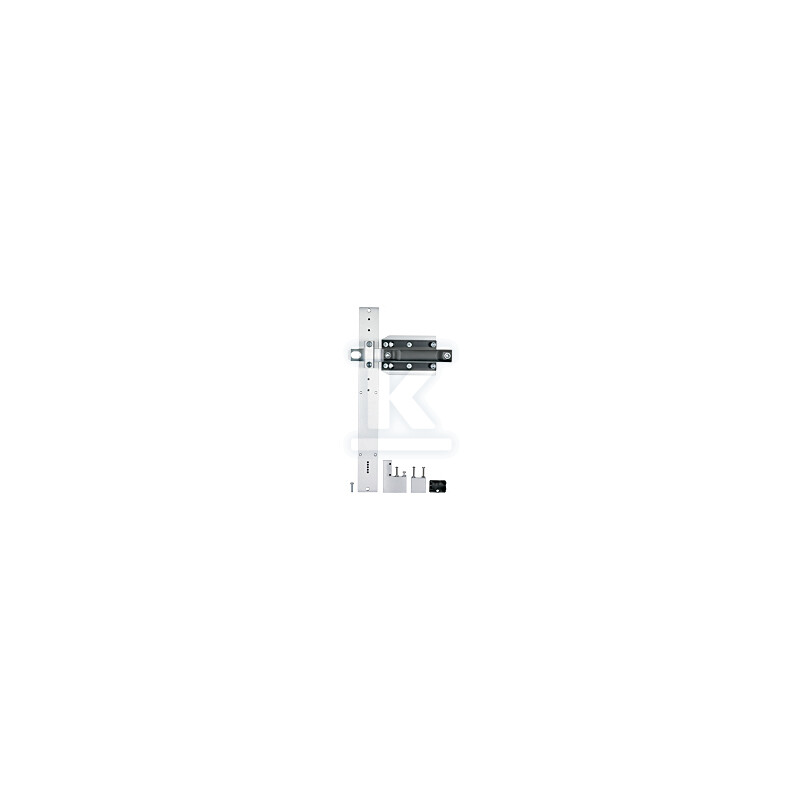

Mechaniczny zamek PSEN b5 pełni rolę blokady osłony ruchomej w układach zabezpieczeń maszyn. Składa się z płyty montażowej bramy z bolcem i uchwytem mocowanym do samej bramy oraz płyty ramowej montowanej na stałej ramie. Otworzenie bramy powoduje jednoczesne zadziałanie zamontowanego przełącznika bezpieczeństwa, co zapewnia sygnalizację stanu osłony w układzie sterowania.

Konstrukcja umożliwia montaż na standardowych profilach aluminiowych i obudowach maszyn. Zamek nadaje się do bram zawiasowych otwieranych w prawo i w lewo. W bolcu znajduje się szczelina na kłódkę, która uniemożliwia nieautoryzowane lub przypadkowe otwarcie i zamknięcie blokady. Materiał wykonania to aluminium, tworzywo sztuczne oraz stal niklowana. Masa wynosi ok. 1 230 g.

Budowa i montaż

Zestaw tworzą dwie części współpracujące ze sobą. Płyta montażowa bramy przyjmuje siłownik typu PSEN cs lub PSEN me za pomocą adaptera. Na płycie ramowej montowany jest odpowiedni wyłącznik bezpieczeństwa. Po zamknięciu bramy bolec wchodzi w płytę ramową i blokuje ruch, a jednocześnie następuje załączenie styków przełącznika.

Zakres montażowy bolca jest regulowany, co pozwala dopasować odległość 45-67,5 mm do grubości profilu i warunków zabudowy. Wymiary gabarytowe w mm to m.in. długość ok. 370 mm oraz szerokość płyty montażowej ok. 95 mm. Całość przeznaczona jest do montażu na płaskich powierzchniach obudów maszyn i profili aluminiowych.

Kompatybilność i zastosowanie

Zamek przeznaczony jest do pracy jako mechaniczna blokada osłony w połączeniu z wyłącznikami bezpieczeństwa serii PSEN cs i PSEN me. Sprawdzone połączenia to:

• PSEN cs3.1, PSEN cs4.1, PSEN cs4.2
• PSEN me1S, PSEN me1.2S, PSEN me1.21S, PSEN me1M

Urządzenie może pracować z jednym wyłącznikiem PSEN cs, z jednym wyłącznikiem PSEN me lub z kombinacją wyłącznika PSEN cs wraz z wyłącznikiem PSEN me. Takie zestawienie pozwala na budowę układów z podwójnym kanałem sygnalizacji stanu bramy.

Zgodność z normami i warunki pracy

Zamek stosowany jest jako urządzenie blokujące osłonę zgodnie z EN ISO 12100-2 oraz EN 1088. Spełnia wymagania dla mechanicznych blokad interfejsowych w systemach bezpieczeństwa maszyn.

Konstrukcja z aluminium i stali niklowanej zapewnia odporność na typowe warunki hali produkcyjnej. Regulowany zakres montażu ułatwia instalację przy różnych grubościach profili i tolerancjach mechanicznych bramy.
