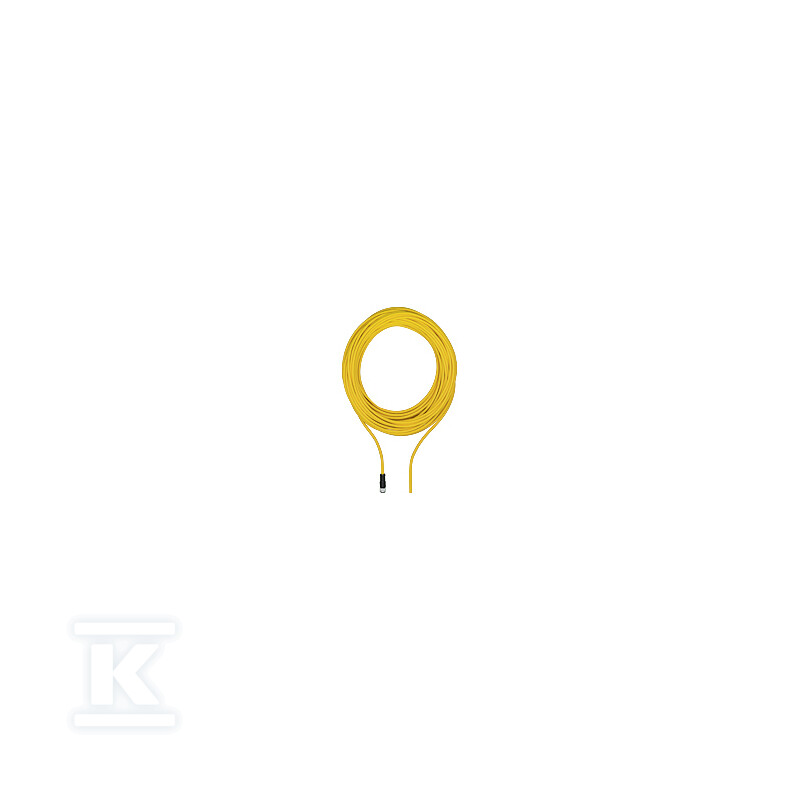

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, niezarobiony, kodowanie A, długość przewodu: 20m 540333

Przewód połączeniowy PUR 8-pin M12 z otwartym końcem do prowadnic łańcuchowych

Przewód przeznaczony do połączeń sensor-aktor w instalacjach przemysłowych, gdzie wymagana jest trwałość mechaniczna i odporność na warunki środowiskowe. Żółta powłoka w kolorze zbliżonym do RAL 1003 ułatwia identyfikację w wiązkach, a konstrukcja z otwartym końcem pozwala na dopasowanie do własnej instalacji po stronie urządzenia. Złącze proste M12 8-pin żeńskie z kodowaniem A zapewnia szybkie i pewne połączenie, a długość 20 m daje swobodę prowadzenia trasy bez dodatkowych przedłużeń.

Konstrukcja przewodu i odporność mechaniczna

Rdzeń tworzą 8 żył miedzianych o przekroju 0,25 mm2, AWG 24, z izolacją PP, ułożonych w okrąg z wypełnieniem plastikowym. Osłona zewnętrzna z poliuretanu PUR, materiał TPU / TPE-U PUR, zapewnia elastyczność i odporność na ścieranie, olej oraz działanie czynników chemicznych spotykanych w produkcji. Przewód jest bezhalogenowy i odporny na płomień zgodnie z UL VW1, FT1.

Kabel jest przystosowany do pracy w prowadnicach łańcuchowych. Zalecany promień gięcia przy układaniu to 5 x O, a średnica zewnętrzna wynosi 6,1 mm. Dzięki temu przewód zachowuje giętkość przy zachowaniu stabilności mechanicznej, co przekłada się na mniejsze ryzyko uszkodzeń podczas ciągłego ruchu.

Złącze M12 i parametry elektryczne

Po stronie złącza zastosowano proste gniazdo M12 8-pin żeńskie, kodowanie A, z obudową z PUR w kolorze czarnym. Pierścień gwintowany z CuZn niklowanego zapewnia trwałe dociśnięcie, a styki wykonane z CuSn pokryte są złotem Au dla minimalizacji oporu przejścia i odporności na korozję. Po stronie urządzenia przewód kończy się niezarobionym, otwartym końcem, co umożliwia indywidualne przygotowanie zacisków.

Parametry elektryczne to napięcie znamionowe 30 V oraz prąd znamionowy 2 A. Klasa ochrony złącza to IP68, co oznacza szczelność na pył i długotrwałe zanurzenie. Przewód jest nieekranowany, kategoria przepięciowa II, stopień zanieczyszczenia 3. Rezystancja żyły ok. 79 Ohm/km, pojemność właściwa ok. 64,6 pF/m, rezystancja stykowa >= 7E+15 Ohm*cm.

Warunki pracy i zgodność

Zakres temperatur pracy kabla po montażu bez wibracji to -25 °C ... 80 °C, a temperatura otoczenia w eksploatacji -25 °C ... 80 °C. Taki zakres pozwala na montaż w chłodnych halach i miejscach narażonych na nagrzewanie.

Produkt posiada aprobaty CE, UKCA. Złącze UL94 V-0. Zgodność z RoHS 2011/65/EU 2015/863/EU jest potwierdzona, a w dokumentacji wskazano obecność ołowiu powyżej 0,1 % z dostępnym wpisem SCIP.
