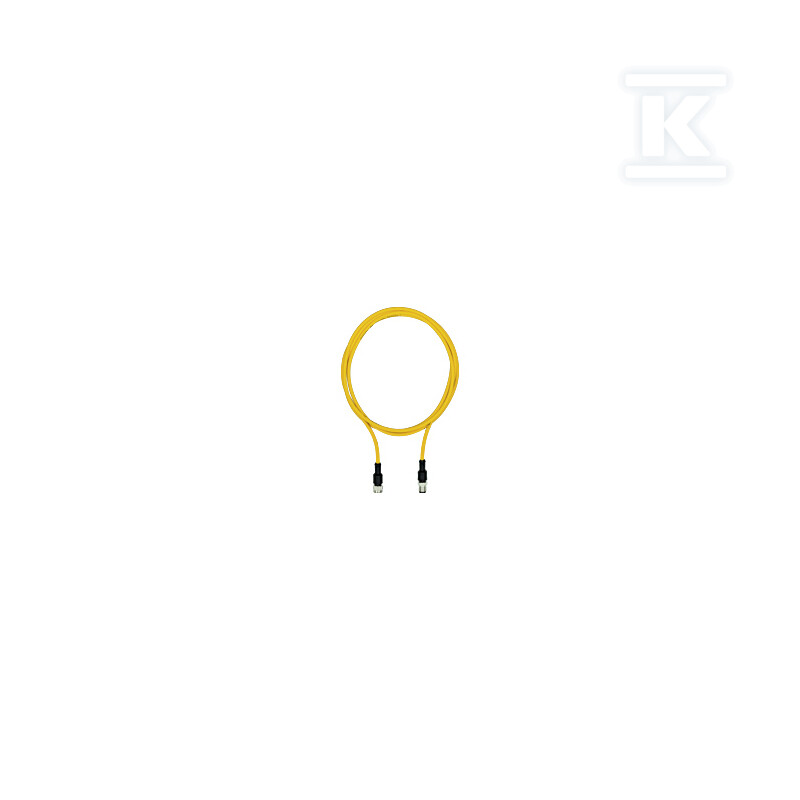

Przewód połączeniowy, PUR, żółty, RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, złącze proste M12, kodowanie A, długość przewodu: 1, 5m 540347

Przewód połączeniowy M12 8-pin z PUR do prowadnic łańcuchowych

Przewód łączy proste 8-pinowe gniazdo M12 żeńskie z prostym 8-pinowym wtykiem M12 męskim, oba z kodowaniem A. Długość kabla 1,5 m i izolacja w kolorze sygnałowym żółtym RAL1003 ułatwiają identyfikację instalacji, a konstrukcja z PUR przeznaczona jest do pracy w prowadnicach łańcuchowych i ciągłego zginania. Obudowy złączy są czarne, wykonane z TPU klasy UL94, z pierścieniem gwintowanym GD-Zn Ni i uszczelką FPM, co zapewnia szczelność IP67 i klasę zanieczyszczenia 3.

Konstrukcja i materiały

Kabel typu Li9Y11Y ma 8 żył miedzianych o przekroju 0,25 mm2 / AWG 24, skręconych z wypełnieniem. Izolacja żył to PP, a powłoka zewnętrzna to TPU / TPE-U, bezhalogenowa i odporna na olej. Średnica zewnętrzna wynosi 6,2 mm, a minimalny promień gięcia przy układaniu to 6 x O, co potwierdza przydatność do ciągłego prowadzenia w łańcuchach. Przewód nie jest ekranowany.

Styki wykonane są z CuZn, a powierzchnie stykowe pokryte są Ni/Au. Materiał pinów i gniazd to CuZn, a uszczelnienie FPM zwiększa odporność na czynniki środowiskowe. Obudowa złącza z TPU UL94 i odporność płomieniowa zgodna z cULus 20549, a aprobata kabla to UL AWM-Style 20549. Masa netto to 86 g.

Parametry elektryczne i warunki pracy

Napięcie znamionowe to 30 V, a prąd znamionowy 2 A. Rezystancja typowa przewodnika to 78 Ohm/km, a rezystancja izolacji ? 1E+16 Ohm*cm. Dopuszczalna temperatura otoczenia kabla po montażu bez wibracji to -25 ... 80 °C.

Oznaczenia aprobat obejmują CE, UKCA, cULus Listed. Zgodność RoHS 2011/65/EU 2015/863/EU jest potwierdzona, z wyjątkiem 6c. W dokumentacji REACh wskazano obecność ołowiu > 0,1 % CAS 7439-92-1, a wpis SCIP jest dostępny.

Zastosowanie i montaż

Zdolność do ciągłego prowadzenia w prowadnicach łańcuchowych oraz odporność na olej i brak halogenów zwiększają bezpieczeństwo instalacji przemysłowej.

Brak ekranu upraszcza okablowanie w systemach, gdzie nie jest wymagana ochrona EMC, a parametry mechaniczne pozwalają na pracę w dynamicznych trasach kablowych.
