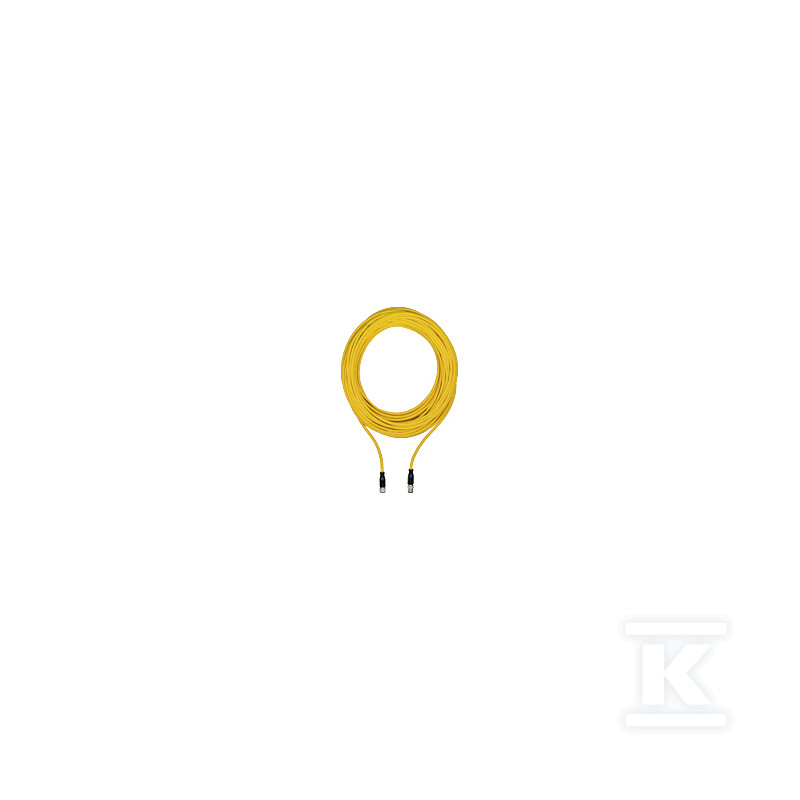

Przewód połączeniowy, PUR, żółty, RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, złącze proste M12, kodowanie A, długość przewodu:10m 540342

Przewód połączeniowy M12 8-pin z PUR do prowadnic łańcuchowych

Osiemiobiegunowy przewód połączeniowy z prostym gniazdem M12 żeńskim i prostym wtykiem M12 męskim, kodowanie A, w żółtej izolacji Signal yellow RAL1003. Wykonanie z przewodem PUR przeznaczonym do pracy w łańcuchach kablowych, z obudowami z tworzywa TPU i stopniem ochrony IP67. Długość 10 m pozwala na elastyczne połączenia w szafach sterowniczych, na maszynach i w liniach produkcyjnych bez konieczności stosowania dodatkowych przedłużeń.

Konstrukcja i materiały

Rdzeń to kabel typu Li9Y11Y z 8 żyłami miedzianymi o przekroju 0,25 mm2, AWG 24, z izolacją żył z PP. Zewnętrzna powłoka z TPU / TPE-U zapewnia odporność na olej i ścieranie, a jednocześnie pozostaje elastyczna w niskich temperaturach. Średnica zewnętrzna ok. 6,2 mm i promień gięcia 6 x O przy układaniu ułatwiają prowadzenie w łańcuchach kablowych i ciasnych trasach. Przewód jest bezhalogenowy i nieekranowany.

Złącza M12 są proste po obu stronach, z czarną obudową z TPU UL94. Pierścień gwintowany z CuZn niklowanego zapewnia trwałe połączenie mechaniczne, a styki z CuZn z powierzchnią nikiel/złoto ograniczają ryzyko korozji i utrzymują stabilny kontakt. Uszczelka z FPM dopełnia ochronę przed pyłem i wodą.

Parametry elektryczne i warunki pracy

Przewód pracuje przy napięciu znamionowym 30 V i prądzie znamionowym 2 A na biegun. Zakres temperatur pracy kabla po montażu bez wibracji to od -25 °C do 80 °C, co pozwala na zastosowanie w chłodnych halach i w pobliżu źródeł ciepła. Stopień ochrony IP67 dotyczy złączy, a stopień zanieczyszczenia 3 potwierdza przydatność w typowym środowisku przemysłowym.

Kabel ma aprobatę UL AWM-Style 20549, odporność na płomień wg cULus 20549 oraz potwierdzoną odporność na olej. Brak ekranu upraszcza instalację w miejscach, gdzie nie jest wymagana ochrona EMC, a jednocześnie ogranicza masę i sztywność.

Zastosowanie i montaż

Proste wtyki M12 żeńskie i męskie z kodowaniem A umożliwiają szybkie i pewne podłączenie czujników, rozdzielnic i urządzeń bezpieczeństwa bez ryzyka pomyłki biegunowej. Żółta izolacja RAL1003 zwiększa widoczność przewodu na tle maszyn i ułatwia identyfikację w wiązkach.

Przewód nadaje się do stałego prowadzenia w łańcuchach kablowych, do połączeń wewnątrz obudów i na zewnątrz maszyn. Długość 10 m daje zapas na trasowanie z łukami i kompensację ruchów mechanicznych. Montaż nie wymaga dodatkowych narzędzi poza dokręceniem pierścienia gwintowego.

Zgodność i certyfikaty

Złącza i kabel posiadają oznaczenia CE, UKCA oraz cULus Listed. Kabel spełnia wymagania RoHS 2011/65/EU 2015/863/EU z wyjątkiem 6c. Informacja REACH wskazuje obecność ołowiu CAS 7439-92-1 powyżej 0,1 %, wpis SCIP jest dostępny. Klasyfikacja WEEE to urządzenia o rozmiarze zasilania < 50 cm.
