Przewód połączeniowy, PUR, żółty, RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, złącze proste M12, kodowanie A, długość przewodu: 1m 540346

Przewód połączeniowy PUR 8-pin M12 do prowadnic łańcuchowych i automatyki przemysłowej

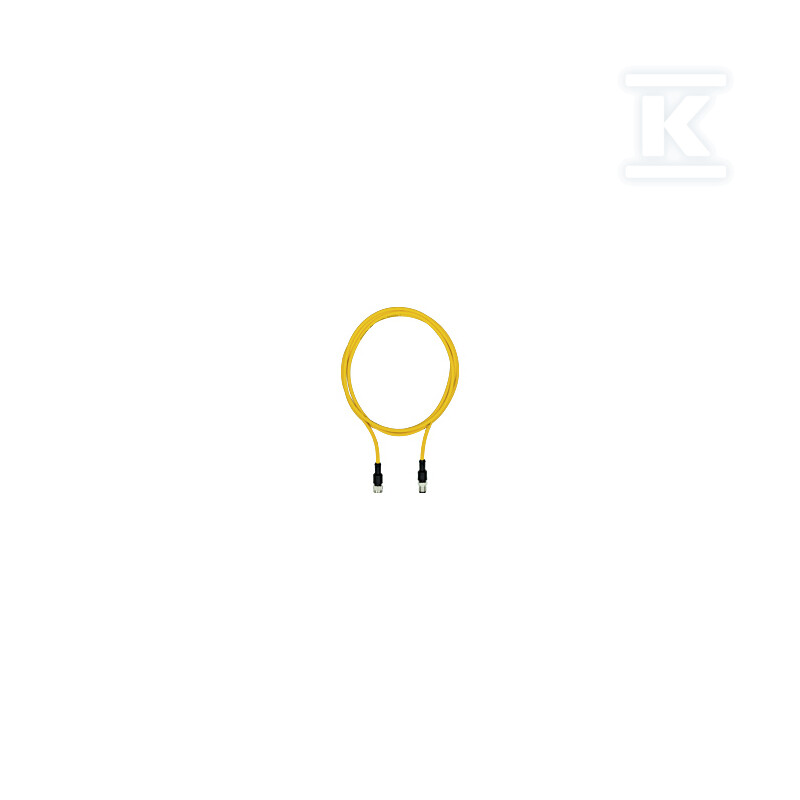

Przewód połączeniowy z powłoką z poliuretanu termoplastycznego w żółtym kolorze RAL1003 łączy dwa proste złącza M12 8-pinowe, gniazdo i wtyk, z kodowaniem A. Długość 1 m pozwala na zwartą instalację między czujnikami, siłownikami i sterownikami bez nadmiaru luzu kabla. Konstrukcja przeznaczona jest do pracy w łańcuchach kablowych i w środowiskach z mechanicznymi oddziaływaniami, a widoczny żółty kolor ułatwia szybką identyfikację okablowania na maszynie.

Konstrukcja i materiały

Płaszcz wykonano z PUR, materiału elastycznego i odpornego na ścieranie, zginanie oraz działanie czynników mechanicznych typowych dla prowadnic łańcuchowych. Kabel jest bezhalogenowy, co ogranicza emisję dymu i gazów korozyjnych w razie przegrzania. Izolacja w kolorze żółtym RAL1003 zapewnia dobrą widoczność w instalacji.

Oba końce mają prosty sposób prowadzenia przewodu w obudowie i po stronie zewnętrznej. Złącza M12 8-pinowe, A-kodowane, zapobiegają błędnemu połączeniu i zapewniają pewny kontakt mechaniczny. Styki wykonano z CuZn z pokryciem nikiel/złoto, co wspiera stabilność połączenia elektrycznego. Stopień ochrony IP67 gwarantuje szczelność przed pyłem i zachlapaniem wodą w typowych warunkach hali produkcyjnej.

Zastosowanie i warunki pracy

Przewód sprawdzi się w maszynach pakujących, obrabiarkach, liniach montażowych i innych instalacjach, gdzie wymagane jest elastyczne połączenie czujników, napędów i kontrolerów w ruchu. Przeznaczenie do prowadnic łańcuchowych oznacza, że kabel toleruje wielokrotne zginanie i rozciąganie bez utraty właściwości mechanicznych.

Zakres dopuszczalnej temperatury otoczenia po montażu bez wibracji to -25 °C ... 80 °C, co pozwala na pracę zarówno w chłodnych pomieszczeniach produkcyjnych, jak i w miejscach o podwyższonej temperaturze pracy maszyn. Kabel nie jest ekranowany. Zgodność potwierdzają oznaczenia CE i UKCA.

Parametry elektryczne i mechaniczne

Połączenie 8-biegunowe umożliwia przesył sygnałów i zasilania w jednym przewodzie. Napięcie znamionowe wynosi 30 V, a prąd znamionowy 2 A, co odpowiada typowym obwodom czujnikowo-napędowym w automatyce. Kodowanie A zapewnia kompatybilność z urządzeniami M12 stosowanymi powszechnie w przemyśle.

• proste złącza M12 gniazdo i wtyk 8-pinowe, kod A
• długość kabla 1 m dla kompaktowego montażu
• płaszcz PUR, żółty RAL1003
• odporność na prowadzenie w łańcuchach kablowych
• stopień ochrony IP67
• temperatura pracy -25 °C ... 80 °C po montażu bez wibracji
• styki CuZn z pokryciem nikiel/złoto

Taka kombinacja parametrów daje instalatorowi pewność poprawnego podłączenia bez dodatkowych adapterów, a użytkownikowi końcowemu stabilną pracę łącza w warunkach przemysłowych.
