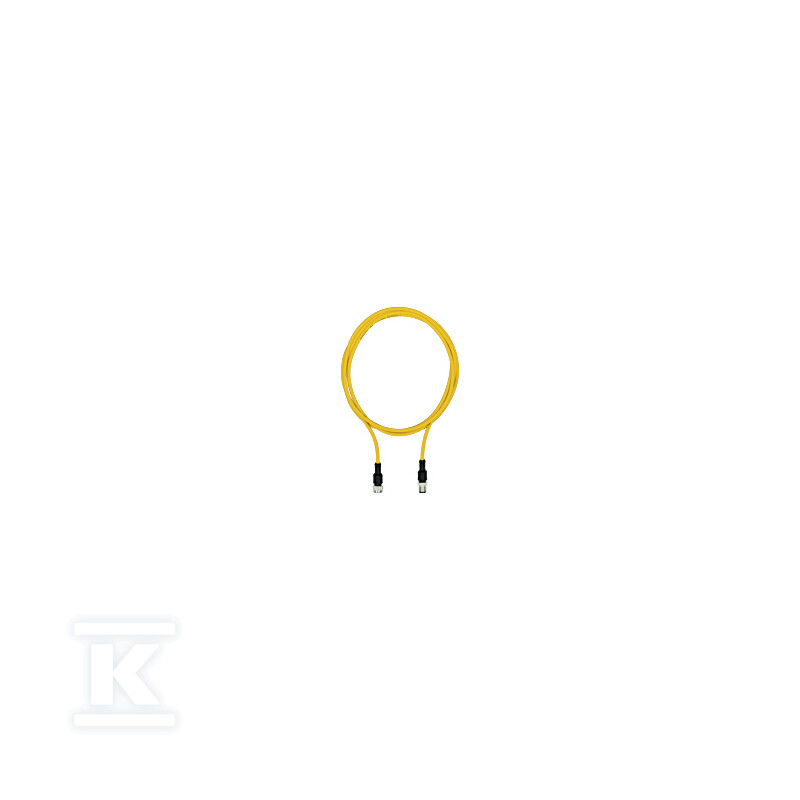

Przewód połączeniowy, PUR, żółty, RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, złącze proste M12, kodowanie A, długość przewodu: 2m 540340

Przewód połączeniowy M12 8-pin PUR do prowadnic łańcuchowych

Dwumetrowy przewód połączeniowy z żółtą izolacją RAL1003 łączy dwa proste złącza M12 8-pin z kodowaniem A - gniazdo żeńskie po jednej stronie i wtyk męski po drugiej. Wykonanie przeznaczone jest do połączeń sensor-actuator w automatyce i systemach bezpieczeństwa, gdzie wymagana jest trwałość przy ciągłym ruchu w prowadnicy łańcuchowej. Kabel jest bezhalogenowy, odporny na olej i spełnia wymagania palności cULus 20549, a złącza zapewniają klasę szczelności IP67.

Konstrukcja kabla i odporność mechaniczna

Rdzeń wykonany jest z miedzi, izolacja żył z PP, a powłoka zewnętrzna z TPU / TPE-U w kolorze sygnałowym żółtym RAL1003. Typ kabla Li9Y11Y z 8 żyłami okrągłymi o przekroju 0,25 mm2, AWG 24, zapewnia elastyczność potrzebną w aplikacjach mobilnych. Przewód jest przystosowany do pracy w prowadnicach łańcuchowych, z promieniem gięcia przy układaniu 6 x O i maksymalną średnicą zewnętrzną 6,2 mm.

Zakres temperatury pracy po montażu bez wibracji to -25 ... 80 °C, co pozwala na montaż w chłodnych halach i w miejscach narażonych na nagrzewanie. Materiał jest odporny na olej, bezhalogenowy i zachowuje właściwości mechaniczne przy wielokrotnym zginaniu. Waga netto ok. 113 g ułatwia instalację bez dodatkowego obciążenia mechanicznego.

Złącza M12 proste 8-pin kodowanie A

Oba końce mają prosty kształt prowadzenia przewodu. Złącze żeńskie i męskie M12 8-pin z kodowaniem A są wykonane z obudowy TPU UL94, pierścienia gwintowanego CuZn niklowanego oraz uszczelki FPM. Powierzchnie stykowe Ni, Au gal. na bazie styków CuZn zapewniają stabilny kontakt i odporność na korozję.

Stopień ochrony IP67 gwarantuje szczelność przed pyłem i zanurzeniem, a stopień zanieczyszczenia 3 pozwala na pracę w typowym środowisku przemysłowym. Złącza utrzymują napięcie znamionowe 30 V i prąd znamionowy 2 A przy 8 biegunach. Brak ekranowania upraszcza okablowanie w instalacjach sygnałowych, gdzie nie jest wymagana ochrona EMC.

Parametry elektryczne i środowiskowe

Przewodność żył wspiera rezystancja przewodnika ok. 78 Ohm/km, pojemność właściwa ok. 60 pF/m oraz rezystancja stykowa >= 1E+16 Ohm*cm. Parametry te przekładają się na stabilną transmisję sygnałów sterujących i czujnikowych na długości 2 m.

Przewód posiada aprobaty UL AWM-Style 20549 dla kabla oraz UL 94 dla złączy, a całość spełnia wymagania CE, UKCA i cULus Listed. Zgodność z RoHS 2011/65/EU 2015/863/EU jest potwierdzona, z wyjątkiem 6c. W dokumentacji deklarowana jest obecność substancji SVHC ołowiu > 0,1 % wg REACh, z dostępnym wpisem SCIP.

Zastosowanie w automatyce i systemach bezpieczeństwa

Przewód sprawdza się jako patch cord sensor-actuator w maszynach z ruchem liniowym, robotyce i instalacjach z prowadnicami łańcuchowymi. Żółta izolacja RAL1003 ułatwia identyfikację okablowania w gęstych wiązkach, a proste złącza M12 przyspieszają montaż bez konieczności dodatkowych adapterów.

Dzięki odporności na ciągłe zginanie, olej i temperatury od -25 °C do 80 °C kabel utrzymuje ciągłość połączenia w warunkach produkcyjnych. Bezhalogenowa konstrukcja ogranicza emisję dymu w razie przegrzania, a szczelność IP67 chroni przed pyłem i zachlapaniami w hali.
