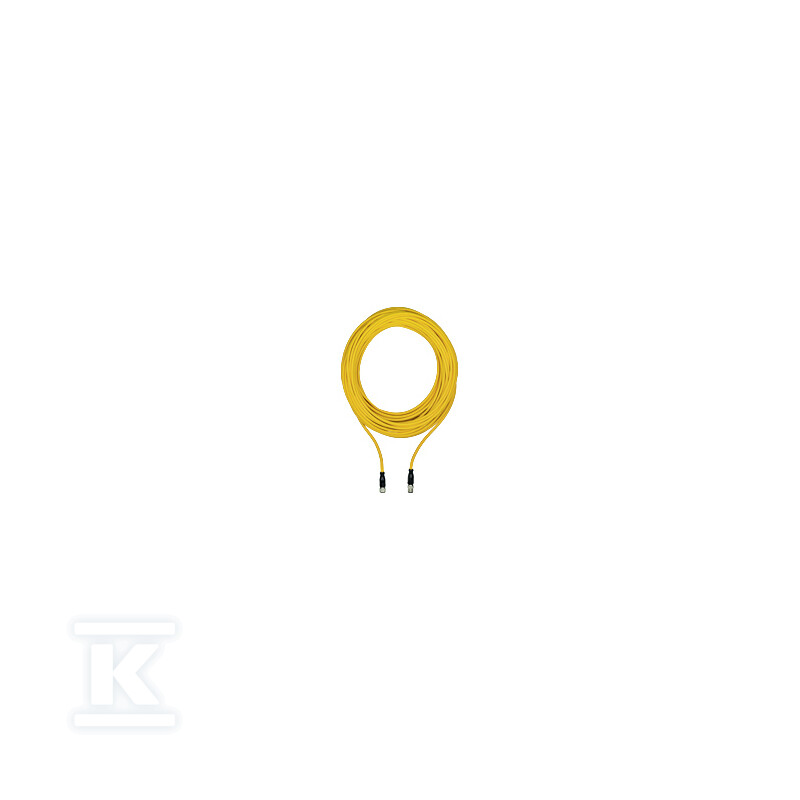

Przewód połączeniowy, PUR, żółty, RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, złącze proste M12, kodowanie A, długość przewodu:30m 540344

Uniwersalny przewód połączeniowy M12 8-pin do aplikacji przemysłowych

Przewód o długości 30 m z żółtą izolacją RAL1003 łączy proste gniazdo M12 8-pin ze strony obudowy z prostym wtykiem M12 8-pin po stronie zewnętrznej. Kodowanie A i układ prosty obu końcówek pozwalają na zwartą instalację w szafach sterowniczych i na polu, a konstrukcja przeznaczona do pracy w prowadnicach łańcuchowych sprawdza się w ruchomych odcinkach linii. Kabel jest bezhalogenowy, odporny na olej i przeznaczony do zastosowań w systemach bezpieczeństwa PSEN.

Budowa kabla i złączy M12

Rdzeń tworzy 8 żył miedzianych o przekroju 0,25 mm2 / AWG 24, ułożonych w okrąg z wypełnieniem. Izolacja żył to PP, a powłoka zewnętrzna to TPU / TPE-U w kolorze sygnałowym żółtym RAL1003. Średnica zewnętrzna wynosi 6,2 mm, promień gięcia przy układaniu to 6 x O, a kabel deklaruje zdolność do pracy ciągnionej.

Złącza są proste, 8-biegunowe, z kodowaniem A. Obudowa złącza ma kolor czarny, wykonana jest z TPU UL94, a pierścień gwintowany z CuZn niklowanego. Styki wykonano z CuZn z powierzchnią Ni, Au gal., uszczelnienie to FPM. Stopień ochrony złącza to IP67, co zapewnia szczelność na pył i zachlapania. Kabel nie jest ekranowany.

Praca w warunkach przemysłowych

Napięcie znamionowe to 30 V, prąd znamionowy 2 A. Typowy opór przewodnika wynosi 78 Ohm/km, pojemność właściwa 60 pF/m, a rezystancja izolacji 10 000 MOhm. Napięcie próbne to 3 000 V. Stopień zanieczyszczenia to 3.

Zakres temperatury otoczenia kabla po montażu bez wibracji to -25 ... 80 °C. Kabel jest bezhalogenowy, odporny na olej i spełnia wymagania palności cULus 20549. Aprobata dla kabla to UL AWM-Style 20549. Złącza posiadają aprobatę UL 94. Deklarowane aprobaty ogólne to CE, UKCA, cULus Listed.

Montaż i kompatybilność z systemami PSEN

Proste wtyki po obu stronach ułatwiają prowadzenie przewodu w ciasnych przestrzeniach i montaż w prowadnicach łańcuchowych. Zdolność do pracy ciągnionej oraz promień gięcia 6 x O pozwalają na wielokrotne zginanie bez uszkodzenia powłoki.

Żółty kolor RAL1003 zwiększa widoczność instalacji, a brak ekranu upraszcza okablowanie w aplikacjach sygnałowych i zasilających niskiego napięcia. Złącze żeńskie po stronie obudowy i męskie po stronie zewnętrznej są spójne z systemami sensor-aktor oraz z modułami PSEN, gdzie wymagane jest 8-pinowe połączenie M12 z kodowaniem A.
