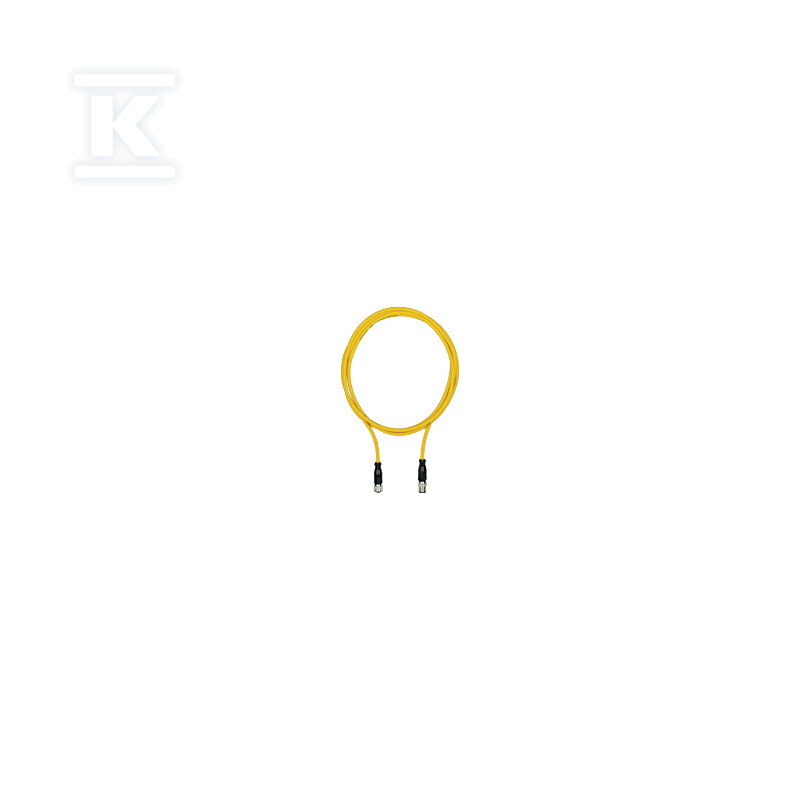

Przewód połączeniowy, PUR, żółty, RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, złącze proste M12, kodowanie A, długość przewodu: 5m 540341

Przewód połączeniowy 8-pin M12 z PUR do zastosowań w prowadnicach łańcuchowych

Osiemiożyłowy przewód połączeniowy z izolacją w kolorze sygnałowym żółtym RAL1003 łączy proste gniazdo M12 żeńskie 8-pin z prostym wtykiem M12 męskim 8-pin, kodowanie A. Długość 5 m pozwala na elastyczne połączenia w szafach sterowniczych i przy urządzeniach polowych, a konstrukcja przeznaczona do pracy w prowadnicach łańcuchowych sprawdza się w automatyce i systemach bezpieczeństwa, gdzie wymagana jest trwałość mechaniczna i odporność na warunki przemysłowe.

Konstrukcja kabla i złączy

Rdzeń stanowi 8 żył miedzianych o przekroju 0,25 mm2, AWG 24, ułożonych w wiązce z wypełnieniem. Izolacja żył to PP, a powłoka zewnętrzna wykonana jest z TPU / TPE-U w technologii PUR, co daje średnicę zewnętrzną 6,2 mm i promień gięcia 6 x O przy układaniu. Kabel typu Li9Y11Y jest bezhalogenowy, odporny na olej i przeznaczony do ciągłego przeciągania w prowadnicach łańcuchowych.

Oba zakończenia M12 mają prosty kształt prowadzenia. Obudowa złącza jest czarna, z tworzywa TPU klasy UL94. Pierścień gwintowany wykonano z CuZn z niklowaniem, a materiał styków to CuZn z powierzchnią nikiel / złoto. Uszczelnienie FPM oraz wykonanie IP67 chronią wnętrze przed pyłem i zachlapaniem. Brak ekranowania upraszcza instalację w obwodach sygnałowych niskonapięciowych.

Zastosowanie i warunki pracy

Przewód pracuje w temperaturze otoczenia kabla po montażu bez wibracji od -25 ... 80 °C. Znamionowe napięcie to 30 V, a prąd znamionowy In wynosi 2 A. Stopień zanieczyszczenia 3 oznacza dopuszczenie do pracy w typowym środowisku przemysłowym.

Dzięki odporności na wielokrotne zginanie i konstrukcji do prowadnic łańcuchowych nadaje się do połączeń ruchomych, np. między szafą a osprzętem przesuwnym, robotami lub liniami montażowymi. Żółta izolacja RAL1003 ułatwia identyfikację okablowania w instalacji. Proste złącza M12 z kodowaniem A zapewniają szybkie i pewne połączenie bez ryzyka pomyłki biegunowej.

Ochrona, certyfikaty i zgodność

Złącza i kabel posiadają aprobaty CE, UKCA oraz cULus Listed. Kabel jest dopuszczony jako UL AWM-Style 20549 z odpornością ogniową cULus 20549, a złącza spełniają klasę UL94. Materiał jest bezhalogenowy i odporny na płomień.

Produkt spełnia dyrektywę RoHS 2011/65/EU 2015/863/EU z wyjątkiem 6c. Zgodnie z REACH zawiera substancję SVHC ołów CAS 7439-92-1 w ilości >0,1%, wpis SCIP jest dostępny. Masa netto wynosi 272 g, a brutto 279 g.
