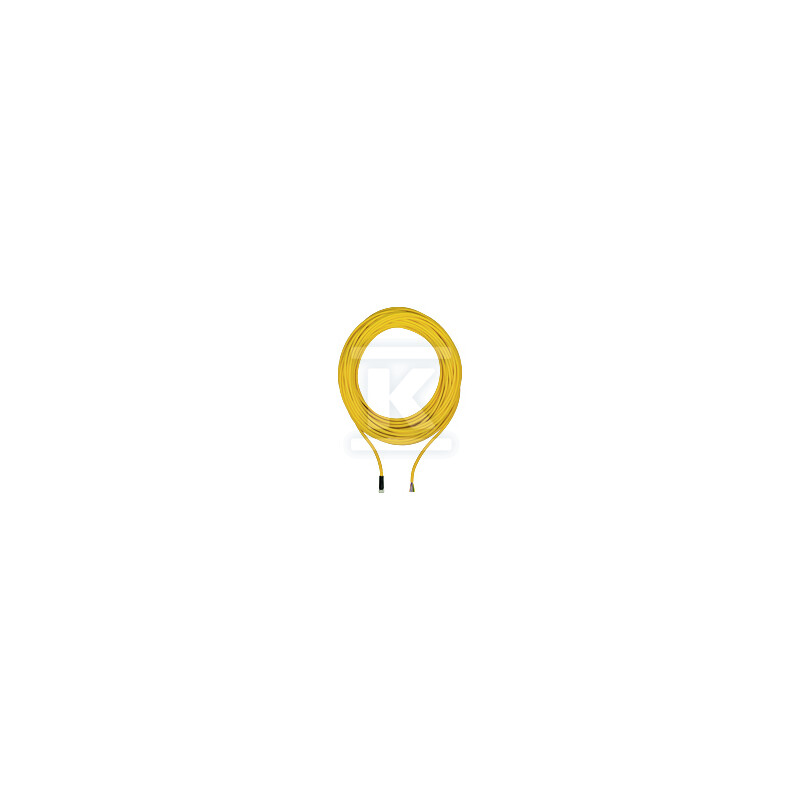

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 10m 533152

Przewód sygnałowy M8 8-pin z otwartym końcem do zastosowań w prowadnicach łańcuchowych

Przewód połączeniowy PUR w żółtym kolorze zbliżonym do RAL 1003 łączy proste 8-pinowe gniazdo M8 z niezarobionym końcem przewodu. Konstrukcja przeznaczona jest do przesyłu sygnałów w automatyce i systemach bezpieczeństwa, gdzie wymagana jest elastyczność, odporność mechaniczna i szczelność połączenia. Długość 10 m umożliwia swobodne poprowadzenie instalacji bez dodatkowych przedłużek, a kodowanie A zapewnia kompatybilność z typowymi złączami M8 w obwodach sensor-aktor.

Budowa i materiały

Osłona przewodu wykonana jest z poliuretanu PUR, TPU / TPE-U, w kolorze żółtym zbliżonym do RAL 1003, z czarną obudową złącza z PUR. Rdzeń to miedź z izolacją PP o zwiększonej odporności na zimno, skrętka 8 żył z wypełnieniem bawełnianym, typ kabla LiF9Y11Y. Średnica zewnętrzna wynosi ok. 5,7 mm, a minimalny promień gięcia przy układaniu to 5 x O, co wspiera pracę w prowadnicach łańcuchowych. Przewód jest bezhalogenowy, odporny na olej oraz ognioodporny zgodnie z CSA FT-2 i UL 1581 Cable Flame.

Złącze M8 żeńskie proste ma pierścień gwintowany GD-Zn, Ni, powierzchnie stykowe pokryte złotem, a gniazda wykonane z CuSn. Materiał styków i złota powłoka ograniczają ryzyko korozji i zapewniają stabilny kontakt w warunkach przemysłowych. Moment dokręcania śruby blokującej to 0,4 Nm. Przewód nie jest ekranowany, żyły mają przekrój 0,14 mm2, AWG 26.

Parametry elektryczne i środowiskowe

Napięcie znamionowe to 30 V, prąd znamionowy In 1,5 A przy 8 biegunach. Stopień ochrony IP67 dotyczy zarówno obudowy złącza, jak i połączenia po wpięciu. Zakres temperatury pracy otoczenia po montażu bez wibracji to -40 ... 80 °C, a w prowadnicy łańcuchowej -25 ... 60 °C. Stopień zanieczyszczenia 3.

Typowy opór przewodnika K1 to 140 Ohm/km, pojemność właściwa 57,5 pF/m, rezystancja izolacji 100 MOhm. Złącze umożliwia ok. 100 cykli łączeniowych. Masa netto to 350 g.

Zastosowanie i montaż

Proste gniazdo M8 ułatwia montaż w ciasnych przestrzeniach szaf i obudów maszyn. Otwarty koniec przewodu pozwala na indywidualne zarobienie zgodnie z projektem instalacji.

Aprobacje obejmują cULus Listed, CE, UKCA oraz UL AWM-Style 20233 UL/CSA dla kabla i UL 94 HB dla złącza. Zgodność z RoHS 2011/65/EU 2015/863/EU jest deklarowana, z wyjątkiem 6c. W dokumentacji REACH wskazano obecność ołowiu CAS 7439-92-1 > 0,1 %, wpis SCIP jest dostępny.
