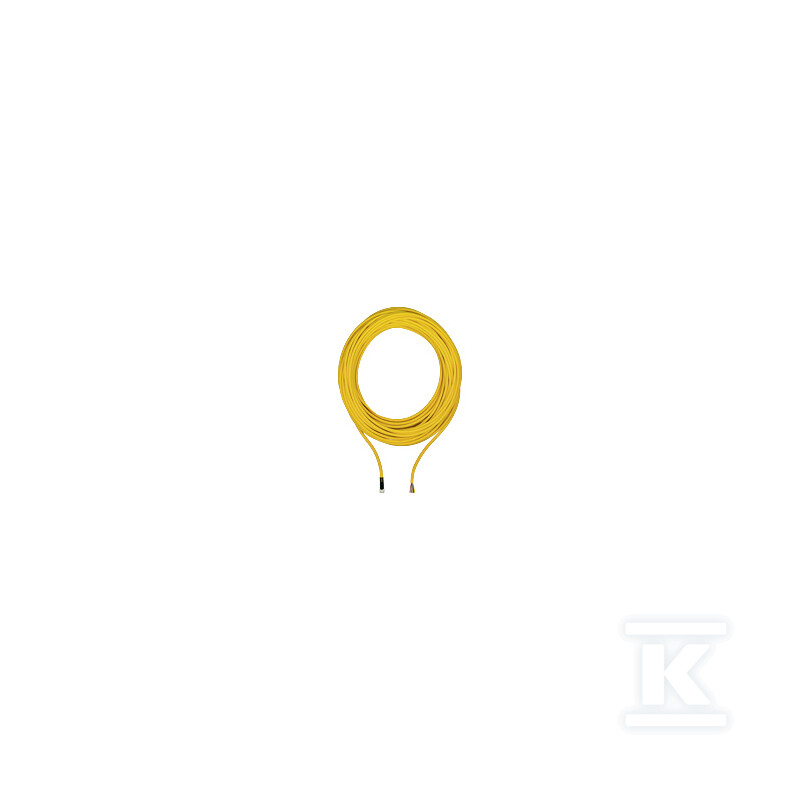

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 20m 533153

Uniwersalne połączenie PUR 8-pin M8 do prowadnic łańcuchowych z otwartym końcem

Przewód przeznaczony jest do łączenia urządzeń z systemami bezpieczeństwa i automatyki tam, gdzie potrzebne jest elastyczne, odporne na ruch połączenie z wolnym końcem do indywidualnego zarobienia. Żółta powłoka PUR w odcieniu zbliżonym do RAL 1003 ułatwia identyfikację instalacji na hali, a prosta wtyczka M8 8-pin z kodowaniem A zapewnia szybkie i pewne podłączenie po stronie urządzenia. Otwarty koniec przewodu pozwala na dopasowanie do konkretnej aplikacji w rozdzielnicy lub na złączu, bez konieczności stosowania gotowych wtyków.

Konstrukcja i materiały

Rdzeń tworzą 8 żył miedzianych o przekroju 0,14 mm2, AWG 26, ułożonych w okrągłą wiązkę z wypełnieniem bawełnianym. Izolacja żył wykonana jest z PP o podwyższonej odporności na niskie temperatury, a całość osłonięta jest powłoką z poliuretanu TPU / TPE-U PUR. Średnica zewnętrzna kabla wynosi 5,7 mm, a promień gięcia przy układaniu to 5 x O, co w praktyce oznacza zachowanie elastyczności nawet w ciasnych prowadnicach. Kabel jest przystosowany do pracy w prowadnicach łańcuchowych, ma potwierdzoną zdolność do ciągłego przeciągania i jest bezhalogenowy.

Po stronie urządzenia znajduje się proste gniazdo M8 8-pin. Korpus złącza i pierścień gwintowany wykonano z GD-Zn, Ni, a materiał styków to CuSn z powierzchnią pokrytą złotem Au. Złote pokrycie ogranicza ryzyko korozji styków i utrzymuje stabilność połączenia w warunkach przemysłowych. Obudowa złącza jest czarna z tworzywa PUR, a moment dokręcania śruby blokującej wynosi 0,4 Nm. Stopień ochrony IP67 gwarantuje szczelność przed pyłem i zanurzeniem, a klasa zanieczyszczeń 3 pozwala na pracę w typowym środowisku produkcyjnym.

Zastosowanie i warunki pracy

Przewód sprawdza się w aplikacjach mobilnych i stacjonarnych, gdzie wymagana jest odporność mechaniczna i chemiczna. Dzięki odporności na olej oraz klasie odporności ogniowej CSA FT-2 UL 1581 Cable Flame nadaje się do hal produkcyjnych, linii pakujących i robotyzowanych stanowisk, w których występuje kontakt z olejami smarowymi i podwyższone ryzyko mechanicznego zużycia. Temperatura pracy po montażu bez wibracji to -40 ... 80 °C, co umożliwia montaż w chłodniach, na zewnątrz z osłoną oraz w pobliżu źródeł ciepła.

Długość 20 m pozwala na swobodne poprowadzenie instalacji bez dodatkowych przedłużek, a masa netto 693 g i masa brutto 696 g ułatwiają transport i montaż. Kabel nie jest ekranowany, co upraszcza prowadzenie w ciasnych łańcuchach, a jego parametry elektryczne są dopasowane do sygnałowych i niskoprądowych obwodów sterowniczych. Rezystancja żyły wynosi ok. 140 Ohm/km, pojemność właściwa 57,5 pF/m, a rezystancja stykowa >= 7E+15 Ohm*cm, co przekłada się na stabilną transmisję sygnału w 8-pinowej konfiguracji.

Zgodność, bezpieczeństwo i parametry elektryczne

Złącze i kabel posiadają aprobaty CE, UKCA oraz certyfikację. Kabel spełnia normę AWM-Style 20233, a złącze klasę palności 94 HB. Napięcie znamionowe to 30 V, prąd znamionowy 1,5 A przy 8 biegunach, co jest typowe dla połączeń czujników, enkoderów i modułów bezpieczeństwa.

Produkt jest bezhalogenowy, zgodny z dyrektywą RoHS 2011/65/EU 2015/863/EU, z wyjątkiem 6c. Zgodnie z REACH zawiera substancję SVHC ołowiu CAS 7439-92-1 w ilości > 0,1 %, wpis SCIP jest dostępny. Klasyfikacja WEEE to 5 devices feed size < 50 cm.
