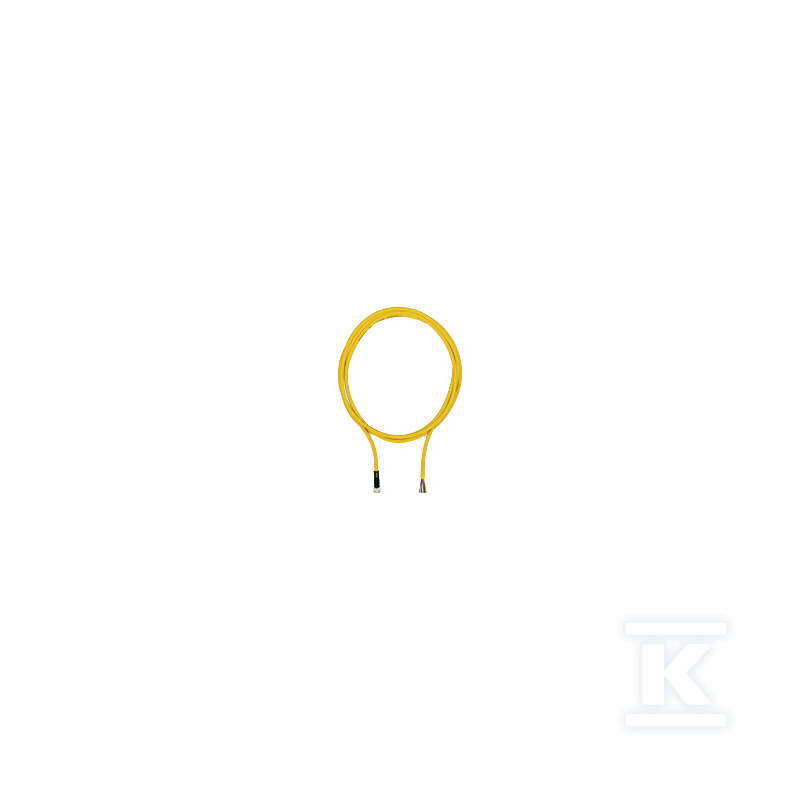

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 2m 533150

Połączenie 8-pinowe M8 do systemów PSENcode z otwartym końcem

Przewód przeznaczony do łączenia urządzeń z serii PSENcode z instalacją lub sterowaniem. Z jednej strony znajduje się proste 8-pinowe gniazdo M8 z kodowaniem A, z drugiej niezarobiony koniec przewodu do indywidualnego zakończenia. Długość 2 m, żółta izolacja zbliżona do RAL1003 i osłona z PUR sprawiają, że kabel jest dobrze widoczny w szafie i na hali, a jednocześnie odporny na warunki przemysłowe. Konstrukcja jest przeznaczona do pracy w prowadnicach łańcuchowych.

Konstrukcja mechaniczna i materiałowa

Gniazdo M8 ma prosty kształt, obudowę z PUR w kolorze czarnym oraz pierścień gwintowany GD-Zn, Ni. Powierzchnie stykowe są pozłacane Au, a gniazda wykonane z CuSn. Przewód typu LiF9Y11Y ma 8 żył miedzianych o przekroju 0,14 mm2, AWG 26, z izolacją PP odporną na niskie temperatury. Zewnętrzna osłona to PUR, TPU / TPE-U w kolorze żółtym zbliżonym do RAL1003. Średnica zewnętrzna wynosi ok. 5,7 mm, a zalecany promień gięcia przy układaniu to 5 x O. Kabel jest przystosowany do pracy w prowadnicach łańcuchowych, odporny na olej oraz ognioodporny zgodnie z CSA FT-2 i UL 1581 Cable Flame. Jest bezhalogenowy. Stopień ochrony obudowy i złącza po dociśnięciu to IP67. Moment dokręcania śruby blokującej to 0,4 Nm, a liczba cykli łączeniowych wynosi 100.

Warunki pracy i odporność środowiskowa

Przewód pracuje w temperaturze otoczenia od -40 ... 80 °C, a w prowadnicy łańcuchowej od -25 ... 60 °C. Klasa zanieczyszczeń to 3. Brak ekranowania upraszcza montaż i zmniejsza sztywność wiązki. Dzięki materiałom PUR i TPE-U kabel zachowuje elastyczność w niskich temperaturach i jest odporny na ścieranie oraz działanie czynników mechanicznych typowych dla ruchomych instalacji. Złącze utrzymuje szczelność IP67 zarówno w obudowie, jak i po dociśnięciu.

Dane elektryczne i zgodność

Napięcie znamionowe wynosi 30 V, prąd znamionowy 1,5 A. Przewód nie jest ekranowany, ma 8 biegunów i zakończenie niezarobione po stronie przewodu. Rezystancja żyły to 140 Ohm/km, pojemność właściwa 57,5 pF/m, a rezystancja izolacji 100 MOhm. Specyficzna rezystancja objętościowa izolacji jest ? 7E+15 Ohm*cm. Napięcie próbne wynosi 3 000 V. Certyfikaty obejmują cULus Listed, CE, UKCA oraz aprobaty dla przewodu UL AWM-Style 20233 UL/CSA. Złącze ma aprobatę UL 94 HB. Zgodność z RoHS 2011/65/EU i 2015/863/EU jest potwierdzona.
