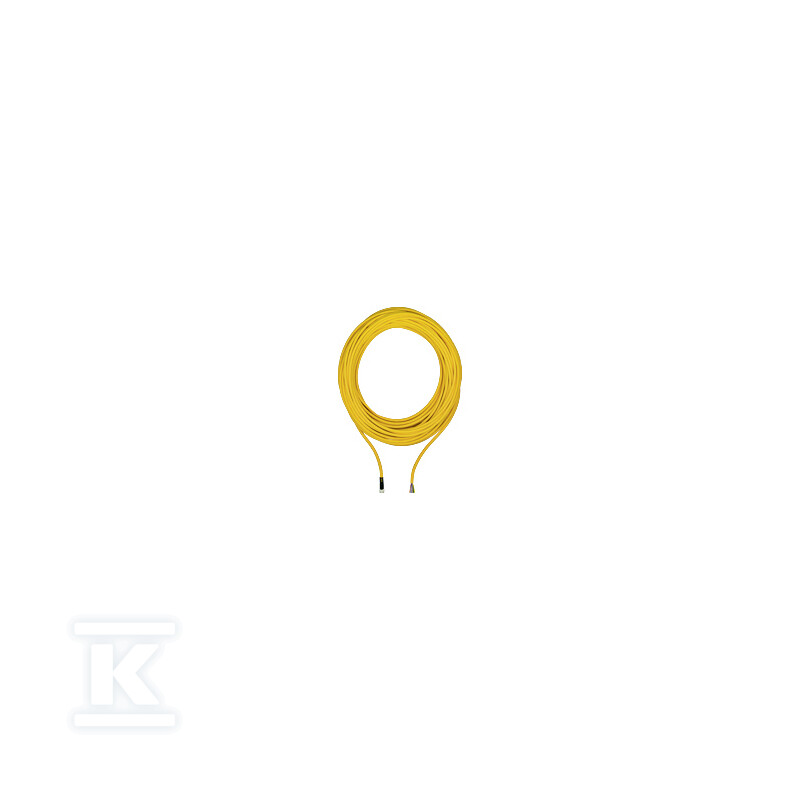

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 30m 533154

Przewód połączeniowy PUR 8-pin M8 30 m do prowadnic łańcuchowych

Przewód z prostym 8-pinowym gniazdem M8 i niezarobionym końcem przeznaczony jest do łączenia czujników, elementów wykonawczych i systemów bezpieczeństwa w instalacjach przemysłowych. Żółta izolacja zbliżona do RAL 1003 ułatwia identyfikację w wiązkach, a konstrukcja z osłoną z poliuretanu zapewnia elastyczność i odporność mechaniczną wymaganą przy ciągłym ruchu w prowadnicach łańcuchowych.

Konstrukcja kabla i złącza

Rdzeń tworzy 8 żył miedzianych o przekroju 0,14 mm2, AWG 26, ułożonych w okrągłą wiązkę z wypełnieniem bawełnianym. Izolacja żył z PP o podwyższonej odporności na niskie temperatury i zewnętrzna osłona z TPU / TPE-U PUR o średnicy zewnętrznej 5,7 mm dają kabel typu LiF9Y11Y o potwierdzonej zdolności do ciągnięcia. Minimalny promień gięcia przy układaniu to 5 x O, co pozwala na pracę w ciasnych łukach prowadnic.

Złącze M8 jest proste, żeńskie, 8-biegunowe z kodowaniem A. Obudowa złącza wykonana jest z PUR w kolorze czarnym, pierścień gwintowany z GD-Zn, Ni. Styki z CuSn pokryte są złotem, co ogranicza oporność stykową i zwiększa trwałość połączeń w warunkach przemysłowych. Moment dokręcania śruby blokującej to 0,4 Nm. Druga strona przewodu pozostaje niezarobiona, co daje instalatorowi pełną swobodę wykonania końcówki pod konkretny system sterowania.

Zastosowanie i warunki pracy

Kabel jest nieekranowany, bezhalogenowy i odporny na olej. Temperatura pracy po montażu bez wibracji wynosi od -40 °C do 80 °C, a stopień ochrony obudowy złącza to IP67. Klasa zanieczyszczeń 3 oraz odporność palna CSA FT-2 UL 1581 Cable Flame sprawiają, że przewód nadaje się do środowisk produkcyjnych z pyłem i rozbryzgami.

Prąd znamionowy wynosi 1,5 A przy napięciu znamionowym 30 V. Rezystancja typowa przewodnika to 140 Ohm/km, pojemność przewodowa 57,5 pF/m, a rezystancja stykowa ? 7E+15 Ohm*cm. Parametry te utrzymują stabilną transmisję sygnałów w układach 8-pinowych, np. w systemach PSEN.

Ochrona, certyfikaty i zgodność

Złącze i kabel posiadają aprobaty CE, UKCA, cULus Listed. Kabel jest dopuszczony jako UL AWM-Style 20233 UL/CSA, złącze spełnia UL 94 HB. Zgodność z dyrektywą RoHS 2011/65/EU 2015/863/EU jest potwierdzona z wyjątkiem 6c. Produkt jest zgodny z REACh, wpis SCIP jest dostępny.

Masa netto to 1019 g przy długości 30 m. Brak ekranu upraszcza prowadzenie w ciasnych kanałach, a odporność na ciągłe zginanie i olej zmniejsza potrzebę wymiany w aplikacjach z robotami, portalami i liniami montażowymi.
