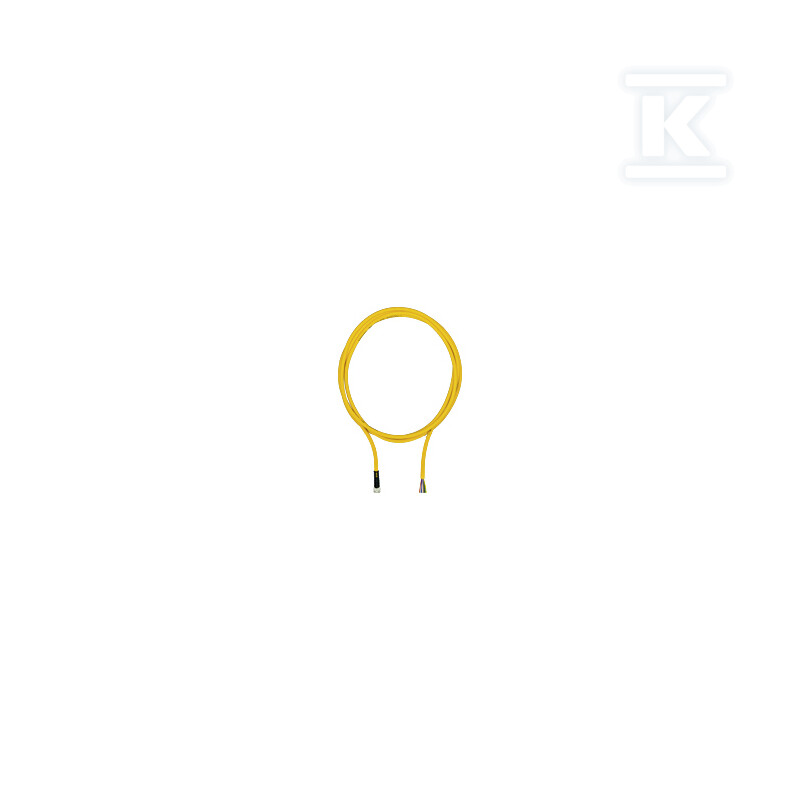

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M8, niezarobiony, kodowanie A, długość przewodu: 5m 533151

Przewód sygnałowo-sterujący M8 8-pin z otwartym końcem do prowadnic łańcuchowych

Przewód przeznaczony jest do połączeń w systemach bezpieczeństwa PSEN oraz do transmisji sygnałów w aplikacjach przemysłowych wymagających elastycznego okablowania. Wykonanie w kolorze żółtym zbliżonym do RAL 1003 z osłoną z poliuretanu PUR zapewnia dobrą widoczność i odporność mechaniczną, a długość 5 m oraz otwarty koniec po stronie przewodu pozwalają na dopasowanie do istniejącej instalacji. Złącze proste M8 8-pin żeńskie z kodowaniem A współpracuje ze standardowymi urządzeniami czujnikowo-aktorowymi, a konstrukcja przeznaczona do pracy w prowadnicach łańcuchowych ułatwia montaż w ruchomych sekcjach maszyn.

Konstrukcja i materiał przewodu

Osłona wykonana jest z poliuretanu PUR, materiał ten jest bezhalogenowy i odporny na olej. Przewód ma średnicę zewnętrzną ok. 5,7 mm i przekrój żył 0,14 mm2, co odpowiada AWG 26. Wewnątrz znajduje się 8 żył miedzianych w układzie okrągłym z wypełnieniem, bez ekranu. Izolacja żył to PP o zwiększonej odporności na zimno, a materiał powłoki to TPU / TPE-U PUR.

Przewód jest przystosowany do pracy w prowadnicach łańcuchowych, z promieniem gięcia przy układaniu 5 x O. Zakres temperatur pracy po montażu bez wibracji wynosi -40 ... 80 °C, a w prowadnicy łańcuchowej -25 ... 60 °C. Odporność na płomień potwierdzona jest normami CSA FT-2 i UL 1581 Cable Flame. Materiał obudowy złącza to PUR, a pierścień gwintowany złącza. Moment dokręcania śruby blokującej to 0,4 Nm, masa netto ok. 178 g.

Złącze i parametry elektryczne

Po stronie zewnętrznej znajduje się proste gniazdo M8 8-pin żeńskie, po stronie wewnętrznej przewód zakończony jest niezarobioną końcówką. Powierzchnie stykowe pokryte są złotem, a gniazda wykonane są z CuSn. Stopień ochrony wpiętego złącza to IP67, obudowa również IP67.

Parametry elektryczne to napięcie znamionowe 30 V i prąd znamionowy 1,5 A. Rezystancja przewodnika wynosi 140 Ohm/km, rezystancja izolacji 100 MOhm, rezystancja objętościowa 3 mOhm, a rezystancja właściwa >= 7E+15 Ohm*cm. Pojemność kabla to 57,5 pF/m. Przewód jest nieekranowany, liczba biegunów to 8, a kodowanie złącza to A.

Zastosowanie i warunki pracy

Przewód sprawdza się w instalacjach z ruchomymi elementami, robotami, liniami montażowymi i systemami bezpieczeństwa, gdzie wymagana jest odporność na zginanie i ścieranie. Temperatura otoczenia w stanie zamontowanym -40 ... 80 °C oraz klasa zanieczyszczeń 3 pozwalają na pracę w typowych warunkach hali produkcyjnej.

Złącze i kabel posiadają aprobaty CE, UKCA, cULus Listed oraz UL AWM-Style 20233 UL/CSA. Złącze spełnia UL 94 HB. Produkt jest zgodny z dyrektywą RoHS 2011/65/EU 2015/863/EU. Zgodnie z REACH zawiera substancję SVHC ołowiu CAS 7439-92-1 w ilości > 0,1 %. Klasyfikacja WEEE to 5 urządzeń o wielkości < 50 cm.
