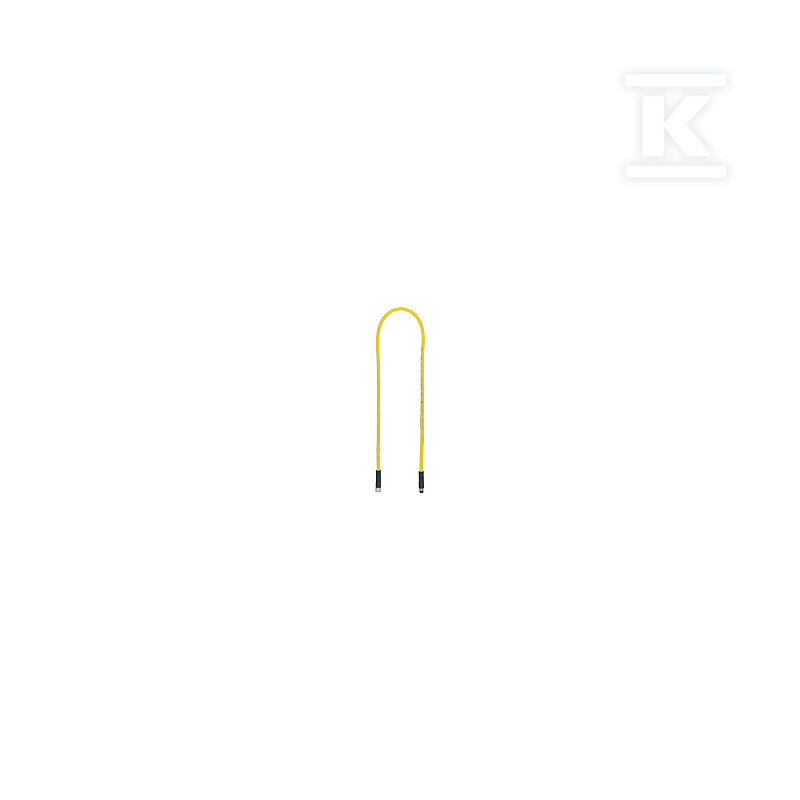

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M8, złącze proste M8, kodowanie A, długość przewodu: 1m 533156

Przewód połączeniowy M8 8-pin z PUR do systemów bezpieczeństwa i prowadnic łańcuchowych

Przewód o długości 1 m z prostym 8-pinowym gniazdem M8 i prostym 8-pinowym złączem M8, kodowanie A, przeznaczony do łączenia urządzeń z serii PSEN. Żółta izolacja zbliżona do RAL 1003 ułatwia identyfikację w instalacji, a czarna obudowa z PUR zapewnia odporność mechaniczną w warunkach przemysłowych. Kabel jest przystosowany do pracy w prowadnicach łańcuchowych i do stałego ruchu, z zachowaniem szczelności IP67 po dociśnięciu.

Konstrukcja kabla i odporność mechaniczna

Rdzeń wykonano z miedzi, 8 żył o przekroju 0,14 mm2, AWG 26, skręconych z wypełnieniem bawełnianym. Osłona z poliuretanu TPU / TPE-U PUR jest bezhalogenowa, odporna na olej i spełnia wymóg odporności ogniowej FT-2, Cable Flame. Kabel typu LiF9Y11Y ma średnicę zewnętrzną 5,7 mm i promień gięcia przy układaniu 5 x O, co pozwala na pracę w ciasnych trasach.

Przewód jest przeznaczony do ciągnięcia. W temperaturze otoczenia po montażu bez wibracji pracuje w zakresie -40 ... 80 °C, a w prowadnicy łańcuchowej -25 ... 60 °C. Brak ekranowania upraszcza montaż w aplikacjach sygnałowych, gdzie nie jest wymagana ochrona przed zakłóceniami.

• odporność na olej i ścieranie dzięki powłoce PUR
• bezhalogenowa osłona, co ogranicza emisję dymu w razie przegrzania
• żółta izolacja RAL 1003 dla szybkiej identyfikacji przewodu
• możliwość pracy w prowadnicy łańcuchowej przy zachowaniu elastyczności

Parametry elektryczne i stopień ochrony

Złącza mają styki pokryte złotem Au, gniazda CuSn, piny CuZn. Napięcie znamionowe wynosi 30 V, prąd znamionowy 1,5 A. Przewód charakteryzuje się rezystancją żyły typowo 140 Ohm/km, pojemnością własną 57,5 pF/m oraz rezystancją izolacji 100 MOhm. Specyficzna rezystancja objętościowa >= 7E+15 Ohm*cm i rezystancja objętościowa 3 mOhm wspierają stabilność sygnału w obwodach bezpieczeństwa.

Stopień ochrony obudowy po dociśnięciu to IP67, klasa zanieczyszczenia 3. Napięcie próbne 3 000 V potwierdza margines bezpieczeństwa przy instalacjach niskonapięciowych. Materiał styków Au ogranicza utlenianie i zapewnia powtarzalny kontakt w warunkach wilgotnych.

• złącze proste M8 żeńskie i męskie, 8 biegunów
• szczelność IP67 w połączeniu
• prąd 1,5 A przy 30 V dla sygnałów i zasilania czujników bezpieczeństwa
• wysoka rezystancja izolacji dla długiej żywotności

Montaż i zgodność

Obudowa złącza z PUR, czarna, z momentem dokręcania śruby blokującej 0,4 Nm. Masa netto 45 g, masa brutto 49 g. Kabel posiada aprobaty CE, UKCA, cULus Listed oraz certyfikat AWM-Style 20233 dla przewodu. Zgodność z RoHS 2011/65/EU 2015/863/EU.

Proste kształty obu końcówek ułatwiają montaż w ciasnych szafach i na maszynach. Brak ekranu zmniejsza sztywność, a odporność na temperaturę -40 ... 80 °C pozwala na zastosowanie w chłodniach i na zewnątrz. Przewód nadaje się do łączenia modułów PSEN, czujników i sterowników w systemach bezpieczeństwa wymagających niezawodnego połączenia 8-pinowego M8.
