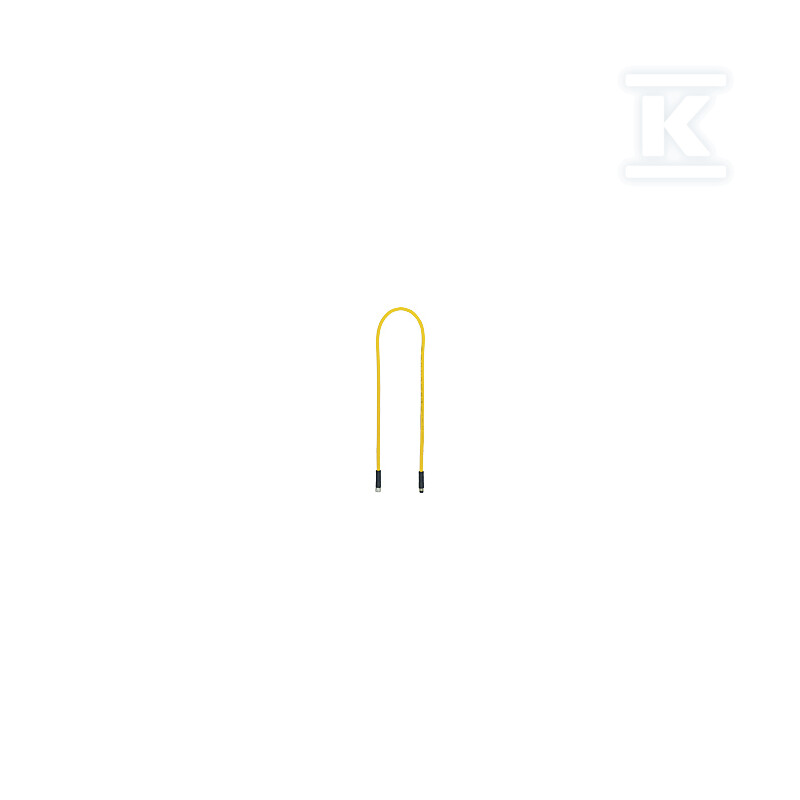

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M8, złącze proste M8, kodowanie A, długość przewodu: 0, 5m 533155

Przewód połączeniowy M8 8-pinowy PUR do czujników i elementów wykonawczych

Przewód łączy urządzenia w automatyce przemysłowej za pomocą dwóch prostych złączy M8 8-pinowych z kodowaniem A - wtyku i gniazda - w wersji żółtej zbliżonej do RAL 1003. Długość 0,5 m i elastyczna budowa z poliuretanu sprawiają, że sprawdza się w miejscach o ograniczonej przestrzeni oraz w ciągach kablowych, gdzie liczy się szybki montaż i czytelna identyfikacja. Żółta powłoka zwiększa widoczność w instalacji, a prosta geometria obu końcówek ułatwia podłączenie bez konieczności obracania złącza.

Konstrukcja kabla i odporność mechaniczna

Osłona wykonana jest z poliuretanu PUR, bezhalogenowego i odpornego na olej, ścieranie oraz promieniowanie UV. Kabel zachowuje elastyczność w szerokim zakresie temperatur roboczych od -40 °C do 80 °C po montażu bez wibracji i jest przeznaczony do pracy w prowadnicach łańcuchowych.

• średnica zewnętrzna ok. 5,7 mm, przekrój żył 0,14 mm2, AWG 26
• 8 żył okrągłych z wypełnieniem, bez ekranu
• zalecany promień gięcia przy układaniu 5 x O
• odporność na ciągłe zginanie i tarcie w łańcuchach kablowych

Materiał izolacji żył to PP o zwiększonej odporności na zimno, a całość jest zgodna z UL AWM-Style 20233 UL/CSA. Waga netto ok. 30 g, brutto ok. 32 g.

Złącza M8 i parametry elektryczne

Oba końce to proste złącza M8 8-pinowe, A-kodowane, z czarną obudową z PUR. Styki wykonane są z CuSn, a powierzchnie stykowe pokryte są złotem Au, co ogranicza oporność stykową i poprawia trwałość połączenia.

• prąd znamionowy 1,5 A, napięcie znamionowe 30 V
• stopień ochrony IP67, klasa zanieczyszczenia 3
• moment dokręcania śruby blokującej 0,4 Nm
• materiał styków gniazda CuSn, styków wtyku CuZn

Złącza są proste po obu stronach, co upraszcza prowadzenie przewodu w ciasnych obudowach i przy montażu w linii. Brak ekranu oznacza zastosowanie w obwodach sygnałowych i zasilających o niskim poziomie zakłóceń.

Zastosowanie w instalacjach przemysłowych

Przewód przeznaczony jest do niezawodnego połączenia czujników i elementów wykonawczych w automatyzacji. Elastyczna konstrukcja PUR i odporność na mechaniczne przeciążenia pozwalają na montaż w ruchomych odcinkach instalacji, w tym w łańcuchach kablowych z dużymi wymaganiami dotyczącymi giętkości i odporności na zużycie.

• stabilna praca w temperaturach od -40 °C do 80 °C
• odporność na oleje i czynniki chemiczne spotykane w produkcji
• dobra widoczność dzięki żółtej izolacji RAL 1003
• szybki montaż dzięki kodowaniu A i prostym wtykom

Dzięki temu instalator zyskuje pewny montaż bez ryzyka pomyłki, a użytkownik końcowy - trwałe połączenie w warunkach przemysłowych.

Zgodność i certyfikaty

Urządzenie spełnia wymagania CE, UKCA oraz cULus Listed. Kabel posiada aprobatę UL AWM-Style 20233 UL/CSA i odporność ogniową CSA FT-2 UL 1581. Deklarowana jest zgodność z dyrektywą RoHS 2011/65/EU 2015/863/EU. Parametry elektryczne i mechaniczne są zgodne z typem LiF9Y11Y, a specyficzna rezystancja stykowa >= 7E+15 Ohm*cm wspiera stabilność połączenia w długim okresie eksploatacji.
