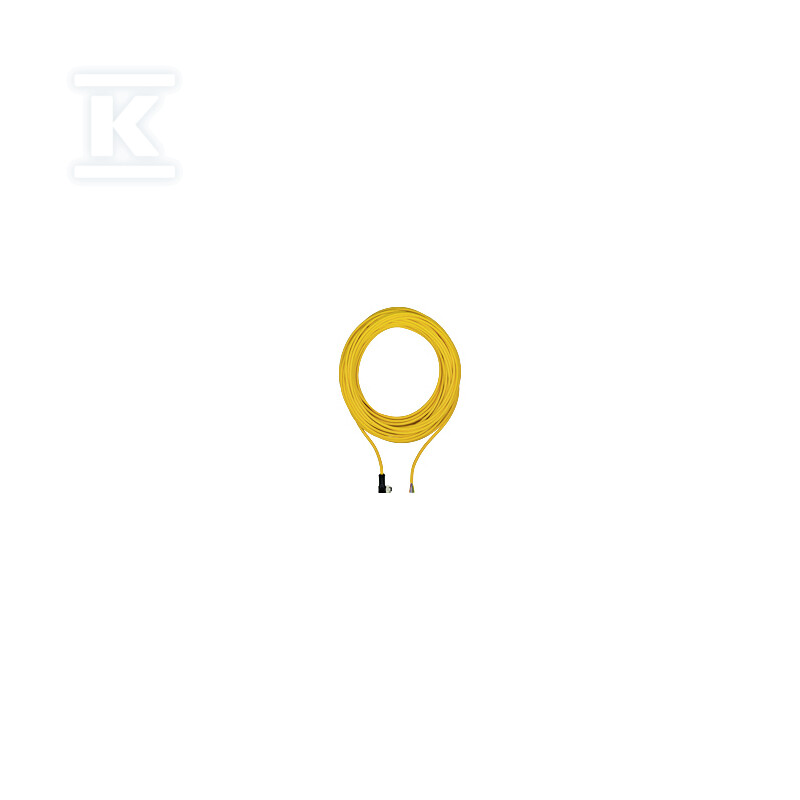

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo kątowe M12, niezarobiony, kodowanie A, długość przewodu: 10m 540324

Przewód połączeniowy PUR z gniazdem M12 8-pin kątowym do zastosowań w prowadnicach łańcuchowych

Przewód o długości 10 m z żółtą izolacją podobną do RAL 1003 łączy gniazdo żeńskie M12 8-pin kątowe A-kodowane z niezarobionym końcem przewodu. Konstrukcja przeznaczona jest do pracy w prowadnicach łańcuchowych i zapewnia elastyczne połączenie w ograniczonej przestrzeni dzięki kątowemu ułożeniu wtyku. Napięcie znamionowe 30 V i prąd znamionowy 2 A pozwalają na zasilanie i sygnalizację w systemach bezpieczeństwa i automatyki, a brak ekranu upraszcza okablowanie tam, gdzie nie jest wymagana ochrona przed zakłóceniami.

Konstrukcja i materiały

Osłona wykonana jest z poliuretanu PUR, odpornego na olej i zgodnego z wymaganiami do ciągłego przeciągania. Przewód jest bezhalogenowy i spełnia wymagania trudnopalności UL VW1, FT1. Rdzeń miedziany o przekroju 0,25 mm2, AWG 24, ułożony w 8 żyłach okrągłych z wypełnieniem, zapewnia stabilność mechaniczną przy średnicy zewnętrznej ok. 6,1 mm. Minimalny promień gięcia przy układaniu to 5 x O, a zdolność do pracy w prowadnicach łańcuchowych potwierdzona jest w danych producenta.

Złącze M12 ma obudowę z PUR w kolorze czarnym, pierścień gwintowany CuZn niklowany oraz styki z CuSn z powierzchnią pokrytą złotem Au. Materiał izolacji żył to PP, a powłoka zewnętrzna TPU / TPE-U PUR. Stopień ochrony obudowy IP68 gwarantuje szczelność w warunkach zapylonych i wilgotnych.

Zastosowanie i warunki pracy

Przewód pracuje w temperaturze otoczenia od -25 °C do 80 °C po montażu bez wibracji. Kategoria przepięciowa II i stopień zanieczyszczenia 3 określają zakres instalacji przemysłowych, w których może być stosowany. Niskie opory i pojemność przewodowa typowa dla kabla wspierają sygnały w systemach z czujnikami i blokadami bezpieczeństwa.

Dzięki odporności na olej i bezhalogenowej budowie nadaje się do środowisk produkcyjnych z mechanicznym zużyciem i ograniczoną przestrzenią montażową. Kątowe gniazdo ułatwia prowadzenie przewodu równolegle do obudowy urządzenia, a otwarty koniec pozwala na indywidualne docięcie i zakończenie zgodnie z potrzebą instalatora.

Zgodność i certyfikaty

Produkt posiada aprobaty CE, UKCA oraz cULus Listed. Kabel spełnia normę UL AWM-Style 20233 UL/CSA, a złącze klasę palności UL94 V-0. Deklarowana zgodność z dyrektywą RoHS 2011/65/EU i 2015/863/EU występuje z wyjątkiem 6c. Zgodnie z informacją REACH wyrób zawiera substancję SVHC ołowiu CAS 7439-92-1 w ilości > 0,1%. Klasyfikacja WEEE to urządzenia zasilające o rozmiarze < 50 cm.
