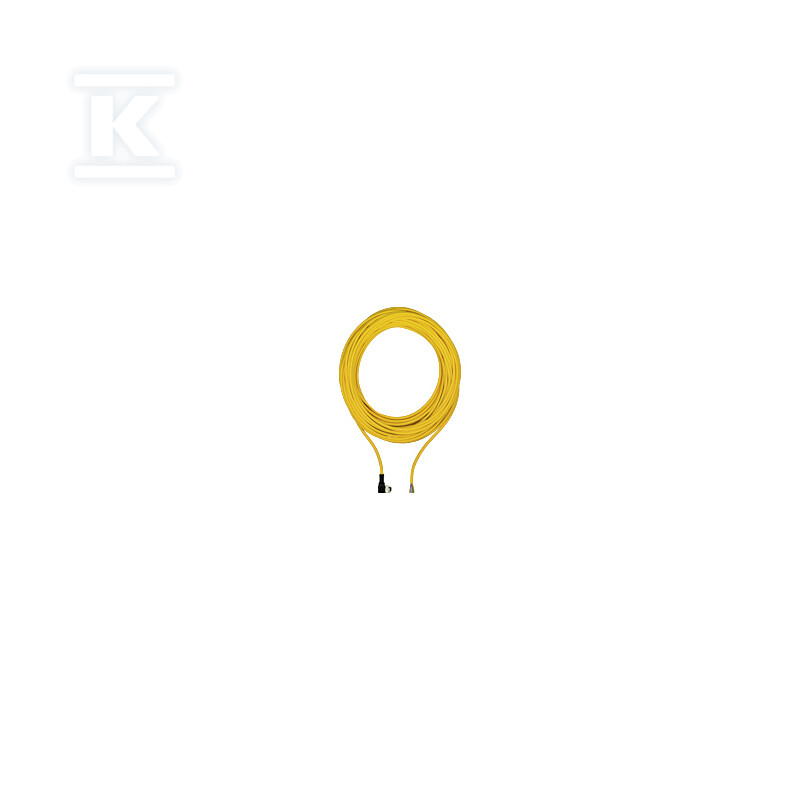

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo kątowe M12, niezarobiony, kodowanie A, długość przewodu: 30m 540325

Przewód połączeniowy PUR z gniazdem M12 8-pin kątowym do prowadnic łańcuchowych

Przewód przeznaczony do połączeń, gdzie wymagana jest trwałość mechaniczna przy ciągłym ruchu w prowadnicy łańcuchowej. Żółta powłoka PUR w kolorze zbliżonym do RAL 1003. Konstrukcja z otwartym końcem przewodu.

Konstrukcja i materiał przewodu

Osłona wykonana jest z poliuretanu PUR, bezhalogenowego i odpornego na olej. Materiał zachowuje elastyczność w szerokim zakresie temperatur pracy od -25 °C do 80 °C po montażu bez wibracji. Przewód jest przystosowany do pracy w prowadnicach łańcuchowych, z promieniem gięcia przy układaniu 5 x średnica zewnętrzna. Średnica zewnętrzna wynosi 6,1 mm, a przekrój żył 0,25 mm2, AWG 24, w ośmiu żyłach okrągłych z wypełnieniem plastikowym. Izolacja żył to PP, a materiał powłoki to TPU / TPE-U PUR. Kabel nie jest ekranowany. Odporność na płomień potwierdzona jest klasami UL VW1, FT1, a złącze spełnia UL94 V-0. Masa netto to 1340 g, masa brutto 1460 g przy długości 30 m.

Złącze M12 i parametry elektryczne

Po stronie urządzenia znajduje się 8-pinowe gniazdo kątowe M12, żeńskie, kodowane A. Powierzchnie stykowe pokryte są złotem, a materiał styków to CuSn. Pierścień gwintowany wykonany jest z CuZn niklowanego. Stopień ochrony IP68. Napięcie znamionowe wynosi 30 V, prąd znamionowy 2 A. Po stronie zewnętrznej przewód kończy się niezarobioną końcówką. Brak ekranu.

Zastosowanie i warunki pracy

Rozwiązanie sprawdza się w obwodach z ruchem ciągłym. Temperatura otoczenia kabla po montażu od -25 °C do 80 °C. Przewód jest odporny na działanie olejów i spełnia wymagania dla instalacji w prowadnicach łańcuchowych. Aprobaty CE, UKCA oraz cULus Listed potwierdzają zgodność z wymaganiami rynkowymi, a oznaczenie UL AWM-Style 20233, UL/CSA dotyczy samego kabla.
