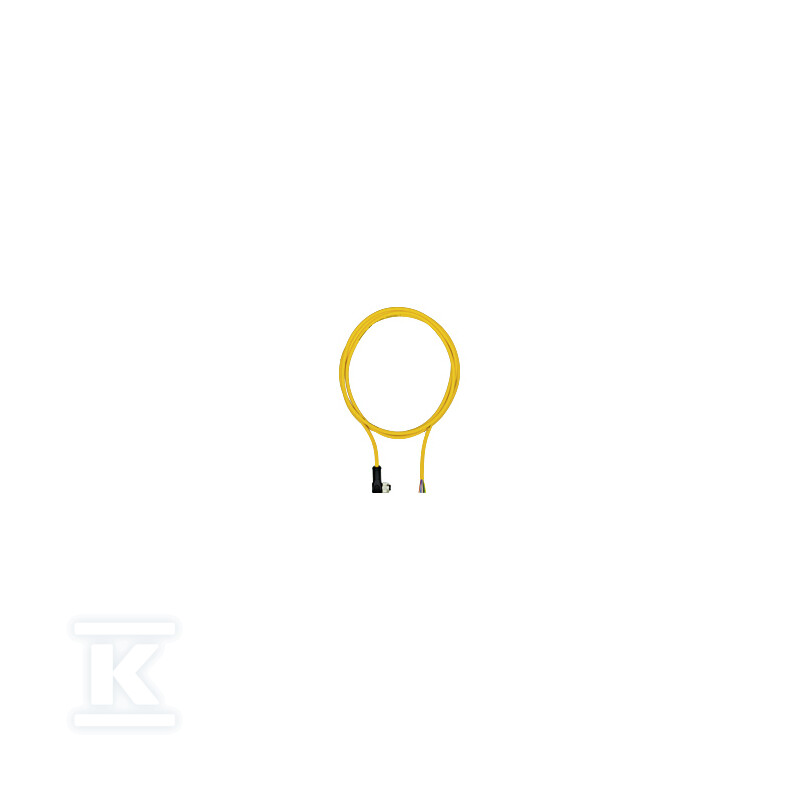

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo kątowe M12, niezarobiony, kodowanie A, długość przewodu: 3m 540322

Przewód połączeniowy M12 8-pin z kątowym gniazdem do zastosowań mobilnych

Przewód PUR w kolorze żółtym RAL1003 o długości 3 m łączy kątowe 8-pinowe gniazdo M12 z niezarobionym końcem pigtail. Konstrukcja przeznaczona jest do pracy w prowadnicach łańcuchowych i w instalacjach wymagających dużej elastyczności oraz odporności mechanicznej. Kodowanie A zapewnia zgodność z powszechnie stosowanymi złączami w automatyce przemysłowej, a kątowe ułożenie wtyku ułatwia prowadzenie przewodu w ciasnych przestrzeniach obudów i przy urządzeniach montowanych blisko siebie.

Konstrukcja i materiały

Osłona wykonana jest z poliuretanu PUR, materiału odpornego na ścieranie, oleje i działanie czynników mechanicznych typowych dla ruchu w prowadnicy łańcuchowej. Powłoka w kolorze żółtym RAL1003 dobrze kontrastuje na tle maszyn i ułatwia identyfikację okablowania. Przewód jest bezhalogenowy, co ogranicza emisję dymu i gazów korozyjnych w przypadku przegrzania.

Zakres temperatur pracy po montażu bez wibracji wynosi od -25 °C do 80 °C, co pozwala na zastosowanie zarówno w chłodnych halach produkcyjnych, jak i w miejscach o podwyższonej temperaturze otoczenia. Stopień ochrony IP68 zapewnia szczelność przed pyłem i długotrwałym zanurzeniem w wodzie, a elastyczna budowa PUR utrzymuje giętkość nawet przy wielokrotnym zginaniu.

• odporność na ścieranie i zginanie w prowadnicach łańcuchowych
• bezhalogenowa osłona PUR
• widoczny kolor żółty RAL1003 ułatwiający identyfikację

Złącze i parametry elektryczne

Po stronie urządzenia znajduje się kątowe gniazdo M12 8-pin female z kodowaniem A. Po stronie instalacji przewód kończy się niezarobioną końcówką pigtail, co umożliwia dopasowanie do konkretnego schematu połączeń w rozdzielnicy lub sterowniku. Styki wykonane są z CuSn z pokryciem z złota, co ogranicza ryzyko korozji i zapewnia stabilny kontakt w warunkach przemysłowych.

Parametry elektryczne przewodu to napięcie znamionowe 30 V oraz prąd znamionowy 2 A na styk. Przewód nie jest ekranowany, co jest typowe dla połączeń sygnałowych i zasilających w niskim napięciu w systemach bezpieczeństwa i czujników. Liczba biegunów 8 pozwala na transmisję sygnałów oraz zasilania w jednym kablu.

• kątowe gniazdo M12 8-pin female, kodowanie A
• niezarobiony koniec pigtail do indywidualnego podłączenia
• styki CuSn z pokryciem złotym

Zastosowanie i warunki pracy

Przewód przeznaczony jest do połączeń w systemach automatyki, czujnikach bezpieczeństwa i urządzeniach PSEN, gdzie wymagana jest mobilność i odporność na ruch ciągły. Dzięki zgodności z prowadnicami łańcuchowymi sprawdza się w robotyce, maszynach pakujących i liniach montażowych z częstym przemieszczaniem kabli.

Elastyczna osłona PUR i szeroki zakres temperatur pozwalają na montaż w instalacjach narażonych na wahania klimatyczne oraz na działanie pyłu i wilgoci. Stopień ochrony IP68 oraz bezhalogenowa konstrukcja zwiększają bezpieczeństwo pracy w środowisku przemysłowym, a kątowe wyjście złącza ogranicza naprężenia mechaniczne na wtyku.

• dedykowany do prowadnic łańcuchowych i aplikacji mobilnych
• praca w temperaturze od -25 °C do 80 °C po montażu
• odporność na pył i wodę przy klasie IP68
