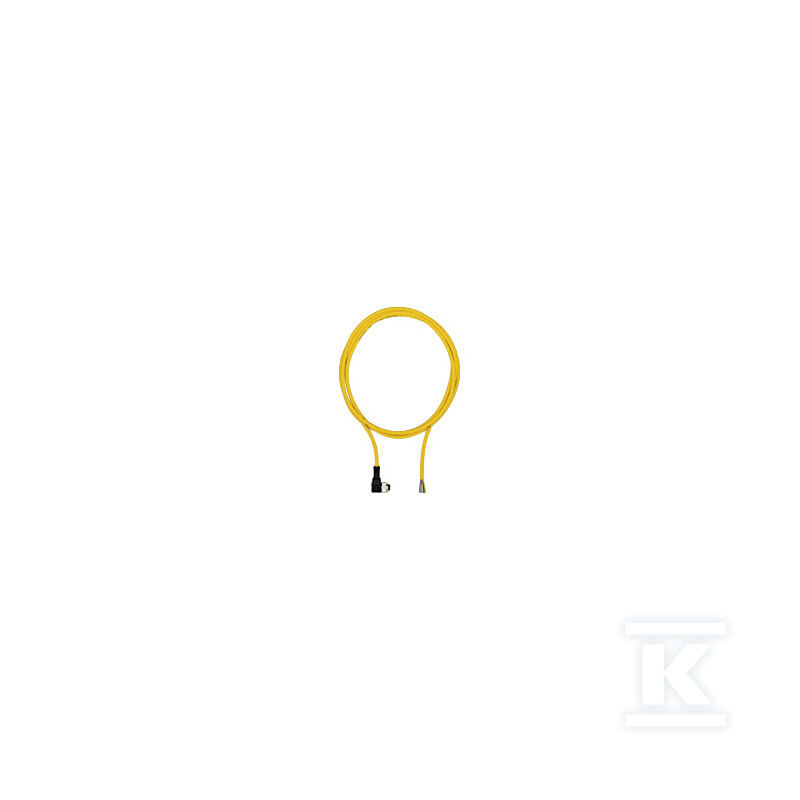

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo kątowe M12, niezarobiony, kodowanie A, długość przewodu: 5m 540323

Przewód połączeniowy PUR z kątowym gniazdem M12 8-pin do zastosowań mobilnych

Przewód przeznaczony do połączeń w systemach bezpieczeństwa i automatyki, gdzie wymagana jest trwałość mechaniczna przy ciągłym ruchu. Żółta powłoka w kolorze zbliżonym do RAL 1003 ułatwia identyfikację instalacji na hali, a kątowe gniazdo M12 8-pin z kodowaniem A zapewnia pewne połączenie w ciasnych przestrzeniach. Otwarty koniec przewodu pozwala na indywidualne zarobienie po stronie urządzenia, co daje elastyczność przy montażu.

Konstrukcja i materiały

Osłona wykonana jest z poliuretanu PUR, co przekłada się na odporność na ścieranie, działanie olejów oraz warunki występujące w prowadnicach łańcuchowych. Kabel jest bezhalogenowy i spełnia wymagania odporności ogniowej UL VW1, FT1. Materiał izolacji żył to PP, a zewnętrzna powłoka TPU / TPE-U zapewnia elastyczność w niskich temperaturach.

Złącze M12 żeńskie 8-pin ma kształt kątowy, co ogranicza naprężenia na wtyku przy prowadzeniu przewodu. Styki wykonane są z CuSn, a powierzchnie stykowe pokryte są złotem dla stabilności połączenia. Pierścień gwintowany to CuZn niklowany, a obudowa złącza z PUR. Stopień ochrony IP68 gwarantuje szczelność w warunkach zapylonych i wilgotnych.

Zastosowanie w prowadnicach łańcuchowych i warunki pracy

Przewód jest dedykowany do pracy w prowadnicach łańcuchowych i aplikacji z ciągłym ruchem. Deklarowana zdolność do ciągnięcia oraz promień gięcia przy układaniu 5 x O pozwalają na montaż bez ryzyka uszkodzenia mechanicznego. Średnica zewnętrzna kabla to 6,1 mm, a przekrój żył 0,25 mm2, AWG 24, co ułatwia prowadzenie w łańcuchach.

Zakres temperatury otoczenia po montażu bez wibracji to -25 ... 80 °C. Kabel nie jest ekranowany, co upraszcza trasowanie w instalacjach sygnałowych niskonapięciowych. Masa netto to ok. 251 g przy długości 5 m, co ma znaczenie przy projektowaniu ruchomych ramion i wózków.

Parametry elektryczne i mechaniczne

Połączenie 8-biegunowe z kodowaniem A umożliwia transmisję sygnałów i zasilania w jednym przewodzie. Napięcie znamionowe to 30 V, a prąd znamionowy In wynosi 2 A. Końcówka po stronie urządzenia jest niezarobiona, co pozwala na dopasowanie do konkretnego złącza lub zacisku.

Kabel zawiera 8 żył miedzianych o budowie okrągłej z wypełnieniem, bez ekranu. Rezystancja żyły K1 to ok. 79 Ohm/km, a pojemność właściwa ok. 64,6 pF/m. Złącze spełnia klasę palności UL94 V-0. Certyfikaty CE, UKCA oraz cULus Listed potwierdzają zgodność z wymaganiami rynkowymi.
