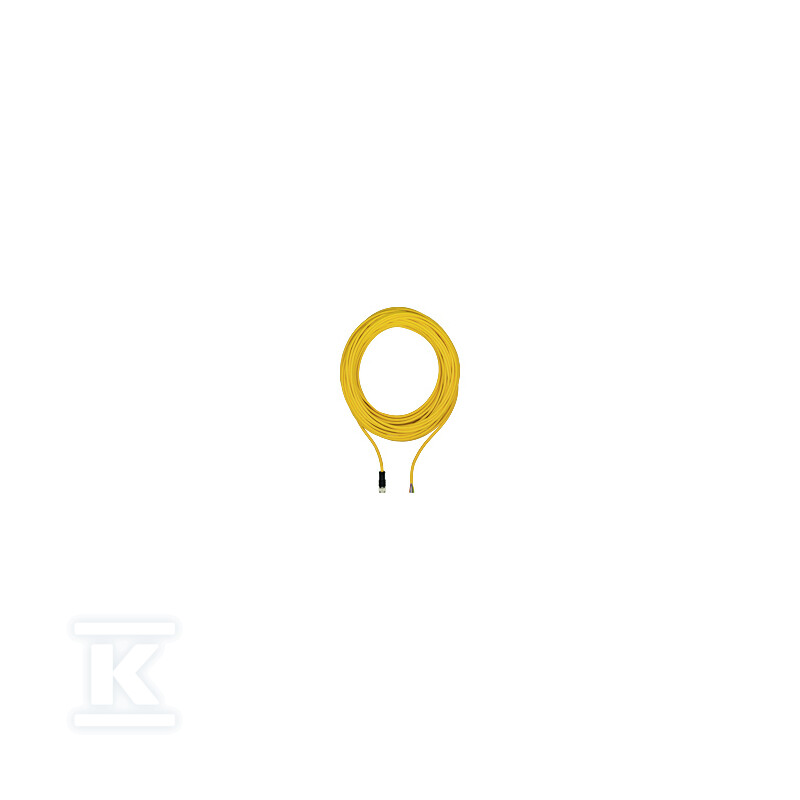

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, niezarobiony, kodowanie A, długość przewodu: 10m 540321

Przewód połączeniowy PUR z prostym gniazdem M12 8-pin do prowadnic łańcuchowych

Przewód przeznaczony do połączeń w automatyce przemysłowej i systemach bezpieczeństwa, z prostym gniazdem M12 8-pin na jednej stronie i niezarobionym końcem na drugiej. Wykonanie z poliuretanu w kolorze żółtym zbliżonym do RAL 1003 ułatwia identyfikację w instalacji, a konstrukcja przeznaczona do pracy w prowadnicach łańcuchowych zapewnia stabilność przy ciągłym ruchu. Kodowanie A i ośmiopinowe złącze pozwalają na transmisję sygnałów i zasilania w jednym przewodzie, a otwarty koniec umożliwia dopasowanie do konkretnego okablowania po stronie urządzenia.

Budowa mechaniczna i materiałowa

Osłona przewodu to poliuretan PUR, bezhalogenowy i odporny na olej. Izolacja żył wykonana jest z PP, a zewnętrzna powłoka kabla z TPU / TPE-U PUR. Materiał obudowy złącza to PUR w kolorze czarnym, pierścień gwintowany CuZn niklowany. Styki wykonane są z CuSn, a powierzchnie stykowe pokryte są złotem. Kabel ma średnicę zewnętrzną ok. 6,1 mm, przekrój żyły 0,25 mm2, co odpowiada AWG 24. Ułożenie to 8 żył okrągłych z wypełnieniem plastikowym, bez ekranu. Przewód jest odporny na płomień zgodnie z UL VW1, FT1, a złącze spełnia klasę palności UL94 V-0. Waga netto ok. 490 g.

• odporność na ścieranie i zginanie w prowadnicach łańcuchowych
• odporność na oleje i działanie czynników mechanicznych
• bezhalogenowa konstrukcja kabla
• złote pokrycie styków dla stabilności połączenia

Warunki pracy i montaż

Przewód nadaje się do montażu w prowadnicach łańcuchowych i do ciągłego prowadzenia. Minimalny promień gięcia przy układaniu to 5 x O. Po montażu, bez wibracji, dopuszczalna temperatura otoczenia kabla wynosi od -25 °C do 80 °C. Stopień ochrony złącza to IP68, co zapewnia szczelność w warunkach zapylonych i wilgotnych. Długość kabla to 10 m, a kolor izolacji żółty zbliżony do RAL 1003 ułatwia rozróżnienie w wiązkach. Końcówka po stronie urządzenia jest niezarobiona, co pozwala na indywidualne przygotowanie zakończenia.

• praca w zakresie temperatur od -25 °C do 80 °C po montażu
• szczelność IP68 w złączu
• możliwość ciągłego ruchu w prowadnicy łańcuchowej
• prosty kształt złącza M12 ułatwia montaż w ciasnych przestrzeniach

Dane elektryczne i zgodność

Złącze M12 żeńskie 8-pinowe, proste, z kodowaniem A. Napięcie znamionowe 30 V, prąd znamionowy 2 A. Przewód nieekranowany, przeznaczony do sygnałów i zasilania niskonapięciowego. Oznaczenie kabla LiF9Y11Y, zgodne z UL AWM-Style 20233 oraz UL/CSA. Produkt posiada aprobaty CE, UKCA, cULus Listed. Zgodność RoHS i brak substancji SVHC. Kategoria przepięciowa II, stopień zanieczyszczenia 3.

• napięcie znamionowe 30 V i prąd 2 A w standardzie dla złączy M12
• kodowanie A zapewnia kompatybilność z powszechnie stosowanymi urządzeniami
• otwarty koniec przewodu umożliwia dopasowanie do instalacji
• parametry mechaniczne i elektryczne utrzymane przy ciągłym ruchu
