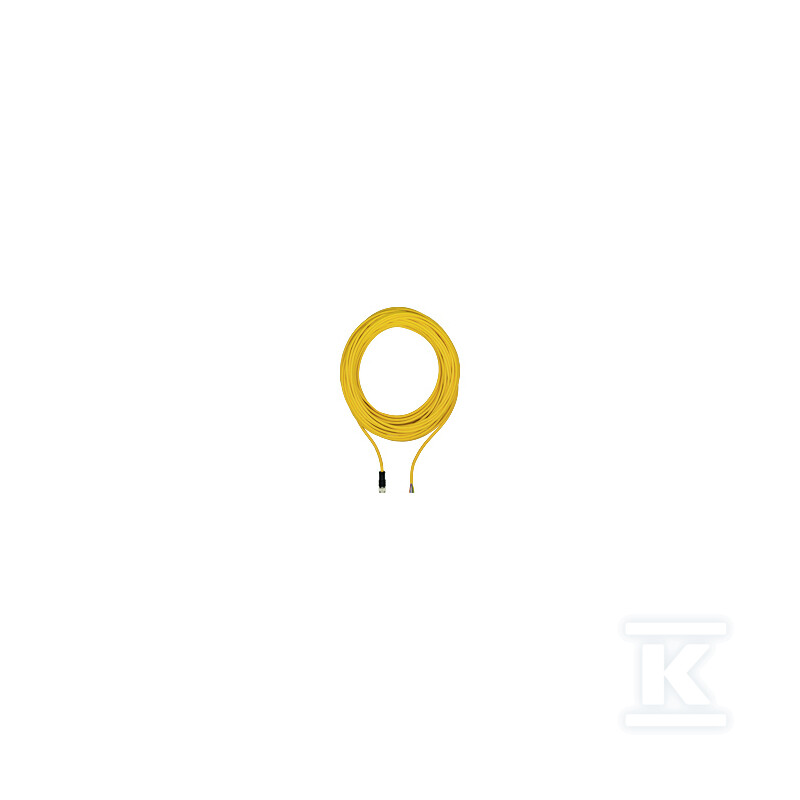

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, niezarobiony, kodowanie A, długość przewodu: 30m 540326

Przewód połączeniowy PUR 8-pin M12 do prowadnic łańcuchowych

Przewód o długości 30 m z prostym 8-pinowym gniazdem M12 i otwartym końcem przewodu przeznaczony jest do połączeń sensor-aktor w automatyce przemysłowej. Żółta izolacja zbliżona do RAL 1003 oraz osłona z poliuretanu PUR pozwalają na pracę w prowadnicach łańcuchowych i w warunkach wymagających elastycznego ułożenia. Kodowanie A oraz nieekranowana budowa 8 żył 0,25 mm2 AWG 24 odpowiadają typowym zastosowaniom z systemami PSEN.

Budowa kabla i złącza

Rdzeń wykonano z miedzi, izolacja żył to PP, a zewnętrzna osłona to TPU / TPE-U PUR w kolorze żółtym. Kabel typu LiF9Y11Y ma średnicę zewnętrzną 6,1 mm i jest bezhalogenowy. Przewód jest odporny na olej i spełnia wymagania odporności palnej UL VW1, FT1. Zdolność do pracy w prowadnicy łańcuchowej potwierdzają parametry gięcia: promień gięcia przy układaniu 5 x O oraz dopuszczalna temperatura otoczenia kabla po montażu bez wibracji od -25 °C do 80 °C.

Złącze M12 jest proste, żeńskie, 8-biegunowe z kodowaniem A. Obudowa złącza wykonana jest z PUR w kolorze czarnym, pierścień gwintowany z CuZn niklowanego. Styki wykonano z CuSn z pokryciem Au, co ogranicza oporność stykową. Po stronie przewodu zastosowano końcówkę niezarobioną, przeznaczoną do samodzielnego zakończenia.

Właściwości elektryczne i ochrona

Napięcie znamionowe wynosi 30 V, prąd znamionowy In 2 A. Liczba biegunów to 8, przewód jest nieekranowany. Stopień ochrony IP68 zapewnia szczelność w warunkach zapylonych i wilgotnych. Kategoria przepięciowa II oraz stopień zanieczyszczenia 3 opisują warunki pracy w typowych obudowach maszynowych.

Złącze i kabel posiadają aprobaty CE, UKCA, cULus Listed. Kabel ma aprobatę UL AWM-Style 20233 UL/CSA, złącze UL94 V-0. Zgodność z dyrektywą RoHS 2011/65/EU 2015/863/EU jest potwierdzona, z wyjątkiem 6c. W deklaracji REACH wskazano obecność ołowiu jako substancji SVHC powyżej 0,1 % CAS 7439-92-1, wpis SCIP jest dostępny.

Montaż i zastosowanie w automatyce

Prosty kształt wtyku M12 ułatwia podłączenie w ciasnych przestrzeniach szaf i obudów czujników. Otwarty koniec przewodu pozwala na dopasowanie zakończenia do konkretnego urządzenia na miejscu instalacji. Dzięki odporności na olej, braku halogenów i możliwości pracy w prowadnicy łańcuchowej przewód sprawdza się w robotyce, maszynach pakujących i systemach bezpieczeństwa PSEN, gdzie wymagana jest trwała, elastyczna linia sygnałowa o długości 30 m.

Masa netto wynosi 1350 g, masa brutto 1450 g. Kabel jest przeznaczony do użytku przemysłowego, nie do instalacji stałej w budynkach mieszkalnych.
