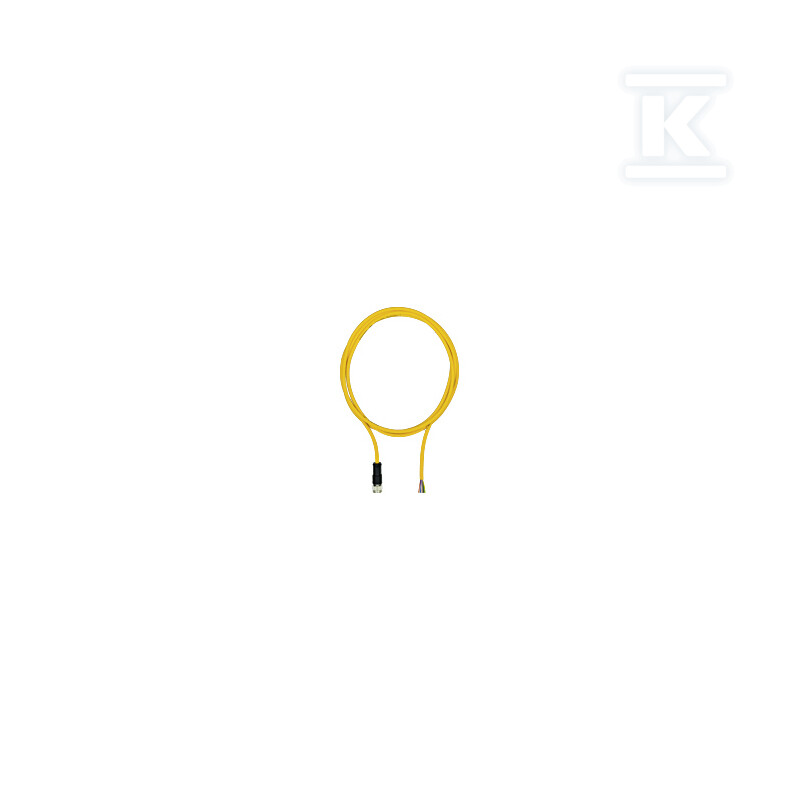

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, niezarobiony, kodowanie A, długość przewodu: 3m 540319

Przewód połączeniowy M12 8-pin do zastosowań mobilnych i stałych

Przewód przeznaczony do łączenia czujników, elementów wykonawczych i systemów bezpieczeństwa w instalacjach przemysłowych, gdzie wymagana jest stabilna praca w szerokim zakresie temperatur. Żółta powłoka zbliżona do RAL 1003 ułatwia identyfikację w wiązkach, a prosta wtyczka żeńska M12 z kodowaniem A zapewnia szybkie i pewne połączenie bez ryzyka pomyłki biegunowej.

Budowa i materiały przewodu

Rdzeń tworzy 8 żył miedzianych o przekroju 0,25 mm2, AWG 24, z izolacją PP, ułożonych w okrąg z plastikowym wypełniaczem. Brak ekranu ogranicza wagę i zwiększa elastyczność. Zewnętrzna osłona z poliuretanu PUR, w wersji TPU / TPE-U, zapewnia odporność na olej i ścieranie, jest bezhalogenowa i odporna na płomień zgodnie z UL VW1, FT1. Średnica zewnętrzna kabla wynosi ok. 6,1 mm, a minimalny promień gięcia to 5 x O w ułożeniu stałym i 10 x O w ruchu.

Po stronie złącza znajduje się proste gniazdo żeńskie M12 8-pin z kodowaniem A. Obudowa złącza wykonana jest z PUR w kolorze czarnym, pierścień gwintowany z CuZn niklowanego, a styki z CuSn z powierzchnią pokrytą złotem Au. Po stronie instalacji przewód kończy się niezarobioną końcówką otwartą, co pozwala na dopasowanie do konkretnego systemu zaciskowego. Po dociśnięciu złącze osiąga stopień ochrony IP68, a cały zestaw jest przystosowany do pracy w środowisku o stopniu zanieczyszczenia 3.

Parametry elektryczne i mechaniczne

Znamionowe napięcie pracy to 30 V, a prąd znamionowy 2 A. Przewód wytrzymuje napięcie próbne 3 000 V. Typowy opór żyły wynosi 79 Ohm/km, rezystancja izolacji 100 MOhm, a rezystancja objętościowa >= 7E+15 Ohm*cm. Pojemność właściwa kabla to 64,6 pF/m, co przekłada się na stabilną transmisję sygnałów w typowych aplikacjach czujnikowych.

Zakres temperatur pracy po montażu bez wibracji to -25 ... 80 °C. Kabel jest odporny na olej, bezhalogenowy i spełnia wymagania palności UL VW1, FT1. Złącze posiada klasę palności UL94 V-0.

Zastosowanie i warunki pracy

Konstrukcja przeznaczona do prowadnic łańcuchowych sprawdza się w aplikacjach z ciągłym ruchem, takich jak roboty, linie montażowe i maszyny pakujące. Elastyczna osłona PUR i dopasowany promień gięcia minimalizują zmęczenie materiału, a brak ekranu ułatwia układanie w ciasnych przestrzeniach. Żółty kolor izolacji ułatwia szybką identyfikację w wiązkach wieloprzewodowych.

Proste gniazdo M12 8-pin z kodowaniem A jest kompatybilne z systemami bezpieczeństwa i innymi urządzeniami wykorzystującymi 8-biegunowe złącza M12. Niezarobiony koniec przewodu pozwala na indywidualne przygotowanie połączenia w obudowie lub skrzynce zaciskowej, co jest praktyczne dla instalatora przy dopasowywaniu do istniejącej instalacji. Przewód nadaje się do łączenia czujników bezpieczeństwa, modułów I/O i elementów wykonawczych w obwodach niskonapięciowych do 30 V.

Zgodność i certyfikaty

Kabel spełnia wymagania UL/CSA, a złącze jest zgodne z normą UL94 V-0. Deklaracja zgodności RoHS 2011/65/EU 2015/863/EU jest potwierdzona, z wyjątkiem 6c. W dokumentacji REACh wskazano obecność ołowiu w ilości > 0,1 %.
