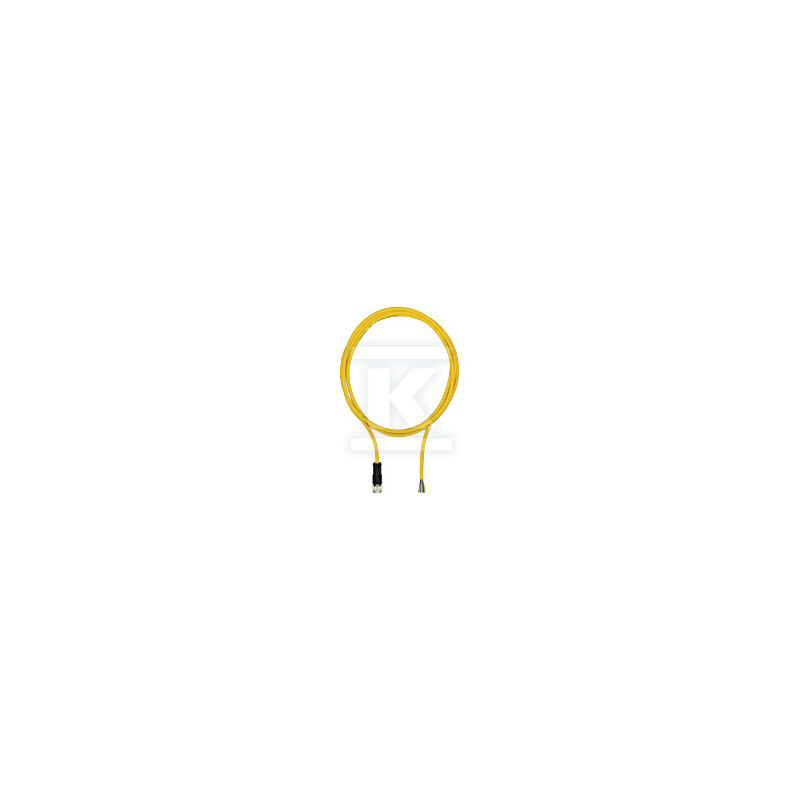

Przewód połączeniowy, PUR, żółty RAL1003, odpowiedni do prowadnic łańcuchowych, 8-pinowe gniazdo proste M12, niezarobiony, kodowanie A, długość przewodu: 5m 540320

Przewód połączeniowy PUR do prowadnic łańcuchowych z gniazdem M12 8-pin

Połączenie czujników bezpieczeństwa i urządzeń automatyki z instalacją wymaga przewodu, który wytrzyma ruch w prowadnicy łańcuchowej i zachowa szczelność w warunkach przemysłowych. Żółta osłona RAL1003 zapewnia dobrą widoczność na hali, a konstrukcja z prostym gniazdem M12 8-pin z kodowaniem A pozwala na szybkie i pewne podłączenie bez dodatkowych przejściówek. Wolny koniec przewodu umożliwia zarobienie po stronie urządzenia zgodnie z własnym schematem okablowania.

Konstrukcja i materiał przewodu

Osłona wykonana jest z poliuretanu PUR, odpornego na olej i ścieranie, co sprawdza się w ciągłym ruchu w prowadnicach łańcuchowych. Przewód jest bezhalogenowy i odporny na płomień zgodnie z UL VW1, FT1, a jego żółta izolacja zewnętrzna ułatwia identyfikację w wiązkach.

• średnica zewnętrzna ok. 6,1 mm, przekrój żył 0,25 mm2, 8 żył okrągłych z wypełnieniem
• promień gięcia przy układaniu ok. 5 x O, co ogranicza naprężenia mechaniczne
• odporność na olej i działanie czynników chemicznych typowych dla produkcji
• masa netto ok. 250 g przy długości 5 m, co ułatwia prowadzenie trasy bez dodatkowego obciążenia mechanicznego

Materiał styków to CuSn, a pokrycie styków to złoto, co ogranicza oporność przejścia i poprawia trwałość połączenia w środowisku przemysłowym. Obudowa złącza wykonana jest z PUR, a pierścień gwintowany z CuZn niklowanego.

Złącze M12 8-pin i wykonanie elektryczne

Po stronie urządzenia znajduje się proste gniazdo żeńskie M12 8-pin z kodowaniem A, po stronie instalacji przewód kończy się niezarobioną końcówką do samodzielnego zakończenia. Złącze zapewnia stopień ochrony IP68, co chroni przed pyłem i długotrwałym zanurzeniem w warunkach typowych dla maszyn.

• napięcie znamionowe 30 V, prąd znamionowy 2 A
• przewód nieekranowany, przeznaczony do sygnałów czujników i diagnostyki
• oporność przewodnika ok. 79 Ohm/km, pojemność właściwa ok. 64,6 pF/m
• izolacja żył PP, typ kabla LiF9Y11Y

Konstrukcja pozwala na stabilne połączenie mechaniczne i elektryczne przy drganiach, a oś gniazda w układzie prostym ułatwia montaż w ciasnych przestrzeniach szaf i obudów.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do systemów bezpieczeństwa i automatyki, w których wymagana jest komunikacja 8-pinowa, np. z czujnikami PSEN. Długość 5 m umożliwia poprowadzenie trasy w obrębie średniej wielkości stanowiska bez dodatkowych złączy pośrednich.

• temperatura pracy po montażu bez wibracji od -25 °C do 80 °C
• kategoria przepięciowa II, stopień zanieczyszczenia 3
• zatwierdzenia CE, UKCA, cULus Listed, RoHS 2011/65/EU, 2015/863/EU
• zatwierdzenia kabla UL AWM-Style 20233, UL/CSA, złącza UL94 V-0

Dzięki odporności na ruch w prowadnicy i szerokiemu zakresowi temperatur przewód sprawdza się zarówno w montażu stacjonarnym, jak i w aplikacjach z ciągłym ruchem kabla.
