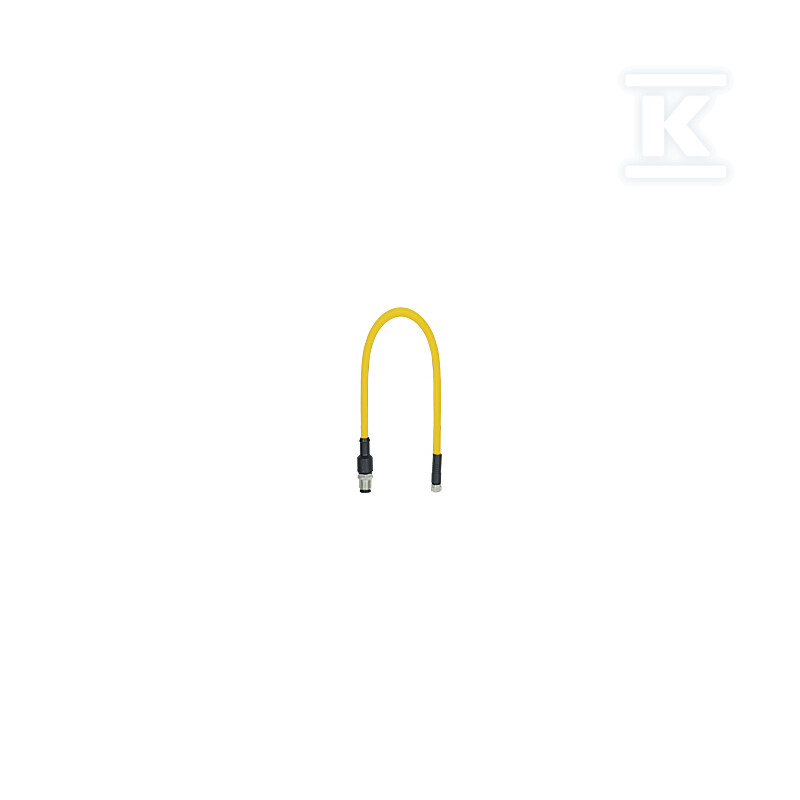

Kabel adapter M12 8-pin / M8 8-pin, IP67, PUR, 0,25 m, do czujników PSEN, przewody 1:1 540329

Kompaktowy adapter M12 8-pin / M8 8-pin do czujników PSEN

Krótki przewód adapterowy o długości 0,25 m łączy złącze M12 8-pin męskie z gniazdem M8 8-pin żeńskim i jest przeznaczony do bezpośredniego podłączenia czujników PSEN. Wykonanie w klasie IP67 oraz obudowa z poliuretanu PUR sprawiają, że rozwiązanie sprawdza się w instalacjach przemysłowych narażonych na zabrudzenia i wilgoć. Przewody wewnętrzne prowadzone są 1:1 dla wszystkich 8 sygnałów, bez ekranu, co upraszcza okablowanie i eliminuje potrzebę dodatkowych przejściówek.

Złącza i okablowanie

Złącze zewnętrzne to prosty M12 8-pin męski z kodowaniem A, zgodny z EN 61076-2-101, a złącze wewnętrzne to proste M8 8-pin żeńskie z kodowaniem A, zgodne z EN 61076-2-104. Powierzchnie stykowe obu złączy wykonano ze złota, piny z CuZn i gniazda z CuSn, co ogranicza opór stykowy i zwiększa trwałość połączeń przy wielokrotnym łączeniu, do 100 cykli łączeniowych na każde złącze.

Przewód typu LiF9Y11Y ma 8 żył o przekroju 0,14 mm2, AWG 26, w izolacji PP o zwiększonej odporności na zimno. Zewnętrzna powłoka kabla to żółty PUR/TPU-TPE-U, zbliżony do RAL 1003, o średnicy maksymalnej 5,7 mm. Kolory żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony. Brak ekranu i separacji warstw przewodów upraszcza montaż w ciasnych przestrzeniach.

Odporność mechaniczna i środowiskowa

Obudowa złączy i osłona kabla z PUR są czarne, bezhalogenowe i wolne od silikonu. Kabel jest odporny na olej oraz ognioodporny zgodnie z CSA FT-2 i UL 1581 Cable Flame. Zakres pracy w temperaturze otoczenia po montażu bez wibracji to -40 ... 80 °C, a w łańcuchu kablowym -25 ... 60 °C.

Rozwiązanie jest przystosowane do pracy w ruchu. Minimalny promień gięcia przy stałym ułożeniu to 5 × O, w ruchu 15 × O, z maksymalną prędkością przesuwu 4 m/s i przyspieszeniem 5 m/s2 przy skoku do 1 m. Kabel wytrzymuje 5 000 000 cykli zginania, co potwierdza przydatność w aplikacjach z łańcuchami kablowymi i robotyzacją. Stopień ochrony IP67 dotyczy zarówno złącza X1, jak i X2 po dociśnięciu, a także samej obudowy.

Dane elektryczne i montaż

Adapter pracuje przy napięciu znamionowym 30 V i prądzie znamionowym 1,5 A. Rezystancja żyły wynosi 140 Ohm/km, pojemność właściwa 57,5 pF/m, a rezystancja izolacji jest na poziomie ? 7E+15 Ohm·cm. Stopień zanieczyszczenia to 3.

Montaż wymaga dokręcenia śruby blokującej momentem 0,4 Nm. Masa netto to 24 g. Certyfikaty obejmują CE, UKCA, cULus Listed oraz aprobatę kabla UL AWM-Style 20233 UL/CSA.
