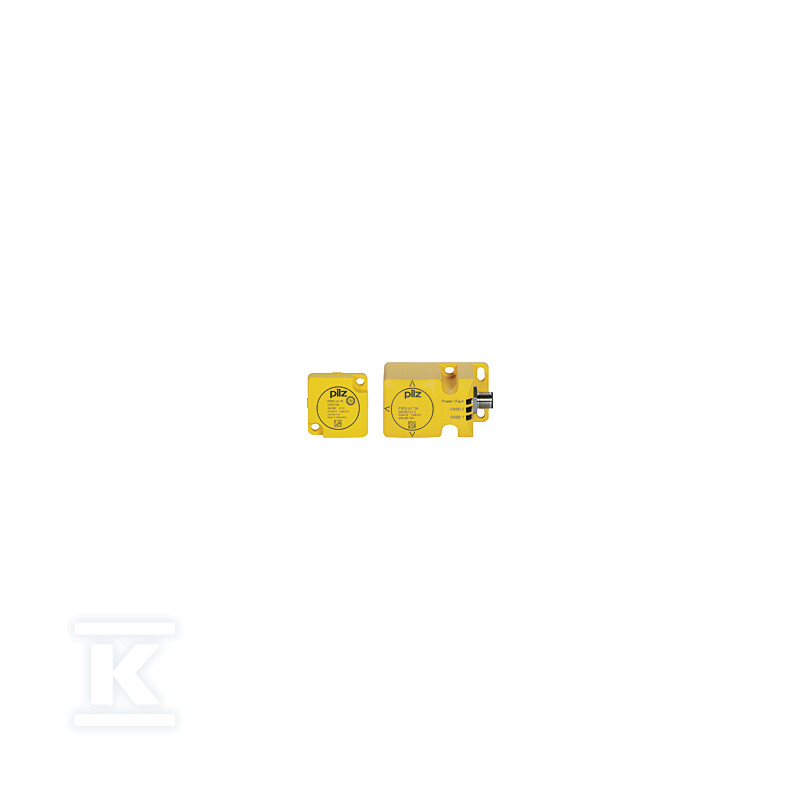

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 4 kierunki działania, odległość przełączania 21 mm, kodowany, z jednym aktuatorem (OSSD1 i 2) 540304

Bezpieczne zabezpieczenie dostępu z technologią RFID i dwoma wyjściami OSSD

Wyłącznik bezpieczeństwa z bezstykową detekcją transpondera RFID zapewnia dwa niezależne bezpieczne wyjścia typu SC w postaci OSSD1 i OSSD2. Rozwiązanie jest kodowane, pracuje w czterech kierunkach działania i jest przeznaczone do zabezpieczania dostępu do stref niebezpiecznych maszyn. Typowa odległość przełączania wynosi 21 mm, bezpieczna odległość wyłączenia Sao to 15 mm, a bezpieczna odległość załączenia Sar to 40 mm.

Konstrukcja i działanie

Detekcja opiera się na zasadzie transpondera. Poziom kodowania według ISO 14119 jest niski, a klasyfikacja do EN 60947-5-3 to PDDB. Urządzenie nie nadaje się do połączenia szeregowego. Cztery kierunki działania zwiększają elastyczność montażu przy bramach, drzwiach lub osłonach otwieranych w różnych płaszczyznach. Obudowa górna wykonana jest z PBT. Wymiary czujnika to wysokość 75 mm, szerokość 40 mm i głębokość 40 mm. Stopień ochrony IP67 zapewnia szczelność przed pyłem i wodą. Złącze zewnętrzne to M12 5-pin męskie. Czujnik może być montowany zatopiony, zgodnie z instrukcją instalacji.

Parametry elektryczne i odporność środowiskowa

Zasilanie i sygnalizacja są dopasowane do typowych obwodów bezpieczeństwa maszyn. Praca w szerokim zakresie temperatur i przy zmiennych warunkach klimatycznych pozwala na zastosowanie w hali produkcyjnej, na zewnątrz osłony lub w miejscach o podwyższonej wilgotności.

Parametry elektryczne i środowiskowe

Napięcie zasilania to 24 V DC, pobór mocy 2 W. Liczba wyjść OSSD wynosi 2. Wyjścia są zabezpieczone przed zwarciem, izolacja potencjałów S/C O nie występuje. Kategoria użytkowania według EN 60947-1 to DC-12. Częstotliwość pracy wynosi 122 kHz - 128 kHz. Zakres temperatury pracy to -25 ... 55 °C, zgodny z EN 60068-2-14. Maksymalna temperatura otoczenia przy wysokości 2000 m n.p.m. to +55 °C. Dopuszczalna wysokość pracy to 4000 m n.p.m. Odporność klimatyczna potwierdzona jest normą EN 60068-2-78 przy wilgotności 93 % w temperaturze 40 °C. Urządzenie spełnia wymagania wibracyjne EN 60947-5-2 oraz udarowe 30 g. Kategoria przepięciowa to III, stopień zanieczyszczenia 3. Zmiana odległości operacyjnej wraz z temperaturą wynosi +-0,01 mm/°C.

Certyfikaty, zgodność i oznaczenia

Urządzenie jest przygotowane do zastosowań w instalacjach wymagających formalnych aprobat i zgodności z normami bezpieczeństwa maszyn. Parametry EMC i mechaniczne są potwierdzone testami według wskazanych norm.

Zgodność i certyfikaty

Aprobaty obejmują CE, UKCA oraz TÜV. Zgodność EMC potwierdzona jest normą EN 60947-5-3. Odporność na wstrząsy i wibracje potwierdzają normy EN 60947-5-2 oraz EN 60947-5-3. Warunki klimatyczne i temperaturowe opisane są w EN 60068-2-14, EN 60068-2-1/-2 oraz EN 60068-2-78. Zgodność z dyrektywą RoHS jest deklarowana z wyjątkami 7a 7c I. Zgodność REACH wskazuje obecność co najmniej jednej substancji SVHC, w tym ołowiu i tlenku ołowiu w ilości >0,1 %. Klasyfikacja WEEE to 5 urządzenia o wielkości <50 cm.
