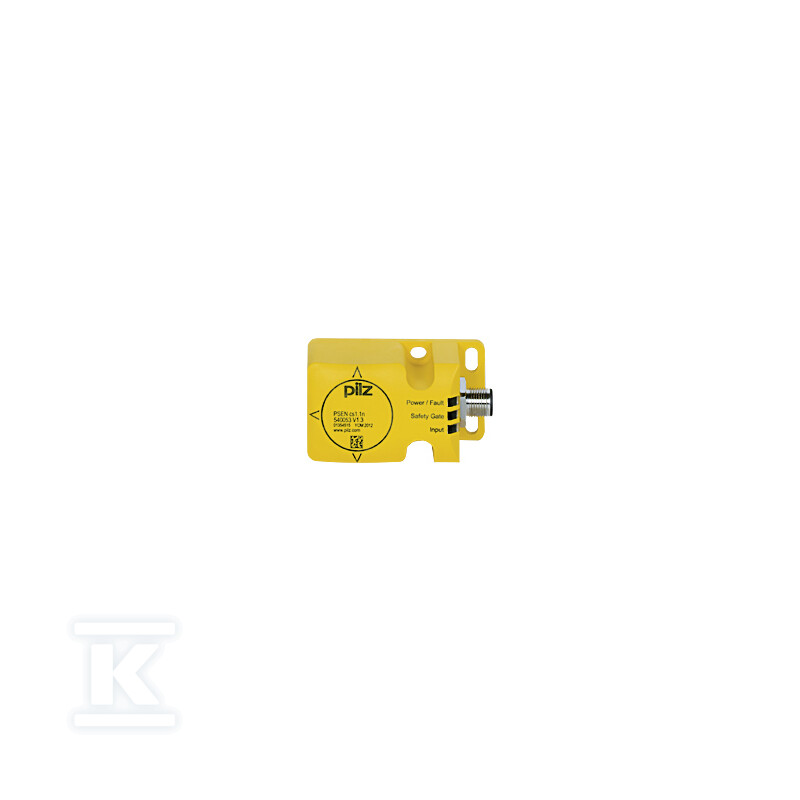

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 4 kierunki działania, odległość przełączania 21 mm, kodowany, bez aktuatora 540053

Bezpieczny wyłącznik RFID PSEN cs1.1n do ochrony dostępu w maszynach

Wyłącznik bezpieczeństwa z rodziny PSENcode wykorzystuje zasadę transpondera i kodowanie na poziomie niskim wg ISO 14119. Zapewnia dwa bezpieczne wyjścia półprzewodnikowe typu SC, które reagują na obecność dedykowanego aktuatora w czterech kierunkach działania. Złącze zewnętrzne M12 5-pin w wersji męskiej umożliwia szybkie podłączenie bez dodatkowej obudowy zaciskowej. Urządzenie jest dostarczane jako wyłącznik kodowany bez aktuatora, w opakowaniu jednostkowym 1 szt.

Zasada działania i konstrukcja

Sygnał radiowy pracuje w paśmie 122 kHz - 128 kHz. Nominalna odległość przełączania wynosi 21 mm, przy czym zagwarantowana odległość załączenia Sao to 15 mm, a zagwarantowana odległość wyłączenia Sar to 40 mm. Zmiana odległości operacyjnej wraz z temperaturą wynosi +-0,01 mm/°C. Zasilanie to 24 V DC, pobór mocy ok. 2 W. Wyjścia SC są zabezpieczone przed zwarciem, izolacja potencjałów S/C O nie występuje.

Obudowa górna wykonana jest z PBT. Wymiary czujnika to szerokość 40 mm, wysokość 75 mm, długość 40 mm. Masa netto to 130 g, masa brutto 162 g. Czujnik nadaje się do montażu wpuszczanego zgodnie z instrukcją instalacji. Typ klasyfikacji do EN 60947-5-3 to PDDB, kategoria użytkowania DC-12 wg EN 60947-1.

Montaż i warunki pracy

Stopień ochrony obudowy IP67 zapewnia odporność na pył i zanurzenie, co pozwala na pracę w środowisku produkcyjnym bez dodatkowej osłony. Zakres temperatury pracy to -25 ... 70 °C, przy czym maksymalna temperatura przy Hmax wynosi +60 °C, a przy 2000 m n.p.m. +70 °C. Przechowywanie zgodne z EN 60068-2-1/-2, przydatność klimatyczna wg EN 60068-2-78, wilgotność 93 % r. h. przy 40 °C.

Urządzenie jest dopuszczone do pracy na wysokości do 4000 m n.p.m. Spełnia wymagania EMC wg EN 60947-5-3, odporność na wibracje wg EN 60947-5-2 oraz udar 30 g. Kategoria przepięciowa III, stopień zanieczyszczenia 3. Cztery kierunki działania ułatwiają dopasowanie do geometrii osłony, a kodowanie ogranicza ryzyko manipulacji.

Zgodność i certyfikaty

Wyłącznik posiada oznaczenia CE, UKCA, EAC Eurasian, TÜV, IC. Zgodność z RoHS 2011/65/EU 2015/863/EU jest potwierdzona, z wyjątkami 7a 7c I. Zgodność z REACH wymaga uwagi: produkt zawiera co najmniej jedną substancję SVHC, ołów i tlenek ołowiu >0,1 %, CAS 7439-92-1 1317-36-8, wpis SCIP jest dostępny. Klasyfikacja WEEE to urządzenia kategorii 5 o rozmiarze <50 cm.
