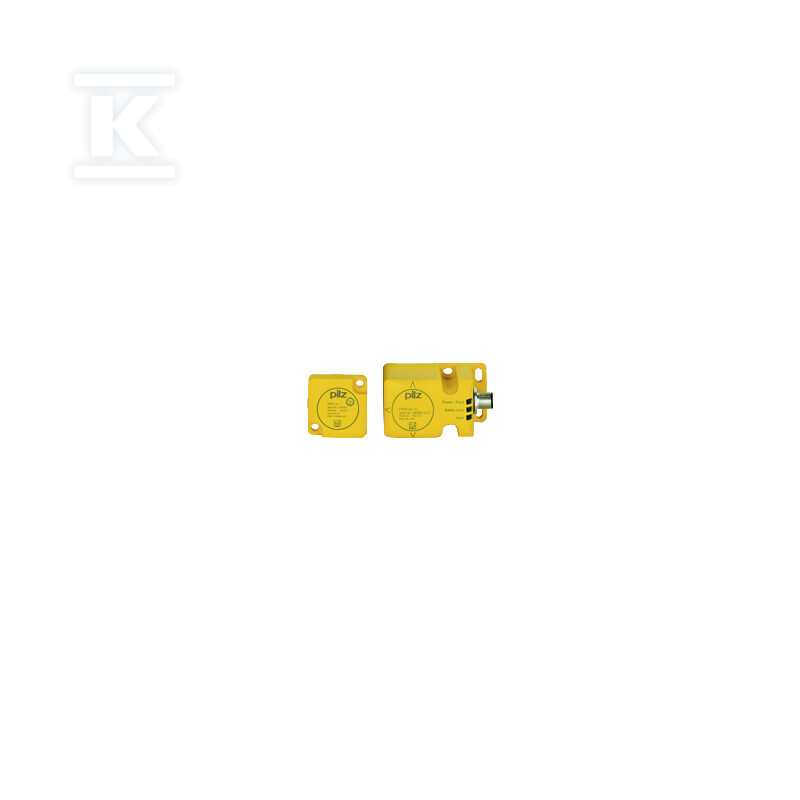

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 4 kierunki działania, odległość przełączania 21 mm, kodowany, z aktuatorem 540003

Bezstykowy wyłącznik bezpieczeństwa RFID z kodowanym aktuatorem

Wyłącznik bezpieczeństwa z technologią transpondera RFID zapewnia bezstykowe monitorowanie pozycji osłon, drzwi i przegród ruchomych bez mechanicznego zużycia styków. Dwa bezpieczne wyjścia półprzewodnikowe typu SC pozwalają na bezpośrednie sterowanie obwodem bezpieczeństwa, a 5-stykowe złącze M12 w wersji męskiej upraszcza podłączenie w szafie sterowniczej. Cztery kierunki działania zwiększają elastyczność montażu, a kodowanie ogranicza ryzyko manipulacji i przypadkowego załączenia niewłaściwym elementem.

Budowa i montaż

Obudowa górna z PBT i w pełni uszczelniona konstrukcja zapewniają klasę ochrony IP67 zgodnie z IEC/EN 60529, co pozwala na pracę w środowisku z pyłem i zachlapaniami. Wymiary czujnika to wysokość 75 mm, szerokość 40 mm i głębokość 40 mm, a masa netto wynosi 150 g. Możliwość montażu wpuszczanego przy zachowaniu wskazówek producenta ułatwia integrację z obudową maszyny. Cztery kierunki namierzania aktuatora pozwalają dobrać optymalną orientację bez zmiany położenia czujnika. Zmiana odległości przełączania wraz z temperaturą wynosi ±0,01 mm/°C, co stabilizuje punkt załączenia w szerokim zakresie pracy.

Parametry pracy i bezpieczeństwo

Zasilanie 24 V DC i pobór mocy 2 W pozwalają na zasilanie z typowych obwodów sterowniczych maszyn. Częstotliwość pracy transpondera 122 kHz - 128 kHz zapewnia szybką i stabilną komunikację z aktuatorem. Nominalna odległość przełączania to 21 mm, z bezpieczną odległością otwarcia Sao = 15 mm i bezpieczną odległością zamknięcia Sar = 40 mm. Dwa wyjścia OSSD są zabezpieczone przed zwarciem. Kategoria użytkowania DC-12 wg EN 60947-1 oraz odporność na zwarcie wyjść SC wspierają zastosowanie w obwodach bezpieczeństwa. Zakres temperatur pracy -25 °C ... 70 °C pokrywa warunki chłodni, hal produkcyjnych i instalacji na zewnątrz z osłoną.

Zastosowanie i zgodność

Urządzenie nadaje się do monitorowania przesuwnych, zawiasowych i zdejmowanych osłon tam, gdzie nie jest wymagane blokowanie drzwi. Dzięki bezstykowej zasadzie działania eliminuje zużycie mechaniczne i ogranicza konserwację. Trzy diody sygnalizacyjne ułatwiają diagnostykę stanu czujnika i komunikacji z aktuatorem. Wyłącznik spełnia wymagania dyrektywy maszynowej i jest oznaczony CE, UKCA, cULus Listed, FCC, IC, EAC oraz posiada ocenę TÜV. W połączeniu z monitorem zabezpieczeń pozwala osiągnąć poziom bezpieczeństwa do PLe wg EN ISO 13849-1 i do SIL 3 wg EN 62061. Kodowany zestaw czujnik-aktuator ogranicza ryzyko użycia nieautoryzowanego elementu, a uszczelnienie IP67 chroni elektronikę w warunkach przemysłowych.
