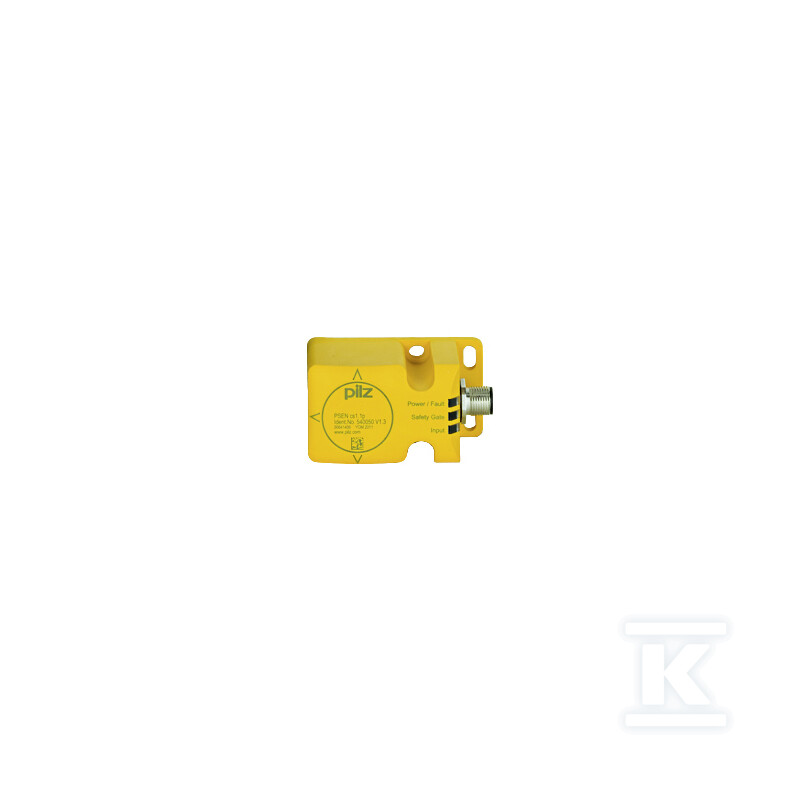

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 8-pin, 4 kierunki działania, SDD, odległość przełączania 21 mm, kodowany, bez aktuatora 540050

Profesjonalne zabezpieczenie maszyn z technologią RFID

Bezpieczny wyłącznik transponderowy przeznaczony do bezdotykowego monitorowania pozycji ruchomych osłon i drzwi maszyn. Działa w oparciu o zasadę transpondera z kodowaniem niskiego poziomu wg ISO 14119, co ogranicza ryzyko manipulacji i zapewnia zgodność z EN 60947-5-3 w klasie PDDB. Urządzenie oferuje 2 bezpieczne wyjścia półprzewodnikowe typu SC, obsługę funkcji SDD oraz cztery kierunki działania, co ułatwia montaż w różnych orientacjach. Znamionowa odległość przełączania wynosi 21 mm, przy zapewnionej odległości załączenia Sao = 15 mm i zapewnionej odległości wyłączenia Sar = 40 mm. Wyłącznik dostarczany jest jako wersja kodowana bez aktuatora, z 8-stykowym złączem M12 w obudowie o stopniu ochrony IP67.

Konstrukcja i warunki pracy

Obudowa ma wymiary 40 mm szerokości, 75 mm wysokości i 40 mm głębokości, wykonana z tworzywa PBT w górnej części. Masa netto to 123 g, masa brutto 154 g. Stopień ochrony IP67 zapewnia odporność na pył i zachlapanie, co pozwala na pracę w środowiskach przemysłowych. Zakres temperatury pracy to -25 ... 70 °C, przy maksymalnej temperaturze otoczenia +60 °C w warunkach Hmax i +70 °C do 2000 m n.p.m. Dopuszczalna wilgotność to 93 % r.h. przy 40 °C, a maksymalna wysokość pracy to 4000 m n.p.m. Urządzenie spełnia wymagania dotyczące wibracji wg EN 60947-5-2 i udarów 30 g, kategoria przepięciowa III, stopień zanieczyszczenia 3. Częstotliwość pracy 122 kHz - 128 kHz, zmiana odległości operacyjnej z temperaturą +-0,01 mm/°C. Montaż wpuszczany jest możliwy zgodnie z instrukcją instalacji.

Złącza, zasilanie i sygnalizacja

Zasilanie 24 V DC, pobór mocy 2 W. Na wejściu dostępne są 2 sygnały 24 V DC, a na wyjściu 2 wyjścia OSSD z zabezpieczeniem przeciwzwarciowym, bez izolacji potencjałów S/C O, w kategorii użytkowania DC-12. Złącze zewnętrzne to M12, 8-pin męskie, co upraszcza okablowanie w szafach sterowniczych. Obsługa szeregowego łączenia czujników jest możliwa, a diagnostyka realizowana jest za pomocą 3 diod LED. Zmiana odległości operacyjnej jest stabilna w całym zakresie temperatur, a konstrukcja wspiera prostą integrację z układami bezpieczeństwa Pilz i innych producentów.

Zgodność i certyfikaty

Urządzenie posiada aprobaty CE, UKCA oraz TÜV. Spełnia normy klimatyczne EN 60068-2-14, EN 60068-2-1/-2 i EN 60068-2-78, a także EMC wg EN 60947-5-3. Kodowanie transpondera jest typu coded, a poziom kodowania wg ISO 14119 to low. Klasyfikacja do EN 60947-5-3 to PDDB.
