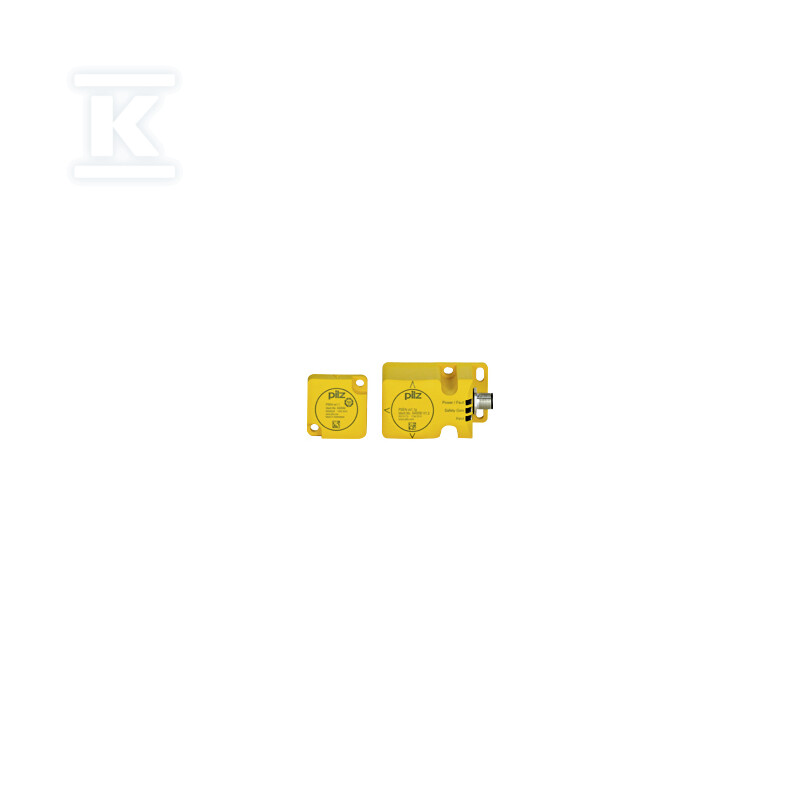

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 8-pin, 4 kierunki działania, SDD, odległość przełączania 21 mm, kodowany, z aktuatorem 540000

Bezpieczne monitorowanie osłon z bezdotykowym wyłącznikiem RFID

Bezdotykowy wyłącznik bezpieczeństwa z technologią transpondera przeznaczony jest do monitorowania położenia ruchomych osłon zgodnie z EN 60947-5-3. Działa na zasadzie kodowanego RFID, co oznacza, że przełącza wyłącznie w obecności dedykowanego aktuatora PSEN cs1.1. Cztery kierunki działania pozwalają na elastyczne ustawienie w zależności od geometrii osłony, a obsługa SDD ułatwia integrację w łańcuchach bezpieczeństwa. Złącze M12 8-pin w wersji męskiej zapewnia szybkie podłączenie, a stopień ochrony IP67 gwarantuje pracę w warunkach zapylonych i wilgotnych.

Budowa i montaż

Obudowa wykonana jest z PBT w części górnej, o wymiarach 75 mm wysokości, 40 mm szerokości i 40 mm głębokości. Masa netto wynosi 150 g, masa brutto 181 g. Maksymalny moment dokręcania śrub mocujących to 1 Nm. Aktuator PSEN cs1.1 dostarczany jest razem z wyłącznikiem, co upraszcza kompletację. Zmiana odległości przełączania wraz z temperaturą wynosi ±0,01 mm/°C, a typowa histereza to ok. 3 mm. Minimalna odległość między dwoma wyłącznikami to 400 mm.

• cztery kierunki zadziałania bez konieczności zmiany orientacji czujnika
• złącze M12 8-pin męskie, odporne na zabrudzenia
• kodowanie niskiego poziomu wg ISO 14119, typ 4

Dane elektryczne i sygnalizacja

Zasilanie 24 V DC z tolerancją -20 %/+20 %, pobór mocy 2 W. Urządzenie ma 2 wejścia oraz 2 bezpieczne wyjścia półprzewodnikowe OSSD i 1 wyjście sygnalizacyjne. Wyjścia S/C są zabezpieczone przed zwarciem, izolacja potencjałów S/C nie występuje. Kategoria użytkowania DC-12 wg EN 60947-1. Częstotliwość pracy transpondera to 122 kHz - 128 kHz, maksymalna moc nadawcza 7 dBm.

Odległość przełączania typowa to 21 mm, gwarantowana odległość załączenia Sao = 15 mm, gwarantowana odległość wyłączenia Sar = 40 mm. Typowy czas załączenia po podaniu napięcia to ok. 1 s, typowy czas zadziałania aktuatora ok. 60 ms, maksymalnie 150 ms. Typowy czas powrotu to ok. 40 ms, maksymalnie 260 ms. Maksymalna częstotliwość przełączeń to 3 Hz.

• 2 bezpieczne wyjścia SC do podłączenia do urządzeń ewaluacyjnych PILZ lub innych producentów
• możliwość szeregowego łączenia wielu wyłączników
• diody LED informujące o stanie aktuatora, wejść i napięcia zasilania

Warunki pracy i certyfikaty

Zakres temperatury pracy -25 ... 70 °C wg EN 60068-2-14, temperatura przechowywania wg EN 60068-2-1/-2. Dopuszczalna wilgotność to 93 % r. h. przy 40 °C wg EN 60068-2-78. Maksymalna temperatura otoczenia przy Hmax to +60 °C, przy wysokości 2000 m to +70 °C. Dopuszczalna wysokość pracy do 4000 m n.p.m. Odporność na wibracje wg EN 60947-5-2, odporność na udar 30 g przez 11 ms wg EN 60947-5-2. Kategoria przepięciowa III, stopień zanieczyszczenia 3.

Zgodność EMC wg EN 60947-5-3. Klasyfikacja wg EN 60947-5-3 to PDDB, zgodność z EN ISO 13849-1 PLe Kat. 4, EN 62061 SIL CL 3, EN ISO 14119 poziom kodowania niski, typ 4. Aprobacje: CE, UKCA, cULus Listed, FCC, IC, TÜV. Zgodność z dyrektywą RoHS 2011/65/EU 2015/863/EU, z wyjątkami 7a 7c I. Zgodność REACh: zawiera substancje SVHC powyżej 0,1 %, w tym ołów CAS 7439-92-1 i tlenek ołowiu CAS 1317-36-8.
