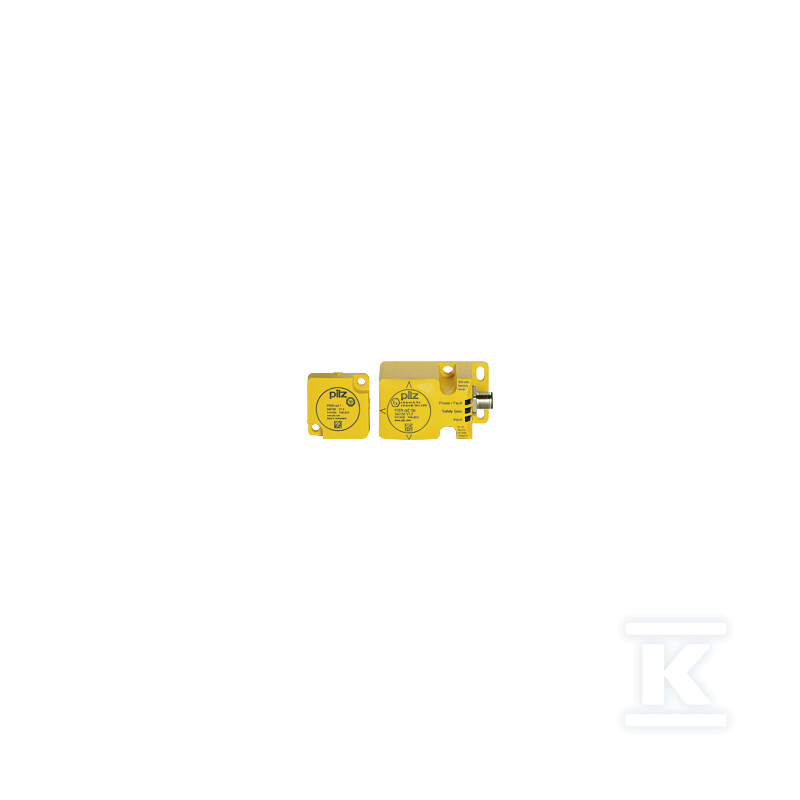

Czujnik bezpieczeństwa PSENmag, w pełni kodowany, ATEX, złącze M12 8-pin, połączenie szeregowe, obudowa duża, z zestawem montażowym M12 540105

Bezstykowy czujnik bezpieczeństwa z pełnym kodowaniem i certyfikatem ATEX

Transponderowy czujnik bezpieczeństwa do bezstykowego zabezpieczania dostępu do maszyn i urządzeń w warunkach standardowych i zagrożonych wybuchem. Zasada działania oparta na transponderze z pełnym szyfrowaniem zapewnia wysoki poziom kodowania wg ISO 14119 i odporność na manipulację. Złącze M12 8-pin męskie oraz obudowa z tworzywa PBT w rozmiarze dużym pozwalają na montaż w ciasnych przestrzeniach maszynowych, a możliwość pracy w szeregu ułatwia budowę rozbudowanych obwodów bezpieczeństwa.

Budowa i parametry pracy

Obudowa z tworzywa sztucznego PBT ma wymiary 40 mm szerokości, 75 mm wysokości i 40 mm głębokości, przy masie netto ok. 150 g. Stopień ochrony IP67 zapewnia szczelność na pył i zachlapanie, a zakres temperatury pracy od -25 °C do 40 °C pozwala na zastosowanie w chłodnych halach i na zewnątrz z osłoną. Zasilanie 24 V DC przy poborze ok. 2 W, częstotliwość pracy transpondera 122 kHz - 128 kHz. Nominalna odległość załączania Sao wynosi 15 mm, a bezpieczna odległość wyłączenia Sar 40 mm. Czujnik reaguje w 5 kierunkach działania i umożliwia montaż wbudowany, zgodnie z instrukcją montażu. Urządzenie może być nauczone nowego aktywatora do 8 razy.

Zastosowanie w strefach zagrożonych wybuchem i połączenia szeregowe

Certyfikat ATEX SEV 12 ATEX 0122 X kwalifikuje urządzenie do pracy w strefach zagrożonych wybuchem kategorii 3, strefy 2 i 22 wg EN50021. Połączenie szeregowe pozwala łączyć ponad 10 czujników w jednym łańcuchu przy zachowaniu kategorii 4 wg EN954-1. Reakcja na pojedynczy aktywator i możliwość ponownego programowania ułatwiają serwis i modernizację linii bez wymiany całego obwodu.

Bezpieczeństwo funkcjonalne i zgodność

Urządzenie realizuje kategorię bezpieczeństwa 4 wg EN954-1 oraz klasyfikację PDDB wg EN60947-5-3. Dostępne są 2 bezpieczne wyjścia półprzewodnikowe OSSD i 1 wyjście diagnostyczne, bez separacji potencjałów, z odpornością na zwarcie. Zgodność potwierdzają deklaracje CE, cULus Listed, ATEX, TÜV, FCC, IC, ECOLAB i EAC. Spełnia wymagania norm EN60204-1 i EN60947-5-3. Wysoki poziom kodowania i pełne szyfrowanie transpondera ograniczają ryzyko przypadkowego załączenia przez nieautoryzowany element.
