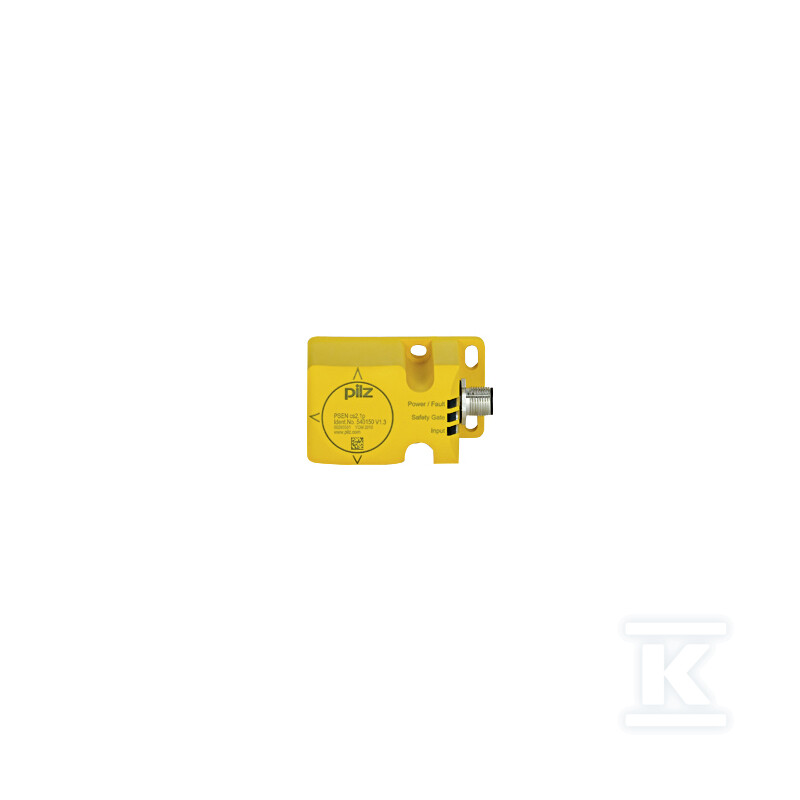

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 8-pin, 4 kierunki działania, odległość przełączania 21 mm, w pełni kodowany, bez aktuatora, 8 procesów uczenia 540150

Bezpieczny wyłącznik RFID do maszyn z czterokierunkowym działaniem

Wyłącznik bezpieczeństwa z technologią transponderową do kontroli obecności aktuatora w osłonach maszyn. Urządzenie pracuje z dwoma bezpiecznymi wyjściami typu SC i dwoma wejściami bezpieczeństwa umożliwiającymi szeregowe łączenie kilku wyłączników w jednej pętli. Złącze zewnętrzne M12 8-pin, a obudowa o klasie IP67 pozwala na pracę w środowisku przemysłowym. Cztery kierunki działania zwiększają elastyczność montażu, a typowa odległość przełączania 21 mm ułatwia pozycjonowanie aktuatora. Kodowanie pełne PILZ ogranicza ryzyko manipulacji, a pamięć pozwala na zapis maksymalnie 8 procesów uczenia. Wersja bez aktuatora.

Budowa i kodowanie

Konstrukcja opiera się na technologii transponderowej do wykrywania obecności. Praca dwukanałowa wspiera realizację funkcji bezpieczeństwa w kategorii 4. Wymiary obudowy to szerokość 40 mm, długość 40 mm i wysokość 75 mm, co pozwala na montaż w ograniczonej przestrzeni. Proces uczenia wiąże konkretny aktuator z wyłącznikiem. Po włączeniu zasilania procedura jest finalizowana i liczba dopuszczalnych dodatkowych nauczeń zmniejsza się o jeden. Podczas uczenia aktuator nie może być usuwany, a po zapisaniu nie jest już możliwe ponowne nauczenie tego samego aktuatora na tym samym wyłączniku.

Parametry działania i odległości przełączania

Typowa odległość załączania So wynosi 21 mm, a zapewniona odległość załączania Sao to 15 mm. Typowa odległość załączenia zwalniania Sr to 32 mm, a zapewniona odległość zwolnienia Sar to 40 mm. Gdy aktuator zostanie usunięty poza Sar lub nie zostanie wykryty, następuje bezpieczne wyłączenie wyjść bezpieczeństwa i urządzenie pozostaje w stanie bezpiecznym do momentu ponownego prawidłowego zbliżenia. Rozwiązanie jest przeznaczone do pracy wyłącznie z dedykowanym aktuatorem.

Złącze, warunki pracy i montaż

Zewnętrzne złącze M12 8-stykowe upraszcza okablowanie i serwis. Stopień ochrony IP67 gwarantuje odporność na pył i zachlapania. Zakres temperatury pracy to -25 ... 70 °C, co pozwala na zastosowanie w chłodnych halach i w miejscach o podwyższonej temperaturze. Dwa bezpieczne wyjścia SC oraz dwa wejścia bezpieczeństwa do szeregowego łączenia wielu wyłączników ułatwiają budowę rozbudowanych obwodów bezpieczeństwa. Kompaktowa obudowa ogranicza potrzebę dodatkowych uchwytów.

Zgodność z normami bezpieczeństwa

Urządzenie spełnia wymagania EN 60947-5-3 w połączeniu z dedykowanym aktuatorem, EN 62061 SIL CL 3 oraz EN ISO 13849-1 PL e Cat. 4. Parametry te pozwalają na zastosowanie w obwodach zatrzymania awaryjnego i zabezpieczeń dostępu do stref niebezpiecznych maszyn.
