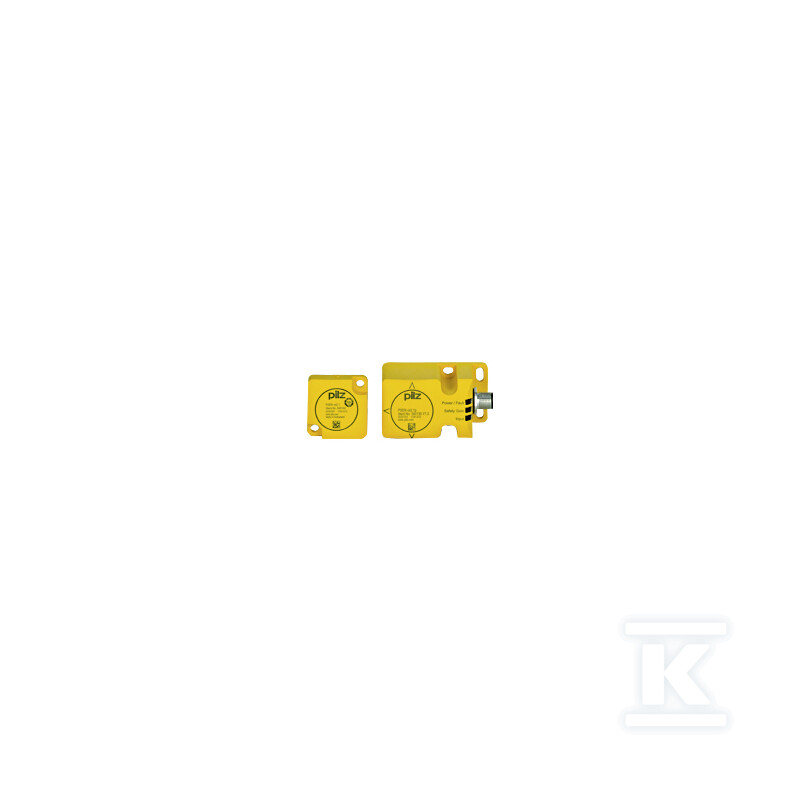

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 8-pin, 4 kierunki działania, SDD, odległość przełączania 21 mm, kodowany, z aktuatorem, 8 procesów uczenia 540100

Bezstykowy wyłącznik bezpieczeństwa RFID do monitorowania bram i osłon

Wyłącznik z serii PSENcode zapewnia bezstykową kontrolę położenia osłon, drzwi, klap i przegród w maszynach przemysłowych. Technologia RFID z kodowanym identyfikatorem aktuatora ogranicza ryzyko manipulacji i pozwala na pewne rozpoznanie prawidłowego zamknięcia. Wersja z dwoma bezpiecznymi wyjściami półprzewodnikowymi SC i obsługą diagnostyki SDD jest przeznaczona do aplikacji wymagających wysokiej dostępności sygnału i możliwości szeregowania z innymi elementami systemu Pilz.

Konstrukcja i montaż bezstykowy

Urządzenie ma kompaktową obudowę z tworzywa sztucznego o szerokości 40 mm, wysokości 75 mm i długości 40 mm. Stopień ochrony IP67 zapewnia szczelność na pył i zachlapania, co pozwala na pracę w warunkach typowych dla hali produkcyjnej. Złącze zewnętrzne M12 8-pin umożliwia szybkie podłączenie do przekaźników bezpieczeństwa i sterowników bez dodatkowej obudowy zaciskowej.

Cztery kierunki działania ułatwiają dopasowanie do geometrii osłony i pozwalają na montaż bez konieczności precyzyjnego ustawiania osi. W komplecie znajduje się kodowany wyłącznik wraz z dedykowanym aktuatorem. Możliwość przeprowadzenia do 8 procesów uczenia pozwala zapisać kilka prawidłowych pozycji lub aktuatorów w zależności od potrzeb aplikacji.

Parametry pracy i diagnostyka

Odległość przełączania wynosi 21 mm, przy zapewnionej odległości załączania Sao 15 mm i zapewnionej odległości wyłączenia Sar 40 mm. Taka charakterystyka daje zapas na luz mechaniczny i zapewnia powtarzalne działanie przy otwieraniu i zamykaniu osłony. Dwa bezpieczne wyjścia SC typu półprzewodnikowego mogą być łączone szeregowo z innymi urządzeniami PSENcode, PSENini, PSENslock i PSENsgate.

Obsługa Safety Device Diagnostics pozwala na przekazywanie informacji o stanie urządzenia do systemu sterowania. Zasilanie 24 V DC i zakres temperatury pracy od -25 °C do 70 °C umożliwiają montaż w chłodnych pomieszczeniach i w pobliżu źródeł ciepła. Masa ok. 0,16 kg ułatwia instalację na lekkich drzwiach i przegrodach.

Zastosowanie i zgodność z normami

Rozwiązanie jest przeznaczone do monitorowania ruchomych osłon, bram, klap i siatek ochronnych w maszynach przemysłowych. Dzięki kodowaniu i identyfikacji aktuatora nadaje się do aplikacji, w których wymagana jest ochrona przed użyciem nieautoryzowanego elementu zastępczego.

Urządzenie jest dopuszczone do zastosowań do poziomu wydajności PL e według EN ISO 13849-1 oraz SIL CL 3 według EN/IEC 62061, co potwierdza przydatność w obwodach kategorii 4. Spełnia wymagania EN 954-1. Standardowe parametry mechaniczne i elektryczne pozwalają na integrację z istniejącymi systemami bezpieczeństwa Pilz bez konieczności dodatkowych adapterów.
