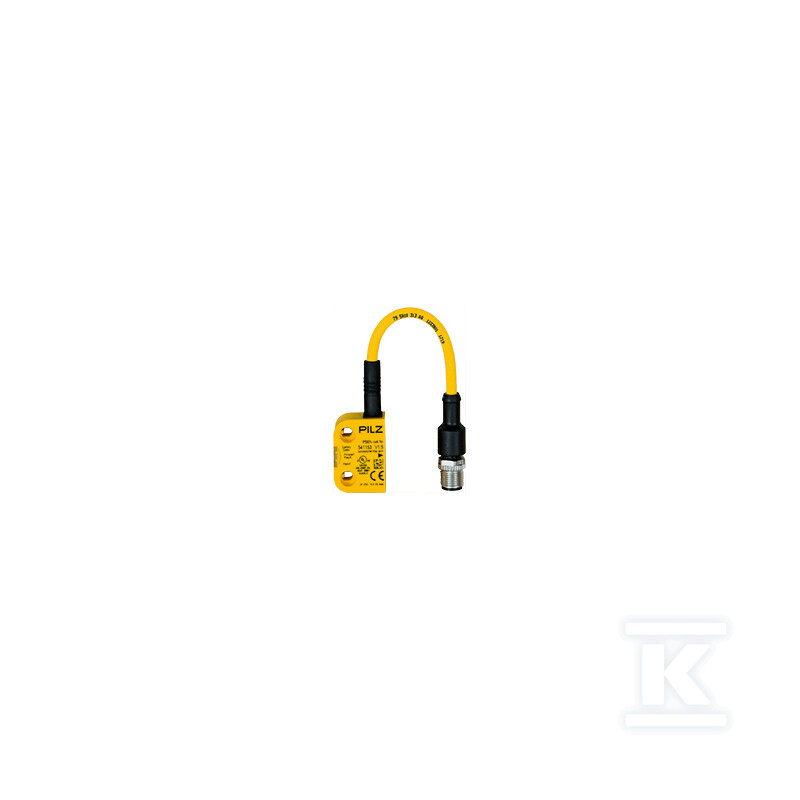

Wyłącznik bezpieczeństwa RFiD PNOZ, IP67, 2 wyjścia bezpieczne, złącze M12 8-pin, przewód 0, 15 m, kodowany, bez aktuatora 541059

Wyłącznik bezpieczeństwa RFID z dwoma wyjściami OSSD do zabezpieczeń maszyn

Wyłącznik bezpieczeństwa RFID to kompaktowy czujnik transponderowy przeznaczony do bezstykowego monitorowania pozycji osłon i drzwi maszyn. Dwa bezpieczne wyjścia półprzewodnikowe typu SC pozwalają na bezpośrednie sterowanie obwodem bezpieczeństwa bez dodatkowych przekaźników, a kodowanie na poziomie niskim wg ISO 14119 ogranicza ryzyko przypadkowego ominięcia zabezpieczenia. Jednokierunkowa aktywacja i obsługa funkcji SDD ułatwiają integrację w układach z diagnostyką stanu drzwi, a możliwość łączenia w szereg pozwala ograniczyć liczbę przewodów w rozbudowanych liniach.

Budowa i parametry elektryczne

Urządzenie pracuje z zasilaniem 24 V DC i pobiera ok. 1 W, co ogranicza obciążenie zasilacza w szafie sterowniczej. Na pokładzie znajduje się 2 wejścia oraz 2 wyjścia OSSD, przy czym wyjścia są odporne na zwarcie do masy i zasilania. Złącze to wtyk męski M12 8-pin z krótkim przewodem 0,15 m, żyły Li9Y11Y 8 x 0,14 mm2, co ułatwia szybkie podłączenie w ciasnych wnękach. Obudowa z PBT zapewnia małe gabaryty 26 mm szerokości, 37 mm wysokości i 18 mm długości. Część czujnika może być montowana na równi z powierzchnią po uwzględnieniu wytycznych instalacyjnych.

Zasada działania oparta jest na transponderze pracującym w paśmie 122 kHz - 128 kHz. Kodowanie jest stałe, a klasyfikacja do EN 60947-5-3 to PDDB. Brak izolacji potencjałów S/C O oraz kategoria użytkowania DC-12 sprawiają, że wyłącznik współpracuje z typowymi sterownikami bezpieczeństwa i modułami wejściowymi.

Zabezpieczenie i warunki pracy

Stopień ochrony obudowy to IP6K9K, w praktyce deklarowany jako IP67, co oznacza odporność na pył i silne strumienie wody, także w myciu wysokociśniowym. Zakres temperatury pracy to -25 … 70 °C, przy czym przy maksymalnej wysokości montażu i obciążeniu należy uwzględnić ograniczenie do +60 °C, a do +70 °C przy 2000 m n.p.m. Urządzenie toleruje wilgotność 93 % względnej przy 40 °C, kategorię przepięć III i stopień zanieczyszczenia 3.

Parametry przełączania są stabilne i zależą od zastosowanego aktuatora. Zapewniona odległość załączenia Sao wynosi 8 mm, a zapewniona odległość wyłączenia Sar 20 mm, przy typowej odległości pracy ok. 11 mm. Zmiana odległości pracy wraz z temperaturą jest niewielka, co ogranicza konieczność ponownej regulacji w zmiennych warunkach hali. Wytrzymałość na wstrząsy to 30 g, a odporność na wibracje potwierdzona jest zgodnie z EN 60947-5-2.

Zastosowanie i montaż

Wyłącznik przeznaczony jest do zabezpieczeń dostępu do stref niebezpiecznych, gdzie wymagana jest bezstykowa sygnalizacja otwarcia osłony. Obsługa SDD pozwala na wykrywanie uszkodzeń pętli sygnałowej, a możliwość połączenia szeregowego redukuje liczbę kabli i punktów zaciskowych w maszynach z wieloma punktami kontroli. Jeden kierunek działania upraszcza montaż, a kodowany charakter czujnika bez aktuatora daje elastyczność doboru odpowiedniego elementu aktywnego do konkretnej geometrii drzwi.

Certyfikaty CE, UKCA, EAC, TÜV i IC potwierdzają zgodność z wymaganiami rynkowymi. Zgodność klimatyczna wg EN 60068-2-78, temperatura przechowywania wg EN 60068-2-1/-2 oraz EMC wg EN 60947-5-3 zapewniają przewidywalną pracę w typowych środowiskach przemysłowych.
