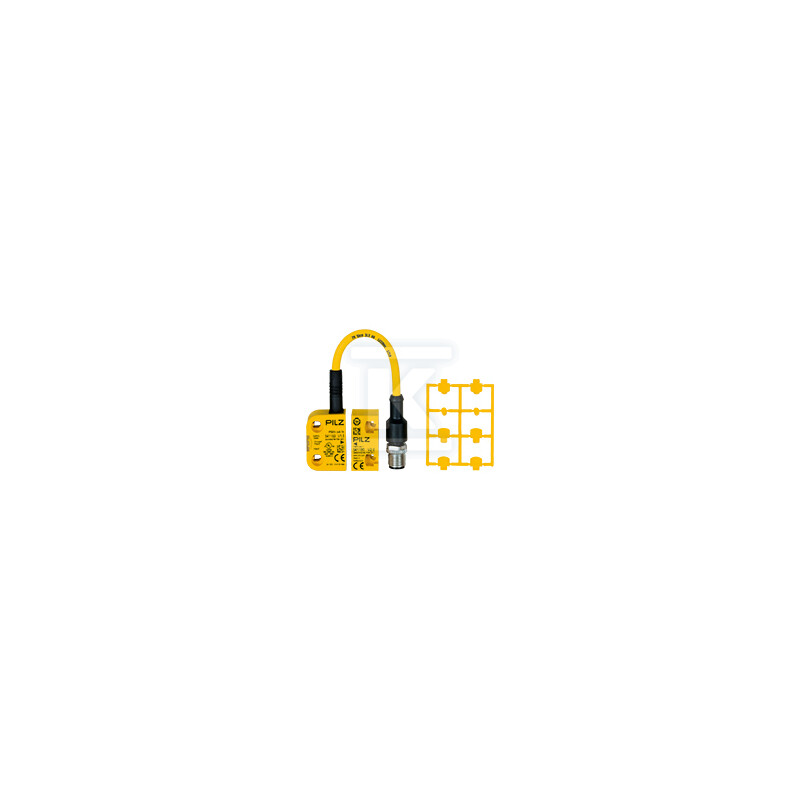

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 8-pin, 1 kierunek działania, SDD, połączenie szeregowe, odległość przełączania 11 mm, kodowany, z aktuatorem 541009

Bezpieczny wyłącznik RFID do monitorowania ruchomych osłon z serii PSEN cs3.1

Bezpłatny w działaniu, kodowany wyłącznik bezpieczeństwa z technologią transpondera zapewnia bezstykową kontrolę obecności aktuatora i jest przeznaczony do zabezpieczania ruchomych osłon maszyn. Jednostka dostarczana jest z aktuatorem, działa w jednym kierunku zadziałania i wspiera funkcję SDD, co pozwala na szybką diagnostykę stanu wejść i zasilania. Dwa bezpieczne wyjścia półprzewodnikowe typu SC umożliwiają podłączenie w układzie dwukanałowym, a możliwość połączenia szeregowego ułatwia budowę łańcucha kilku czujników przy zachowaniu sygnału bezpieczeństwa.

Zasada działania i poziom bezpieczeństwa

Działanie oparte jest na transponderze pracującym w paśmie 122 kHz - 128 kHz. Kodowanie uniemożliwia przypadkowe zadziałanie nieautoryzowanym elementem, a przełączanie odbywa się bez kontaktu mechanicznego. Nominalna odległość przełączania wynosi 11 mm, przy gwarantowanej odległości zadziałania Sao = 8 mm i gwarantowanej odległości zwolnienia Sar = 20 mm.

Urządzenie oferuje 2 wyjścia OSSD i 2 wejścia, zasilane 24 V DC przy poborze ok. 1,0 W. W połączeniu z dwukanałowym przetwarzaniem wyjść zapewnia kategorię bezpieczeństwa 4 wg EN ISO 13849-1, poziom wydajności PL e oraz SIL CL 3 wg EN/IEC 62061. Zgodność z EN 60947-5-3 i EN ISO 14119, poziom kodowania niski, typ 4, potwierdza przeznaczenie do pozycjonowania osłon.

Budowa, połączenia i warunki pracy

Obudowa z tworzywa sztucznego ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm głębokości, przy masie netto ok. 50 g. Złącze zewnętrzne to 8-stykowy wtyk M12 męski, co upraszcza okablowanie w szafach i na maszynie. Stopień ochrony IP67, w praktyce potwierdzany również jako IP6K9K, zapewnia odporność na pył i mycie pod ciśnieniem.

Zakres temperatury pracy -25 °C ... 70 °C pozwala na montaż w chłodnych halach i w miejscach o podwyższonej temperaturze. Czujnik nadaje się do montażu wpuszczanego zgodnie z instrukcją instalacji. Wbudowana dioda sygnalizuje stan aktuatora, stan wejść oraz zasilanie/usterkę.

Zastosowanie i zgodność

Rozwiązanie sprawdza się w aplikacjach wymagających niezawodnej kontroli zamknięcia osłon, bram i pokryw, gdzie potrzebna jest seria kilku wyłączników połączonych szeregowo. Dzięki dwóm bezpiecznym wyjściom SC i obsłudze SDD instalator uzyskuje czytelny sygnał diagnostyczny bez dodatkowych modułów.

Urządzenie spełnia wymagania CE, cULus Listed, TÜV, FCC i IC. Deklarowana zgodność RoHS dotyczy konstrukcji z uwzględnieniem substancji ołowiu i tlenku ołowiu wskazanych w dokumentacji producenta. Producent: PILZ.
