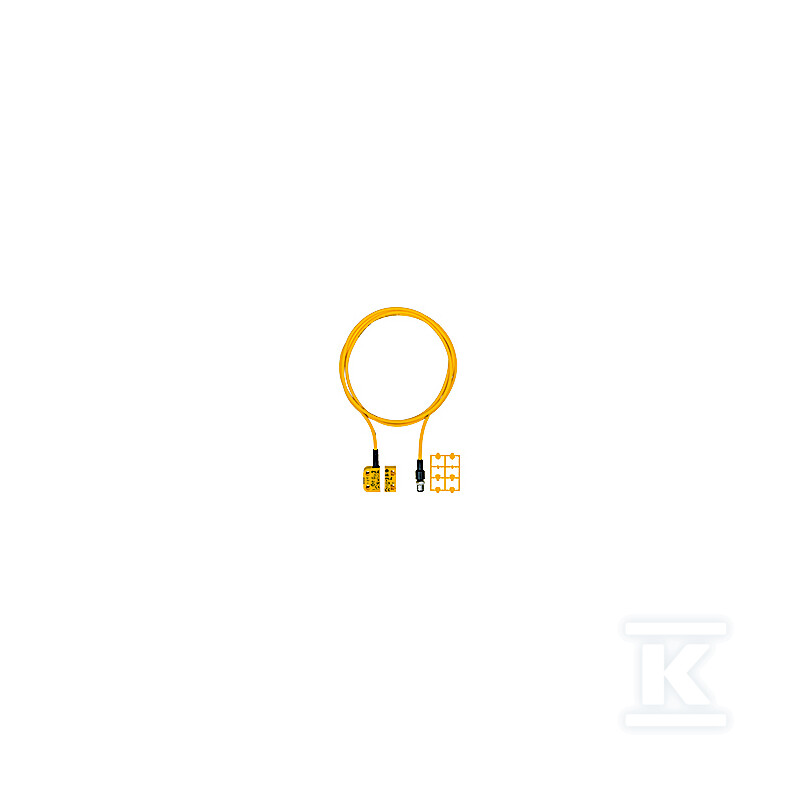

Wyłącznik bezpieczeństwa RFiD PSEN, IP6K9K, 2 wyjścia SC, przewód 1,5 m, SDD, 1 kierunek działania, odległość przełączania 11 mm, kodowany, z aktuatorem 541014

Bezpieczny wyłącznik RFID PSEN cs3.1 z obudową IP6K9K i dwoma wyjściami SC

Zapewnia bezstykowe zabezpieczenie dostępu do stref niebezpiecznych maszyn dzięki transponderowemu systemowi kodowanemu. Pracuje w jednym kierunku działania z obsługą SDD, ma odległość przełączania 11 mm, Sao 8 mm i Sar 20 mm. Dostarczany jest z aktuatorem PSEN cs3.1 oraz 1,5 m przewodem zakończonym złączem M12 8-pin męskim. Dwa bezpieczne wyjścia OSSD typu SC i jedno wyjście sygnałowe pozwalają na bezpośrednie sterowanie układami bezpieczeństwa bez dodatkowych przekaźników.

Budowa, montaż i okablowanie

Obudowa z tworzywa PBT w górnej części mieści czujnik o wymiarach 26 mm szerokości, 37 mm wysokości i 18 mm głębokości. Masa netto wynosi 110 g, brutto 140 g. Połączenie realizowane jest przez wtyk M12 8-pin męski z przewodem Li9Y11Y 8 x 0,14 mm2 o długości 1,5 m, z zalecanym promieniem gięcia 5 x O. Czujnik nadaje się do montażu wpuszczanego zgodnie z instrukcją instalacji. Częstotliwość pracy 122 kHz - 128 kHz zapewnia stabilną komunikację z kodowanym transponderem.

Parametry elektryczne i warunki pracy

Zasilanie 24 V DC przy poborze mocy 1 W. Na wejściu dostępne są dwa wejścia 24 V DC, a na wyjściu dwa OSSD oraz jedno wyjście sygnałowe. Wyjścia SC są zabezpieczone przed zwarciem, izolacja potencjałów S/C O nie występuje. Urządzenie nadaje się do łączenia szeregowego i pracuje w kategorii użytkowania DC-12 wg EN 60947-1. Temperatura pracy od -25 °C do 70 °C, z ograniczeniem do +60 °C przy Hmax i do +70 °C na wysokości 2000 m. Dopuszczalna wysokość pracy do 4000 m n.p.m., wilgotność 93 % r.h. w 40 °C. Zmiana odległości pracy z temperaturą wynosi +-0,01 mm/°C.

Zgodność normatywna i odporność środowiskowa

Stopień ochrony obudowy IP6K9K zapewnia odporność na mycie wysokociśnieniowe i pył. Klasa zanieczyszczeń 3, kategoria przepięciowa III. Spełnia wymagania EMC wg EN 60947-5-3, odporność na wibracje wg EN 60947-5-2 oraz udar 30 g. Temperatura otoczenia zgodna z EN 60068-2-14, temperatura przechowywania wg EN 60068-2-1/-2, przydatność klimatyczna wg EN 60068-2-78. Klasyfikacja do EN 60947-5-3 to PDDB, poziom kodowania wg ISO 14119 niski, zasada działania transponder. Aprobacje CE, UKCA, cULus Listed, FCC, IC, TÜV, EAC. Zgodność RoHS 2011/65/EU 2015/863/EU z wyjątkami 7a 7c I. W składzie REACH występują substancje SVHC: ołów i tlenek ołowiu.
