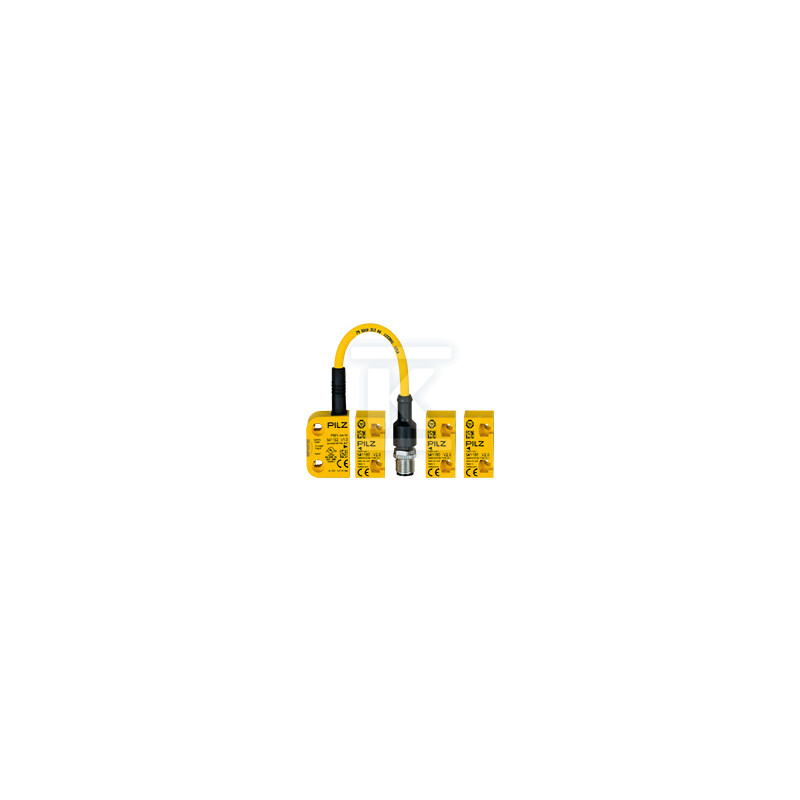

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 1 kierunek działania, odległość przełączania 11 mm, kodowany, z trzema aktuatorami (OSSD1+2, OSSD1, OSSD2) 541303

Kompaktowy wyłącznik bezpieczeństwa RFID do monitorowania dostępu

Wyłącznik bezpieczeństwa RFID z dwoma bezpiecznymi wyjściami SC i 5-stykowym złączem M12 przeznaczony jest do bezstykowego monitorowania drzwi, osłon i barier w urządzeniach przemysłowych. Jednokierunkowa logika działania w połączeniu z kodowaniem ogranicza ryzyko nieautoryzowanego obejścia i fałszywych wyzwoleń. Odległość przełączania 11 mm zapewnia pewną detekcję aktuatora nawet przy niewielkich przesunięciach mechanicznych, a zakres efektywny od Sao 8 mm do Sar 20 mm daje zapas na montaż i zużycie.

Budowa i warunki pracy

Obudowa ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm długości, co pozwala na montaż w ciasnych wnękach maszyn bez konieczności dużych przeróbek. Stopień ochrony IP67 zapewnia odporność na pył i zachlapania, a zakres temperatury pracy od -25 °C do 55 °C umożliwia zastosowanie w chłodnych halach i w miejscach o podwyższonej temperaturze otoczenia.

Zewnętrzne złącze M12 5-pin daje stabilne połączenie z systemami sterowania i upraszcza okablowanie w polu. Kodowany charakter urządzenia wymaga dedykowanych aktuatorów, co podnosi poziom bezpieczeństwa w porównaniu z rozwiązaniami niekodowanymi. Kompaktowe gabaryty ułatwiają integrację z istniejącymi osłonami bez zwiększania masy konstrukcji.

Bezpieczne wyjścia i logika działania

Urządzenie oferuje dwa bezpieczne wyjścia typu SC, realizowane jako OSSD. Wersja z trzema aktuatorami pozwala na konfigurację sygnałów OSSD1+2, OSSD1 i OSSD2 w zależności od potrzeb logicznych maszyny. Jednokierunkowa aktywacja oznacza, że sygnał bezpieczeństwa jest generowany tylko przy zbliżeniu aktuatora z prawidłowej strony, co ogranicza przypadkowe załączenia.

Sao 8 mm to odległość, przy której następuje pewne otwarcie obwodu bezpieczeństwa, a Sar 20 mm to odległość gwarantująca pewne zamknięcie. Nominalna odległość przełączania 11 mm znajduje się pomiędzy tymi wartościami i stanowi punkt pracy w typowym montażu. Taki układ parametrów daje przewidywalną charakterystykę przełączania i tolerancję na luz mechaniczny.

Integracja i zastosowanie w maszynach

Rozwiązanie sprawdza się przy monitorowaniu ruchomych drzwi serwisowych, osłon interfejsów operatora oraz barier dostępu do stref zagrożonych. Dwa wyjścia bezpieczne ułatwiają podłączenie do sterowników bezpieczeństwa i realizację kategorii bezpieczeństwa do PL d zgodnie z ISO 13849-1.

Stabilne złącze M12 i odporność IP67 pozwalają na montaż bezpośrednio w polu, bez dodatkowych obudów. Kodowanie eliminuje ryzyko użycia nieautoryzowanego aktuatora, a jednokierunkowa logika działania upraszcza analizę stanu osłony w programie sterującym.
