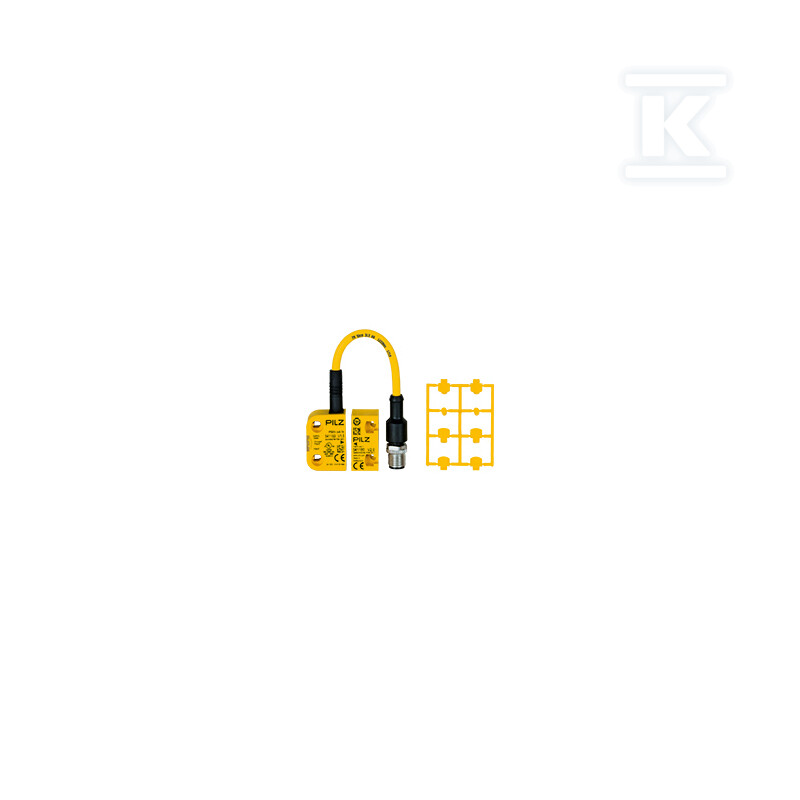

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 1 kierunek działania, odległość przełączania 11 mm, kodowany, z jednym aktuatorem (OSSD1 i 2) 541304

Bezpieczny wyłącznik RFiD z dwoma wyjściami OSSD do ochrony dostępu i maszyn

Wyłącznik bezpieczeństwa RFiD z kodowanym transponderem zapewnia bezstykowe zabezpieczenie stref dostępu i ruchomych osłon maszyn. Działa w jednym kierunku działania z typową odległością przełączania 11 mm, przy bezpiecznej odległości otwarcia Sao = 8 mm i bezpiecznej odległości powrotu Sar = 20 mm. Zastosowanie dwóch bezpiecznych wyjść SC typu OSSD1 i OSSD2 pozwala na bezpośrednie sterowanie układem bezpieczeństwa bez dodatkowej logiki. Złącze zewnętrzne M12 5-pin w wersji męskiej umożliwia szybkie podłączenie, a kompaktowa obudowa ułatwia montaż w ciasnych wnękach szaf i obudów.

Budowa, montaż i warunki pracy

Czujnik ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm długości. Górna część obudowy wykonana jest z PBT, a stopień ochrony obudowy to IP6K9K, co w praktyce odpowiada deklarowanemu IP67. Urządzenie nadaje się do montażu wpuszczanego, pod warunkiem zachowania wytycznych instalacyjnych.

Praca jest możliwa w temperaturze otoczenia od -25 °C do 55 °C, zgodnie z EN 60068-2-14. Maksymalna temperatura przy wysokości 2000 m n.p.m. wynosi +55 °C, a dopuszczalna wysokość pracy to 4000 m n.p.m. Urządzenie toleruje wilgotność 93 % r. h. przy 40 °C, spełnia wymagania klimatyczne EN 60068-2-78 oraz warunki przechowywania EN 60068-2-1/-2. Odporność mechaniczna obejmuje wibracje wg EN 60947-5-2 i udar 30 g wg EN 60947-5-2. Kategoria przepięciowa III i stopień zanieczyszczenia 3 pozwalają na zastosowanie w typowych środowiskach przemysłowych. Zmiana odległości pracy wraz z temperaturą wynosi +-0,01 mm/°C.

Parametry elektryczne i logika bezpieczeństwa

Zasilanie to 24 V DC, pobór mocy 1 W. Zasada działania oparta jest na transponderze, częstotliwość pracy 122 kHz - 128 kHz. Kodowanie na poziomie niskim wg ISO 14119, klasyfikacja PDDB wg EN 60947-5-3, transponder kodowany. Liczba wyjść OSSD to 2, wyjścia są zabezpieczone przed zwarciem, brak izolacji potencjałów S/C O. Kategoria użytkowania DC-12 wg EN 60947-1. Urządzenie nie jest przeznaczone do łączenia szeregowego.

W praktyce oznacza to, że wyłącznik reaguje tylko na dedykowany, zakodowany aktuator, co ogranicza ryzyko przypadkowego odblokowania. Jeden kierunek działania upraszcza logikę zabezpieczenia przy drzwiach lub osłonach otwieranych w określony sposób. Brak możliwości szeregowania wymusza bezpośrednie doprowadzenie sygnałów OSSD do sterownika bezpieczeństwa.

Zgodność, certyfikaty i zastosowanie praktyczne

Urządzenie posiada aprobaty CE, UKCA oraz TÜV. Spełnia wymagania EMC wg EN 60947-5-3. Deklarowana zgodność RoHS 2011/65/EU 2015/863/EU, z wyjątkami 7a 7c I. Produkt zawiera co najmniej jedną substancję SVHC, ołowiu i tlenku ołowiu, w ilości > 0,1 %, CAS 7439-92-1 1317-36-8.

W codziennym użytkowaniu wyłącznik sprawdza się przy zabezpieczaniu dostępu do stref zagrożonych, gdzie wymagana jest niezawodna detekcja obecności aktuatora i sygnalizacja stanu przez dwa niezależne kanały OSSD. Kompaktowe gabaryty ułatwiają instalację, a szeroki zakres temperatur i wysoka odporność na czynniki środowiskowe pozwalają na montaż w hali produkcyjnej, przy linii pakującej lub w obudowach sterowniczych narażonych na zachlapanie i zapylenie.
