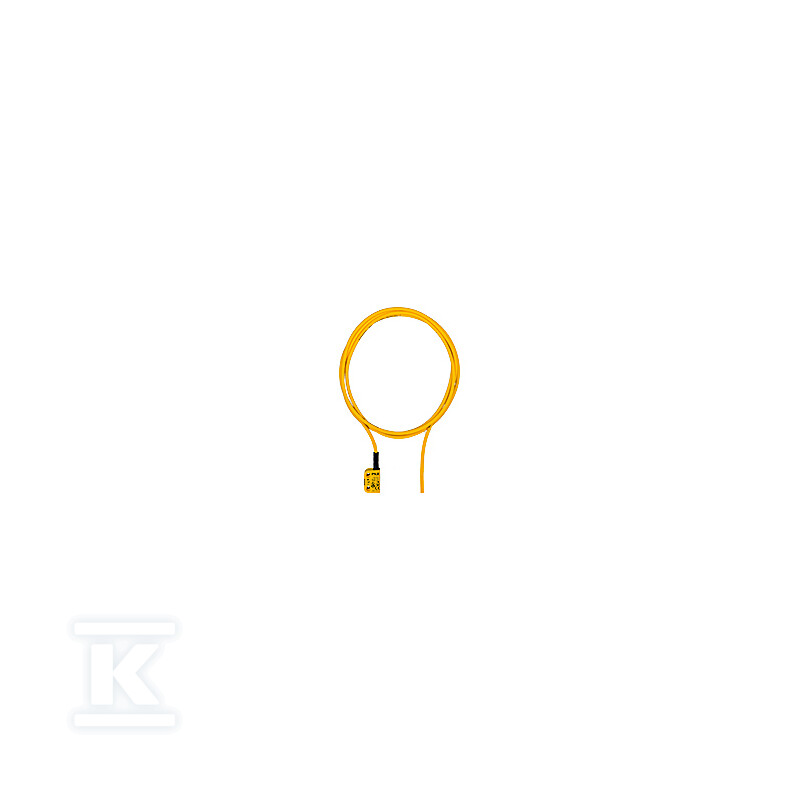

Wyłącznik bezpieczeństwa RFiD PSEN, IP6K9K, 2 wyjścia SC, przewód 5 m, SDD, 1 kierunek działania, odległość przełączania zależna od aktuatora, kodowany, bez aktuatora 541061

Kompaktowy wyłącznik bezpieczeństwa RFID do zabezpieczeń maszyn z diagnostyką SDD

Wyłącznik bezpieczeństwa RFID PSEN cs3.1a 1switch to kodowane urządzenie transponderowe z dwoma bezpiecznymi wyjściami półprzewodnikowymi typu SC i przewodem połączeniowym 5 m. Przeznaczony jest do monitorowania pozycji osłon, drzwi i innych elementów zabezpieczających w jednym kierunku działania. Obsługa SDD pozwala na odczyt diagnostycznych danych z zakresu stanu przełączania i komunikacji z aktuatorem, co ułatwia szybką weryfikację instalacji bez demontażu. Urządzenie dostarczane jest bez aktuatora, w opakowaniu jednostkowym 1 szt.

Zasada działania oparta na transponderze zapewnia bezstykowe wykrywanie z odległości zależnej od zastosowanego aktuatora. Znamionowa odległość przełączania wynosi ok. 11 mm, przy gwarantowanej odległości załączenia 8,0 mm i gwarantowanej odległości wyłączenia 20,0 mm. Kodowanie zgodne z ISO 14119 na poziomie niskim ogranicza ryzyko przypadkowego ominięcia zabezpieczenia, a klasyfikacja PDDB wg EN 60947-5-3 potwierdza przeznaczenie do zastosowań bezpieczeństwa.

Konstrukcja i odporność mechaniczna

Obudowa wykonana z PBT ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm głębokości. Masa netto to 219 g, masa brutto 247 g. Stopień ochrony IP6K9K zapewnia odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą, co sprawdza się w środowiskach przemysłowych z myciem ciśnieniowym. Urządzenie może być montowane wpuszczane, przy zachowaniu wskazówek montażowych producenta. Przewód typu Li9Y11Y 8 x 0,14 mm2 o długości 5 m umożliwia elastyczne prowadzenie instalacji, przy zalecanym promieniu gięcia 5 x O.

Dane elektryczne i logika bezpieczeństwa

Zasilanie 24 V DC przy poborze mocy 1,0 W. Wyłącznik posiada 2 wejścia i 2 wyjścia OSSD typu półprzewodnikowego SC, odporne na zwarcie. Wyjścia są przeznaczone do kategorii użytkowania DC-12 wg EN 60947-1. Częstotliwość pracy transpondera to 122 kHz - 128 kHz. Urządzenie spełnia wymagania EMC wg EN 60947-5-3, odporność na wibracje wg EN 60947-5-2 oraz udar 30 g. Kategoria przepięć III i stopień zanieczyszczenia 3 pozwalają na zastosowanie w typowych rozdzielnicach maszynowych.

Montaż, warunki pracy i zgodność

Zakres temperatury pracy to -25 ... 70 °C, temperatura przechowywania zgodna z EN 60068-2-1/-2. Dopuszczalna wilgotność względna to 93 % przy 40 °C, a maksymalna wysokość pracy nad poziomem morza to 4000 m. Zmiana odległości przełączania w funkcji temperatury jest minimalna, co stabilizuje punkt załączenia w szerokim zakresie klimatycznym. Zgodności potwierdzają certyfikaty CE, cULus Listed, EAC, TÜV, FCC, IC oraz UKCA. Dzięki kompaktowym gabarytom, odpornej obudowie i dwóm bezpiecznym wyjściom SC wyłącznik sprawdza się w aplikacjach wymagających niezawodnego, bezstykowego zabezpieczenia z możliwością diagnostyki SDD.
