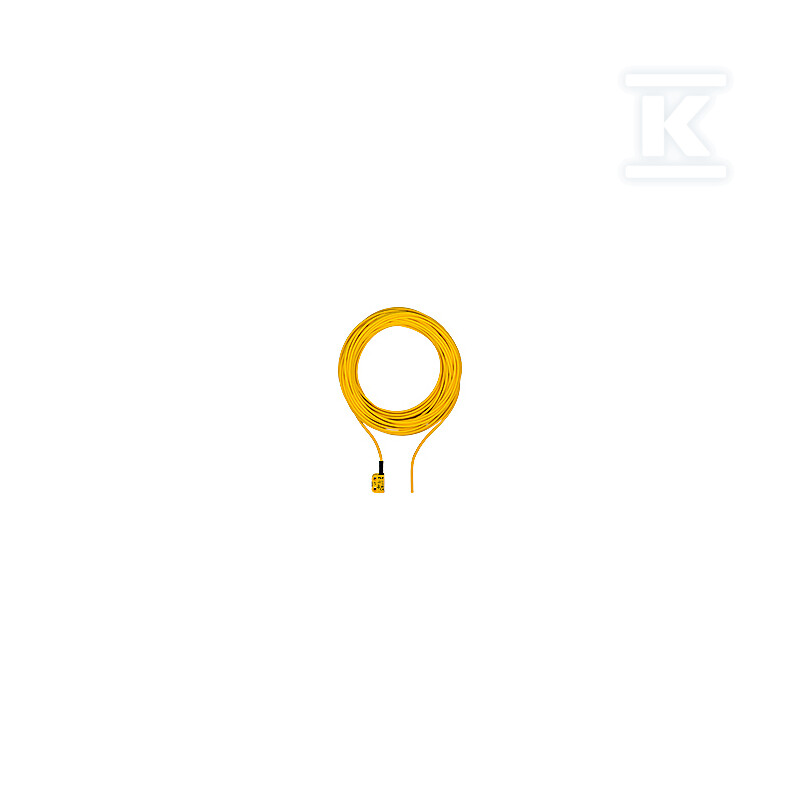

Wyłącznik bezpieczeństwa RFiD PSEN, IP6K9K, 2 wyjścia SC, przewód 10 m, 1 kierunek działania, odległość przełączania 11 mm, kodowany, bez aktuatora 541062

Bezstykowy wyłącznik bezpieczeństwa RFID do zabezpieczeń maszyn

Wyłącznik bezpieczeństwa RFiD PSEN z dwoma bezpiecznymi wyjściami półprzewodnikowymi SC i przewodem połączeniowym 10 m przeznaczony jest do bezstykowego zabezpieczania punktów dostępu i stref niebezpiecznych. Działa na zasadzie transpondera, jest kodowany i pracuje w jednym kierunku działania. Odległość przełączania wynosi 11 mm, a pewne załączenie zapewnia Sao = 8 mm przy pewnym zwolnieniu Sar = 20 mm. Urządzenie dostarczane jest bez aktuatora, w opakowaniu jednostkowym 1 szt.

Budowa i montaż

Kompaktowa obudowa z tworzywa PBT w górnej części ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm głębokości, co ułatwia montaż w ograniczonej przestrzeni. Czujnik nadaje się do montażu wpuszczanego zgodnie z instrukcją instalacji. Stopień ochrony IP6K9K zapewnia odporność na silne strumienie wody pod wysokim ciśnieniem i mycie parowe, przydatne w przemyśle spożywczym i maszynowym.

Połączenie realizowane jest przewodem 10 m o przekroju 8 x 0,14 mm2. Zalecany promień gięcia to 5 x O, co chroni żyły przed uszkodzeniem mechanicznym podczas prowadzenia instalacji. Masa brutto to 410 g, masa netto 380 g. Niska masa i niewielkie gabaryty upraszczają instalację oraz redukują obciążenie konstrukcji bram i osłon.

Parametry pracy i bezpieczeństwo

Zasada działania oparta na transponderze z niskim poziomem kodowania wg ISO 14119 i klasyfikacją PDDB wg EN 60947-5-3 ogranicza ryzyko przypadkowego załączenia. Dwa wyjścia OSSD typu SC są zabezpieczone przed zwarciem, a urządzenie posiada dwa wejścia. Zasilanie 24 V DC przy poborze mocy 1,0 W pozwala na pracę w standardowych obwodach sterowniczych maszyn.

Częstotliwość pracy 122 kHz - 128 kHz zapewnia stabilną komunikację z aktuatorem. Możliwość szeregowego łączenia czujników ułatwia budowę łańcuchów zabezpieczeń. Zmiana odległości przełączania w funkcji temperatury jest ograniczona, co przekłada się na powtarzalność działania w szerokim zakresie warunków.

• dwa bezpieczne wyjścia półprzewodnikowe SC
• pewne załączenie 8,0 mm, pewne zwolnienie 20,0 mm
• jeden kierunek działania
• odporność wyjść na zwarcie

Zgodność i warunki eksploatacji

Urządzenie spełnia wymagania certyfikatów CE, UKCA, TÜV. Zgodność z EN 60947-5-3 w zakresie EMC oraz EN 60947-5-2 w zakresie drgań i odporności na udar 30 g potwierdza przydatność w środowisku przemysłowym. Kategoria przepięciowa III i stopień zanieczyszczenia 3 odpowiadają typowym instalacjom maszynowym.

Zakres temperatury pracy -25 ... 70 °C, z maksymalną temperaturą +60 °C przy Hmax i +70 °C przy 2000 m n.p.m., pokrywa chłodne hale i podwyższone temperatury pracy. Dopuszczalna wilgotność to 93 % r.h. przy 40 °C, a maksymalna wysokość pracy to 4000 m n.p.m. Zgodność klimatyczna wg EN 60068-2-78 i temperatura pracy wg EN 60068-2-14, a przechowywania wg EN 60068-2-1/-2, wspierają stabilność parametrów w zmiennych warunkach.
